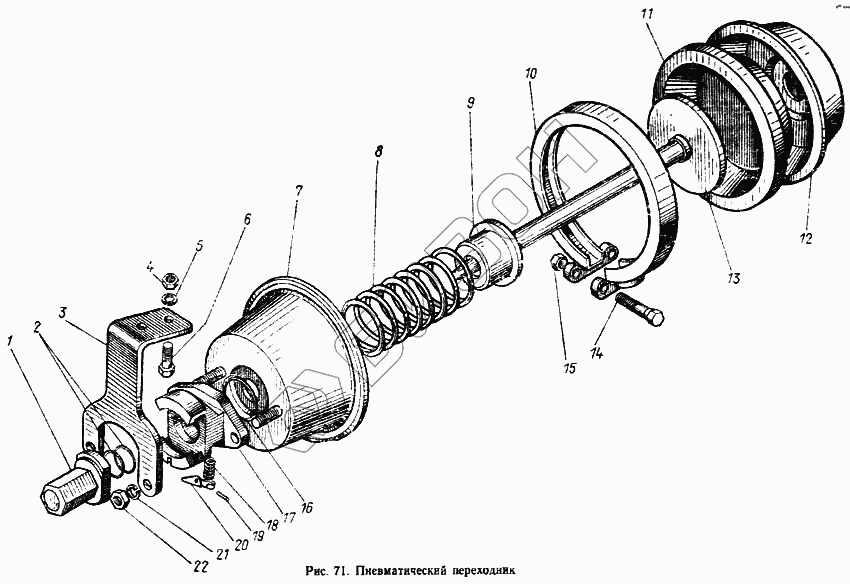

Графический каталог запасных частей к технике: МТЗ-100. Переходник пневматический
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| А29.66.500 | А29.66.500 | Седло в сборе |
Загрузка ...
|
|
| А29.66.000 | А29.66.000 | Пневмопереходник в сборе |
Загрузка ...
|
|
| 1 | А29.66.005 | Заглушка |
Загрузка ...
|
|
| 2 | 012-016-25-1-3 | Кольцо ГОСТ 18829-73 |
Загрузка ...
|
|
| 3 | 70-3505011 | Кронштейн |
Загрузка ...
|
|
| 4 | М10 | Гайка |
Загрузка ...
|
|
| 5 | ШП10 | Шайба |
Загрузка ...
|
|
| 6 | М10х25 | Болт |
Загрузка ...
|
|
| 7 | А29.66.100 | Корпус |
Загрузка ...
|
|
| 8 | А29.66.006 | Пружина |
Загрузка ...
|
|
| 9 | А29.66.007 | Стакан |
Загрузка ...
|
|
| 10 | А29.67.400 | Хомутик |
Загрузка ...
|
|
| 11 | А29.67.300 | Диафрагма |
Загрузка ...
|
|
| 12 | А29.67.600 | Крышка |
Загрузка ...
|
|
| 13 | А29.66.200 | Шток |
Загрузка ...
|
|
| 14 | А29.67.003 | Болт |
Загрузка ...
|
|
| 15 | А29.67.004 | Гайка |
Загрузка ...
|
|
| 16 | 036 042-36-2-3 | Кольцо |
Загрузка ...
|
|
| 17 | А29.66.501 | Седло |
Загрузка ...
|
|
| 18 | К77.66.410-1 | Пружина |
Загрузка ...
|
|
| 19 | 4h9х20 | Штифт |
Загрузка ...
|
|
| 20 | А29.66.502 | Фиксатор |
Загрузка ...
|
|
| 21 | ШП12 | Шайба |
Загрузка ...
|
|
| 22 | М12х1,25 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
