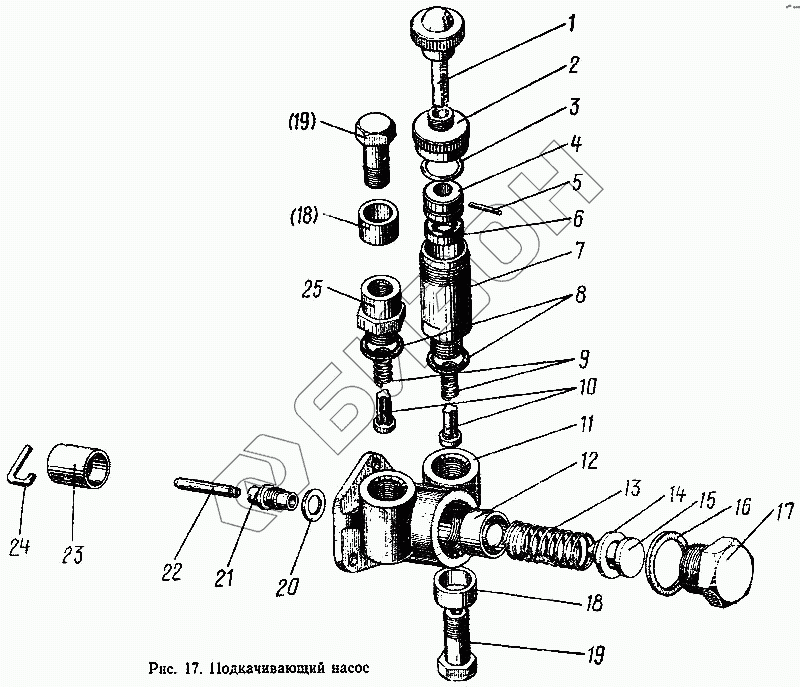

Графический каталог запасных частей к технике: МТЗ-100. Подкачивающий насос УТН-3-1106010-А4
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| УТН-3-1106010-А4 | УТН-3-1106010-А4 | Насос подкачивающий в сборе |
Загрузка ...
|
|
| 16-С35-3Б | 16-С35-3Б | Насос ручной в сборе |
Загрузка ...
|
|
| 16-С64-А | 16-С64-А | Втулка со стержнем в сборе |
Загрузка ...
|
|
| 1 | 16-С37-1А | Рукоятка |
Загрузка ...
|
|
| 2 | 16-140-2 | Крышка |
Загрузка ...
|
|
| 3 | 16-240 | Кольцо уплотнительное |
Загрузка ...
|
|
| 4 | 16-141-2 | Поршень |
Загрузка ...
|
|
| 5 | 16-134-1 | Штифт |
Загрузка ...
|
|
| 6 | 16-149 | Прокладка |
Загрузка ...
|
|
| 7 | 16-139-6А | Цилиндр |
Загрузка ...
|
|
| 8 | 16-062 | Прокладка |
Загрузка ...
|
|
| 9 | 16-124-1А | Пружина |
Загрузка ...
|
|
| 10 | 16-123-3А | Клапан |
Загрузка ...
|
|
| 11 | УТН-3-1106025-А3 | Корпус |
Загрузка ...
|
|
| 12 | УТН-3-1106046 | Поршень |
Загрузка ...
|
|
| 13 | 16-127-Б | Пружина |
Загрузка ...
|
|
| 14 | 16-270 | Шайба защитная |
Загрузка ...
|
|
| 15 | 16-225-А | Упор пружины |
Загрузка ...
|
|
| 16 | 16-145-1 | Прокладка |
Загрузка ...
|
|
| 17 | 16-128-2 | Пробка |
Загрузка ...
|
|
| 18 | 119-85-1 | Втулка (деталь технологическая) |
Загрузка ...
|
|
| 19 | А.12.01.003-03 | Болт |
Загрузка ...
|
|
| 20 | УТН-5-1110322 | Кольцо |
Загрузка ...
|
|
| 21 | 16-230-1 | Втулка |
Загрузка ...
|
|
| 22 | 16-133-2 | Стержень |
Загрузка ...
|
|
| 23 | УТН-3-1106083 | Толкатель |
Загрузка ...
|
|
| 24 | УТН-119-85 | Скоба (деталь технологическая) |
Загрузка ...
|
|
| 25 | УТН-3-1106035-1 | Футорка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
