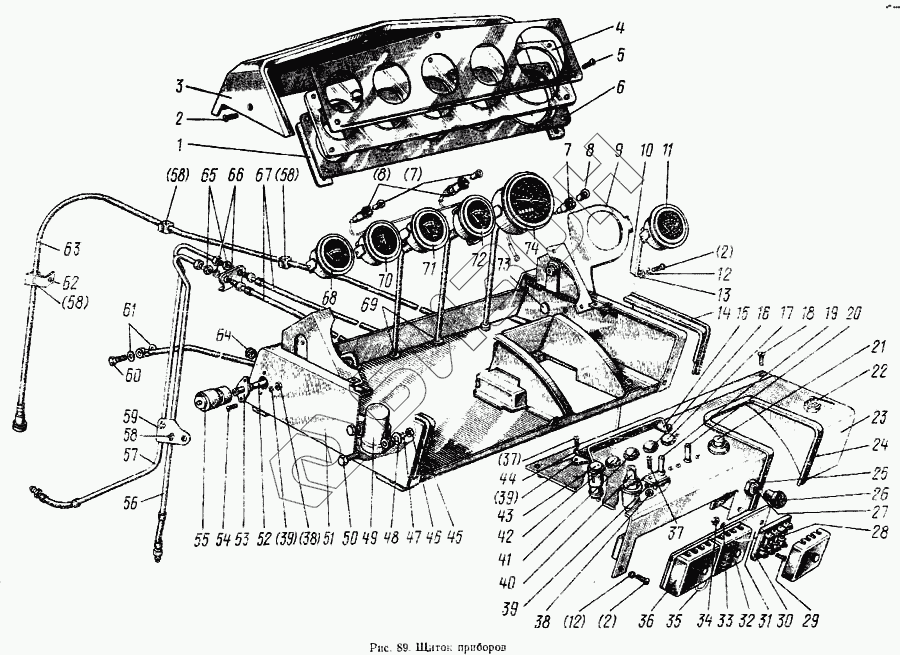

Графический каталог запасных частей к технике: МТЗ-100. Щиток приборов
1
2
2
2
3
4
5
6
7
7
8
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
38
39
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
58
58
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 85-3801030 | 85-3801030 | Щиток |
Загрузка ...
|
|
| Предохранитель 5А | Предохранитель 5А | Предохранитель 5А |
Загрузка ...
|
|
| 85-3801020 | 85-3801020 | Щиток с приборами |
Загрузка ...
|
|
| 85-3801005 | 85-3801005 | Щиток приборов |
Загрузка ...
|
|
| 85-3801010 | 85-3801010 | Щиток приборов |
Загрузка ...
|
|
| 1 | 70-3801022 | Прокладка |
Загрузка ...
|
|
| 2 | М6х12 | Винт |
Загрузка ...
|
|
| 3 | 80-3801025 | Кожух |
Загрузка ...
|
|
| 4 | 70-3801012 | Рассеиватель |
Загрузка ...
|
|
| 5 | М6х18 | Винт |
Загрузка ...
|
|
| 6 | 70-3801050 | Основание щитка |
Загрузка ...
|
|
| 7 | ПП158 | Патрон |
Загрузка ...
|
|
| 8 | А12-1 | Лампа |
Загрузка ...
|
|
| 9 | 85-3801038 | Кронштейн |
Загрузка ...
|
|
| 10 | 85-3801090 | Труба манометра |
Загрузка ...
|
|
| 11 | МД225 | Указатель давления масла |
Загрузка ...
|
|
| 12 | ШП6 | Шайба |
Загрузка ...
|
|
| 13 | М6 | Гайка |
Загрузка ...
|
|
| 14 | 70-3801175 | Уплотнитель |
Загрузка ...
|
|
| 15 | 70-3801018 | Козырек |
Загрузка ...
|
|
| 16 | 121 3803 | Сигнализатор включения поворотов |
Загрузка ...
|
|
| 17 | 122 3803 | Сигнализатор включения дальнего света |
Загрузка ...
|
|
| 18 | М6х12 | Винт |
Загрузка ...
|
|
| 19 | 5102.3709 | Переключатель указателей поворота |
Загрузка ...
|
|
| 20 | 5112.3709 | Переключатель ближний свет—дальний свет |
Загрузка ...
|
|
| 21 | 8600.103 | Включатель стеклоомывателя |
Загрузка ...
|
|
| 22 | ВК317-А2 | Включатель стартера |
Загрузка ...
|
|
| 23 | 85Л-3801060 | Щиток |
Загрузка ...
|
|
| 24 | 70-3801216 | Окантовка проема |
Загрузка ...
|
|
| 25 | М12х1,25 | Гайка |
Загрузка ...
|
|
| 26 | 70-3709012-А | Ручка переключателя |
Загрузка ...
|
|
| 27 | П305 | Переключатель |
Загрузка ...
|
|
| 28 | Предохранитель 15А | Предохранитель 15А |
Загрузка ...
|
|
| 29 | М5х12 | Болт |
Загрузка ...
|
|
| 30 | ПР11-С | Блок предохранителей |
Загрузка ...
|
|
| 31 | 70-3722025 | Панель предохранителей |
Загрузка ...
|
|
| 32 | ПР11-Р | Блок предохранителей |
Загрузка ...
|
|
| 33 | ШП5 | Шайба |
Загрузка ...
|
|
| 34 | М5 | Гайка |
Загрузка ...
|
|
| 35 | В50-3724024 | Провод |
Загрузка ...
|
|
| 36 | ПР11-П | Блок предохранителей |
Загрузка ...
|
|
| 37 | М4х8 | Винт |
Загрузка ...
|
|
| 38 | М4 | Гайка |
Загрузка ...
|
|
| 39 | ШП4 | Шайба |
Загрузка ...
|
|
| 40 | ВК322 | Включатель |
Загрузка ...
|
|
| 41 | 12.3803 | Сигнализатор аварийной температуры воды |
Загрузка ...
|
|
| 42 | 12.3803 | Сигнализатор аварийной температуры воды |
Загрузка ...
|
|
| 43 | 12.3803 | Сигнализатор аварийной температуры воды |
Загрузка ...
|
|
| 44 | ШЧ4 | Шайба |
Загрузка ...
|
|
| 45 | 70-3801174 | Уплотнитель |
Загрузка ...
|
|
| 46 | Гайка | Гайка |
Загрузка ...
|
|
| 47 | ШП8 | Шайба |
Загрузка ...
|
|
| 48 | ШЧ8 | Шайба |
Загрузка ...
|
|
| 49 | РС410М | Прерыватель указателей поворота |
Загрузка ...
|
|
| 50 | М8х20 | Болт |
Загрузка ...
|
|
| 51 | 85-3801040 | Основание |
Загрузка ...
|
|
| 52 | 85-3801410 | Трубопровод |
Загрузка ...
|
|
| 53 | 70-3801403 | Штуцер |
Загрузка ...
|
|
| 54 | М8х10 | Винт |
Загрузка ...
|
|
| 55 | ОР-9928-01ГОСНИТИ | Сигнализатор засоренности воздухоочистителя |
Загрузка ...
|
|
| 56 | 85-3801100 | Труба манометра |
Загрузка ...
|
|
| 57 | 85-3801080 | Труба манометра |
Загрузка ...
|
|
| 58 | 70-3801029 | Зажим |
Загрузка ...
|
|
| 59 | 85-3801034 | Кронштейн |
Загрузка ...
|
|
| 60 | 36-1104787 | Болт |
Загрузка ...
|
|
| 61 | 36-1104788 | Прокладка |
Загрузка ...
|
|
| 62 | 80-3801092 | Кронштейн |
Загрузка ...
|
|
| 63 | ГВН300-02 | Вал гибкий |
Загрузка ...
|
|
| 64 | 70-3723042-01 | Втулка |
Загрузка ...
|
|
| 65 | М12х1,25 | Гайка |
Загрузка ...
|
|
| 66 | ШП12 | Шайба |
Загрузка ...
|
|
| 67 | 70-3801180 | Шланг |
Загрузка ...
|
|
| 68 | УК133В | Приемник указателя температуры воды |
Загрузка ...
|
|
| 69 | 70-3723042-02 | Втулка |
Загрузка ...
|
|
| 70 | АП110 | Указатель тока |
Загрузка ...
|
|
| 71 | МД226 | Указатель давления воздуха |
Загрузка ...
|
|
| 72 | МД219 | Указатель давления масла |
Загрузка ...
|
|
| 73 | 50-2401071 | Пробка |
Загрузка ...
|
|
| 74 | 26.3813 | Тахоспидометр |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
