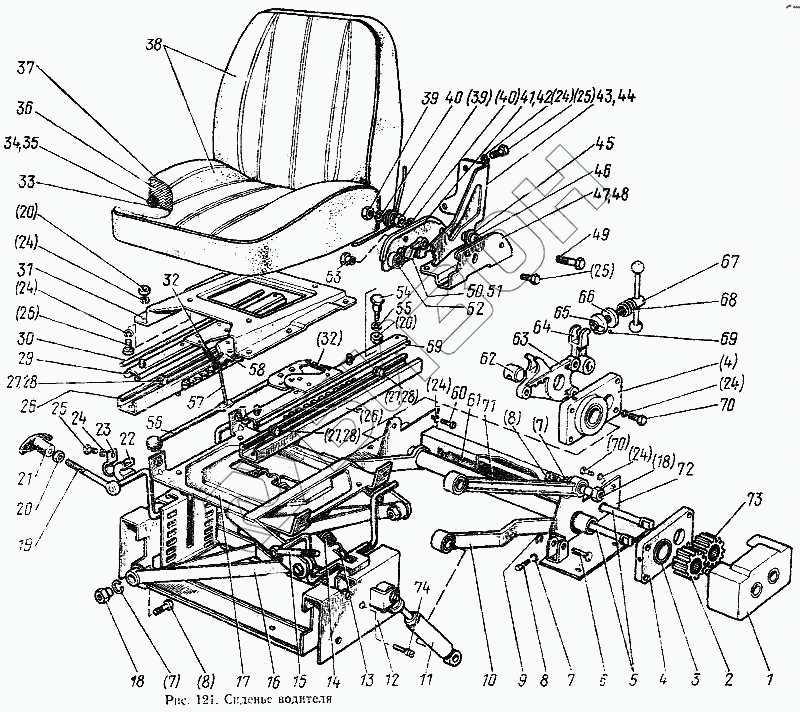

Графический каталог запасных частей к технике: МТЗ-100. Сиденье водителя
1
2
3
4
4
5
6
7
7
7
8
8
8
9
10
11
12
13
14
15
16
17
18
18
19
20
20
20
21
22
23
24
24
24
24
24
24
24
25
25
25
25
26
26
27
27
27
28
28
28
29
30
31
32
32
33
34
35
36
37
38
39
39
40
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
70
71
72
73
74
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 70-6800020-01 | 70-6800020-01 | Замок в сборе |
Загрузка ...
|
|
| 85-6801315 | 85-6801315 | Блок в сборе |
Загрузка ...
|
|
| 70-6800010-01 | 70-6800010-01 | Сиденье в сборе |
Загрузка ...
|
|
| 70-6800000А-01 | 70-6800000А-01 | Сиденье в сборе |
Загрузка ...
|
|
| 85-6801300-01 | 85-6801300-01 | Подвеска в сборе |
Загрузка ...
|
|
| 70-6804390 | 70-6804390 | Механизм в сборе |
Загрузка ...
|
|
| 70-6804400 | 70-6804400 | Механизм в сборе |
Загрузка ...
|
|
| 70-6800015-01 | 70-6800015-01 | Замок в сборе |
Загрузка ...
|
|
| 70-6804010 | 70-6804010 | Механизм в сборе |
Загрузка ...
|
|
| 1 | 85-6801340 | Корпус |
Загрузка ...
|
|
| 2 | 70-6801303-Б | Соединитель |
Загрузка ...
|
|
| 3 | 85-6801305 | Втулка |
Загрузка ...
|
|
| 4 | 85-6801330 | Опора |
Загрузка ...
|
|
| 5 | 70-6801304 | Торсион |
Загрузка ...
|
|
| 6 | 85-6801012-01 | Палец |
Загрузка ...
|
|
| 7 | ШП10 ОТ | Шайба |
Загрузка ...
|
|
| 8 | М10х20 | Болт |
Загрузка ...
|
|
| 9 | ШЧ10 | Шайба |
Загрузка ...
|
|
| 10 | 85-6801320 | Стабилизатор |
Загрузка ...
|
|
| 11 | АС20-050.00.000 | Амортизатор |
Загрузка ...
|
|
| 12 | 70-6801350-Б | Остов |
Загрузка ...
|
|
| 13 | 70-6804012 | Зацеп |
Загрузка ...
|
|
| 14 | 5.23.149 | Пружина |
Загрузка ...
|
|
| 15 | 70-6804050 | Опора левая |
Загрузка ...
|
|
| 16 | 70-6804030 | Рама |
Загрузка ...
|
|
| 17 | 70-6804090 | Основание |
Загрузка ...
|
|
| 18 | 70-6801006 | Палец |
Загрузка ...
|
|
| 19 | 70-6804050-01 | Опора правая |
Загрузка ...
|
|
| 20 | М8 | Гайка |
Загрузка ...
|
|
| 21 | А13.28.000 | Рукоятка |
Загрузка ...
|
|
| 22 | 70-6804013 | Обойма |
Загрузка ...
|
|
| 23 | 70-6804011 | Держатель |
Загрузка ...
|
|
| 24 | ШП8Т | Шайба |
Загрузка ...
|
|
| 25 | М8х16 | Болт |
Загрузка ...
|
|
| 26 | 70-6804380 | Направляющая |
Загрузка ...
|
|
| 27 | 70-6804391 | Ролик |
Загрузка ...
|
|
| 28 | 010-015-30-2-2 | Кольцо |
Загрузка ...
|
|
| 29 | 70-6804370 | Направляющая |
Загрузка ...
|
|
| 30 | 70-6804394-Б | Пруток |
Загрузка ...
|
|
| 31 | 70-6804014 | Кронштейн |
Загрузка ...
|
|
| 32 | 70-6804393 | Пружина |
Загрузка ...
|
|
| 33 | 70-6803060 | Основание |
Загрузка ...
|
|
| 34 | 4х10х12 | Заклепка |
Загрузка ...
|
|
| 35 | ШЧ5 | Шайба |
Загрузка ...
|
|
| 36 | 70-6803011 | Подушка |
Загрузка ...
|
|
| 37 | 70-6803020 | Чехол |
Загрузка ...
|
|
| 38 | 70-6803010 | Подушка в сборе |
Загрузка ...
|
|
| 39 | М12 | Гайка |
Загрузка ...
|
|
| 40 | ШП12 ОТ | Шайба |
Загрузка ...
|
|
| 41 | 70-6800011 | Корпус правый |
Загрузка ...
|
|
| 42 | 70-6800011-01 | Корпус левый |
Загрузка ...
|
|
| 43 | 70-6800014 | Кронштейн правый |
Загрузка ...
|
|
| 44 | 70-6800021 | Кронштейн левый |
Загрузка ...
|
|
| 45 | ШП20 | Шайба |
Загрузка ...
|
|
| 46 | 70-6800013 | Втулка |
Загрузка ...
|
|
| 47 | 70-6800030 | Кронштейн правый |
Загрузка ...
|
|
| 48 | 70-6800040 | Кронштейн левый |
Загрузка ...
|
|
| 49 | М12х45 | Болт |
Загрузка ...
|
|
| 50 | 70-6800012 | Защелка левая |
Загрузка ...
|
|
| 51 | 70-6800012-01 | Защелка правая |
Загрузка ...
|
|
| 52 | А35-6105008 | Пружина |
Загрузка ...
|
|
| 53 | 70-6804017 | Палец |
Загрузка ...
|
|
| 54 | 70-6804392 | Ось |
Загрузка ...
|
|
| 55 | ШЧ8 | Шайба |
Загрузка ...
|
|
| 56 | 70-6804430 | Стопор |
Загрузка ...
|
|
| 57 | 70-6804305-01 | Стяжка |
Загрузка ...
|
|
| 58 | 70-6804432 | Стопор |
Загрузка ...
|
|
| 59 | 70-6804360 | Направляющая |
Загрузка ...
|
|
| 60 | М8х45 | Болт |
Загрузка ...
|
|
| 61 | ПР41-01 | Амортизатор |
Загрузка ...
|
|
| 62 | 70-6801008 | Гайка |
Загрузка ...
|
|
| 63 | 70-6801301 | Крышка |
Загрузка ...
|
|
| 64 | 70-6801302 | Рычаг |
Загрузка ...
|
|
| 65 | 70-6801011 | Сухарь |
Загрузка ...
|
|
| 66 | 70-6801013 | Шайба |
Загрузка ...
|
|
| 67 | 70-6801080 | Винт |
Загрузка ...
|
|
| 68 | 130-3520057-Б | Пружина |
Загрузка ...
|
|
| 69 | 5.0-100 | Шарик |
Загрузка ...
|
|
| 70 | М8х30 | Болт |
Загрузка ...
|
|
| 71 | 70-6801360 | Рычаг |
Загрузка ...
|
|
| 72 | 85-6801310 | Корпус |
Загрузка ...
|
|
| 73 | 3х15,8АБ | Ролик |
Загрузка ...
|
|
| 74 | 85-6801012 | Палец |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
