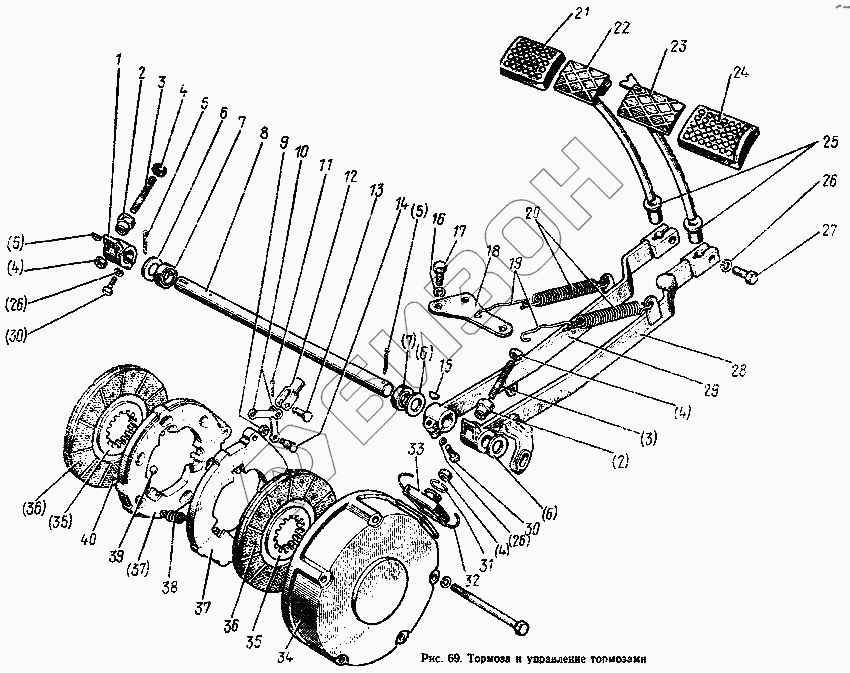

Графический каталог запасных частей к технике: МТЗ-100. Тормоза и управление тормозами
1
2
2
3
3
4
4
4
4
5
5
5
6
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
26
27
28
29
30
30
31
32
33
34
35
35
36
36
37
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 50-3502040-А2 | 50-3502040-А2 | Диск с накладками |
Загрузка ...
|
|
| 50-3502030-А | 50-3502030-А | Диски нажимные в сборе |
Загрузка ...
|
|
| 70-3503080-А | 70-3503080-А | Тяга тормоза в сборе |
Загрузка ...
|
|
| 70-3502020 | 70-3502020 | Тормоз в сборе |
Загрузка ...
|
|
| 80-3503090 | 80-3503090 | Педаль левая с чехлом в сборе |
Загрузка ...
|
|
| 80-3503080 | 80-3503080 | Педаль правая с чехлом в сборе |
Загрузка ...
|
|
| 1 | 50-3503017 | Рычаг |
Загрузка ...
|
|
| 2 | 85-3503018 | Гайка |
Загрузка ...
|
|
| 3 | 85-3503019 | Шпилька |
Загрузка ...
|
|
| 4 | М12х1,25 | Гайка |
Загрузка ...
|
|
| 5 | 5х35 | Шплинт |
Загрузка ...
|
|
| 6 | 50-3503071 | Шайба |
Загрузка ...
|
|
| 7 | 2-25х42-1 | Манжета |
Загрузка ...
|
|
| 8 | 50-3503015 | Валик |
Загрузка ...
|
|
| 9 | М8 | Гайка |
Загрузка ...
|
|
| 10 | 50-3502196 | Тяга |
Загрузка ...
|
|
| 11 | 3,2х18 | Шплинт |
Загрузка ...
|
|
| 12 | 50-3502203 | Вилка |
Загрузка ...
|
|
| 13 | 12х32 | Палец |
Загрузка ...
|
|
| 14 | 50-3502198 | Палец |
Загрузка ...
|
|
| 15 | 6х11 | Шпонка сегментная |
Загрузка ...
|
|
| 16 | ШП10 | Шайба |
Загрузка ...
|
|
| 17 | М10х25 | Болт |
Загрузка ...
|
|
| 18 | 85-3503046 | Кронштейн |
Загрузка ...
|
|
| 19 | 70-3503045 | Удлинитель |
Загрузка ...
|
|
| 20 | 50-1605152 | Пружина |
Загрузка ...
|
|
| 21 | А13.34.001 | Чехол |
Загрузка ...
|
|
| 22 | 80-3503140 | Педаль |
Загрузка ...
|
|
| 23 | 80-3503130 | Педаль |
Загрузка ...
|
|
| 24 | А13.33.002 | Чехол |
Загрузка ...
|
|
| 25 | 80-3503158-А | Чехол |
Загрузка ...
|
|
| 26 | ШП12 | Шайба |
Загрузка ...
|
|
| 27 | М12х30 | Болт |
Загрузка ...
|
|
| 28 | 85-3503110 | Рычаг |
Загрузка ...
|
|
| 29 | 85-3503120 | Рычаг |
Загрузка ...
|
|
| 30 | М12х35 | Болт |
Загрузка ...
|
|
| 31 | 36-1702358 | Кольцо пружинное |
Загрузка ...
|
|
| 32 | 1,6х300 | Проволока |
Загрузка ...
|
|
| 33 | 50-3502202 | Чехол |
Загрузка ...
|
|
| 34 | 70-3502035 | Кожух |
Загрузка ...
|
|
| 35 | 50-3502050 | Диск |
Загрузка ...
|
|
| 36 | А59.01.201 | Накладка |
Загрузка ...
|
|
| 37 | 50-3502036-Б | Диск нажимной |
Загрузка ...
|
|
| 38 | 77.38.163 | Пружина |
Загрузка ...
|
|
| 39 | VI-22,225 | Шарик |
Загрузка ...
|
|
| 40 | 2-4х10-620 | Заклепка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
