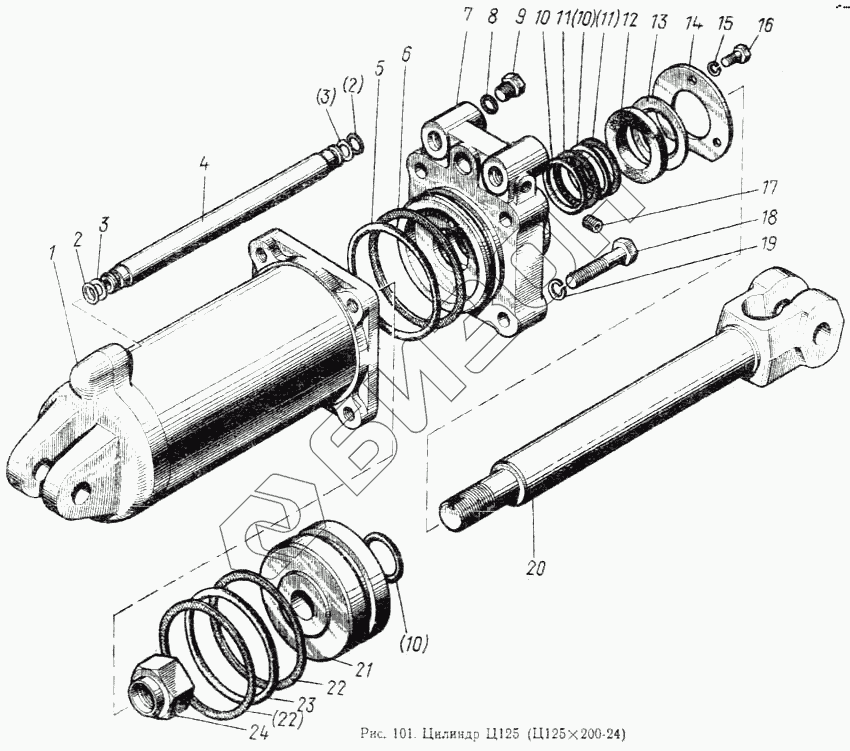

Графический каталог запасных частей к технике: МТЗ-100. Цилиндр
1
2
2
3
3
4
5
6
7
8
9
10
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Ц125х200.011 | Ц125х200.011 | Маслопровод с кольцом и шайбой в сборе |
Загрузка ...
|
|
| Ц125.250.160.008-II | Ц125.250.160.008-II | Поршень в сборе |
Загрузка ...
|
|
| Ц125х200-24 | Ц125х200-24 | Цилиндр Ц125 |
Загрузка ...
|
|
| Ц125х200.010 | Ц125х200.010 | Крышка передняя в сборе |
Загрузка ...
|
|
| 1 | Ц125х200.007-1 | Корпус |
Загрузка ...
|
|
| 2 | Н2-22х18-27-2-3 | Кольцо |
Загрузка ...
|
|
| 3 | Ц125.250.160.071 | Шайба |
Загрузка ...
|
|
| 4 | Ц125х200.026 | Маслопровод |
Загрузка ...
|
|
| 5 | Н1-60х50-3 | Кольцо |
Загрузка ...
|
|
| 6 | 700.46.12.026-3 | Шайба |
Загрузка ...
|
|
| 7 | Ц125х200.160.021 | Крышка |
Загрузка ...
|
|
| 8 | 011-023-75-2-3 | Кольцо |
Загрузка ...
|
|
| 9 | Ц50-50.160.061 | Пробка |
Загрузка ...
|
|
| 10 | У-55х50-3 | Кольцо |
Загрузка ...
|
|
| 11 | 700.46.12.026-3 | Шайба |
Загрузка ...
|
|
| 12 | 700.46.12.023 | Манжета |
Загрузка ...
|
|
| 13 | 700А.34.24.022-1 | Скребок |
Загрузка ...
|
|
| 14 | 700.46.12.021 | Крышка |
Загрузка ...
|
|
| 15 | ШП10 | Шайба |
Загрузка ...
|
|
| 16 | М10х20 | Болт |
Загрузка ...
|
|
| 17 | КГ1/2" | Пробка |
Загрузка ...
|
|
| 18 | М20х1,5х90 | Болт |
Загрузка ...
|
|
| 19 | ШП20 | Шайба |
Загрузка ...
|
|
| 20 | Ц125х200.024 | Шток |
Загрузка ...
|
|
| 21 | 700А.34.29.016 | Поршень |
Загрузка ...
|
|
| 22 | 700А.34.29.018-01 | Шайба |
Загрузка ...
|
|
| 23 | 4-55х50-3 | Кольцо |
Загрузка ...
|
|
| 24 | Ц125х200.064 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
