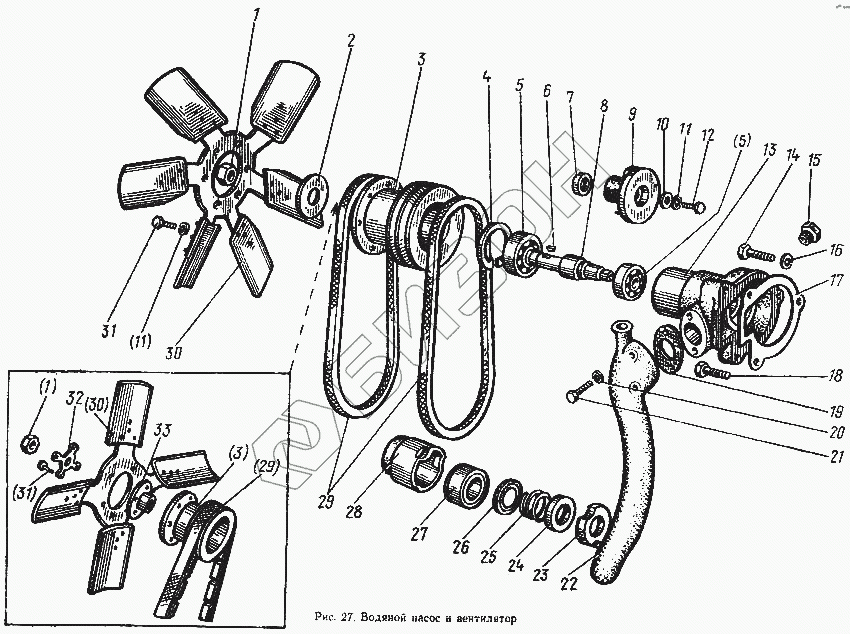

Графический каталог запасных частей к технике: МТЗ-100. Водяной насос и вентилятор
1
1
2
3
3
4
5
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
24
25
26
27
28
29
29
30
30
31
31
32
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 50-1307030-01 | 50-1307030-01 | Крыльчатка в сборе |
Загрузка ...
|
|
| 240-1308040-01 | 240-1308040-01 | Вентилятор |
Загрузка ...
|
|
| 240-1307061-02 | 240-1307061-02 | Шкив |
Загрузка ...
|
|
| 240-1307010-01 | 240-1307010-01 | Насос водяной в сборе |
Загрузка ...
|
|
| 245-1307010-01 | 245-1307010-01 | Насос водяной в сборе |
Загрузка ...
|
|
| 1 | М16х1,5 | Гайка |
Загрузка ...
|
|
| 2 | 50-1005161 | Шайба |
Загрузка ...
|
|
| 3 | 245-1307162 | Шкив |
Загрузка ...
|
|
| 4 | Б62 | Кольцо |
Загрузка ...
|
|
| 5 | 160703 | Подшипник |
Загрузка ...
|
|
| 6 | 5х7,5 | Шпонка |
Загрузка ...
|
|
| 7 | 240-1307133 | Втулка |
Загрузка ...
|
|
| 8 | 50-1307052-Б | Валик |
Загрузка ...
|
|
| 9 | 240-1307074-Б | Крыльчатка |
Загрузка ...
|
|
| 10 | 50-1002073 | Шайба |
Загрузка ...
|
|
| 11 | ШП8 | Шайба |
Загрузка ...
|
|
| 12 | М8х20 | Болт |
Загрузка ...
|
|
| 13 | 240-1307025-В | Корпус |
Загрузка ...
|
|
| 14 | М10х50 | Болт |
Загрузка ...
|
|
| 15 | КГ3/8" | Пробка |
Загрузка ...
|
|
| 16 | ШП10 | Шайба |
Загрузка ...
|
|
| 17 | 50-1307048-Б | Прокладка |
Загрузка ...
|
|
| 18 | М10х45 | Болт |
Загрузка ...
|
|
| 19 | 50-1307049-А | Прокладка |
Загрузка ...
|
|
| 20 | ШП8 | Шайба |
Загрузка ...
|
|
| 21 | М8х45 | Болт |
Загрузка ...
|
|
| 22 | 50-1307044 | Патрубок |
Загрузка ...
|
|
| 24 | 240-1307046 | Каркас наружный |
Загрузка ...
|
|
| 25 | 01-1320-1 | Пружина |
Загрузка ...
|
|
| 26 | 240-1307042 | Каркас внутренний |
Загрузка ...
|
|
| 27 | 240-1307038-Б | Манжета |
Загрузка ...
|
|
| 28 | 240-1307032 | Обойма |
Загрузка ...
|
|
| 29 | 1-11х10-1250 | Ремень |
Загрузка ...
|
|
| 30 | 245-1308040 | Вентилятор |
Загрузка ...
|
|
| 31 | М8х16 | Болт |
Загрузка ...
|
|
| 32 | 50-1307037-Б1-01 | Пластина |
Загрузка ...
|
|
| 33 | 01-1328 | Кольцо |
Загрузка ...
|
|
| 33 | 50-1307079 | Ступица |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
