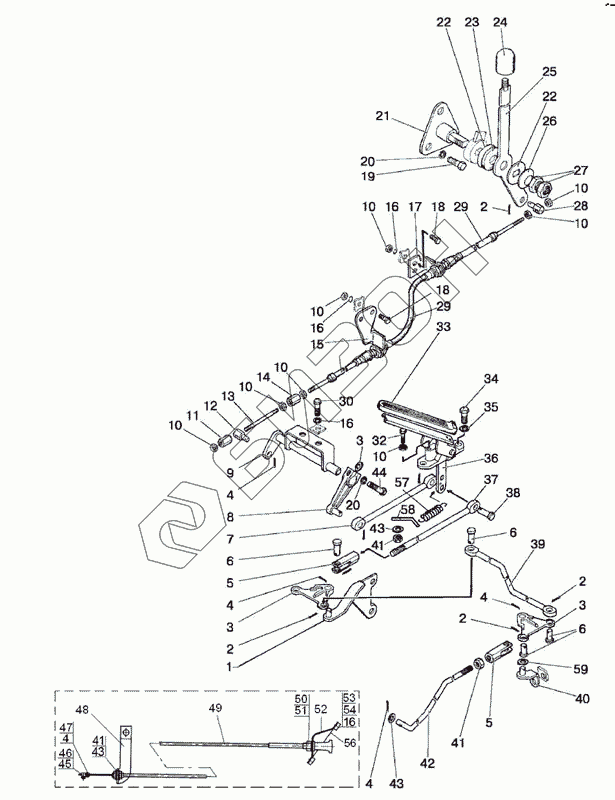

Графический каталог запасных частей к технике: МТЗ-1021.3. Управление подачей топлива
1021-1108500
1
2
2
2
2
3
3
3
4
4
4
4
4
5
5
6
6
6
7
8
9
10
10
10
10
10
10
10
10
11
12
13
14
15
16
16
16
16
17
18
18
19
20
20
21
22
22
23
24
25
26
27
28
29
29
30
32
33
34
35
36
37
38
39
40
41
41
41
42
42
42
42
43
43
43
44
45
46
47
48
49
50
51
52
53
54
56
57
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1021-1108500 | 1021-1108500 | Управление подачей топлива |
Загрузка ...
|
|
| 1 | 80В-1108570 | Кронштейн |
Загрузка ...
|
|
| 2 | 2x12.019 | Шплинт |
Загрузка ...
|
|
| 3 | 80В-1108506 | Рычаг |
Загрузка ...
|
|
| 4 | 3,2x18.019 | Шплинт |
Загрузка ...
|
|
| 5 | 80В-1108542 | Наконечник тяги |
Загрузка ...
|
|
| 6 | 70-1601109-01 | Палец |
Загрузка ...
|
|
| 7 | 80В-1108503 | Тяга |
Загрузка ...
|
|
| 8 | 80В-1108365 | Рычаг |
Загрузка ...
|
|
| 9 | 80В-1108360 | Вал |
Загрузка ...
|
|
| 10 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 11 | 75-1108333 | Муфта |
Загрузка ...
|
|
| 12 | 600-1108017 | Бонка |
Загрузка ...
|
|
| 13 | 75-1108313 | Стержень |
Загрузка ...
|
|
| 14 | 75-1108312 | Муфта |
Загрузка ...
|
|
| 15 | 1021-1108509 | Кронштейн |
Загрузка ...
|
|
| 16 | 6Т | Шайба |
Загрузка ...
|
|
| 17 | 1021-1108508 | Кронштейн |
Загрузка ...
|
|
| 18 | M6-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 19 | M8-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 20 | 8Т | Шайба |
Загрузка ...
|
|
| 21 | 1221-1108105 | Кронштейн |
Загрузка ...
|
|
| 22 | 80-1108028 | Шайба |
Загрузка ...
|
|
| 23 | 80-1108178 | Шайба фрикционная |
Загрузка ...
|
|
| 24 | А13.11.000 | Рукоятка |
Загрузка ...
|
|
| 25 | 1021-1108350 | Рукоятка |
Загрузка ...
|
|
| 26 | 80В-1108347 | Пружина тарельчатая |
Загрузка ...
|
|
| 27 | М14x1,5-61-1.6.019 | Гайка |
Загрузка ...
|
|
| 28 | 80В-1108317 | Бонка |
Загрузка ...
|
|
| 29 | 80В-1108300-А-05 | Трос |
Загрузка ...
|
|
| 30 | М6-6gx12.88.35.019 | Болт |
Загрузка ...
|
|
| 31 | 50-1108044 | Шпонка |
Загрузка ...
|
|
| 32 | М6-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 33 | А13.36.001 | Чехол |
Загрузка ...
|
|
| 34 | М10-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 35 | 10 ОТ | Шайба |
Загрузка ...
|
|
| 36 | 80В-1108510 | Педаль |
Загрузка ...
|
|
| 37 | 80В-1108526-01 | Тяга |
Загрузка ...
|
|
| 38 | 8x30 | Палец |
Загрузка ...
|
|
| 39 | 1220-1108344-А | Тяга |
Загрузка ...
|
|
| 40 | 800-1108530-А | Кронштейн |
Загрузка ...
|
|
| 41 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 42 | 1025-1108541-01 | Тяга |
Загрузка ...
|
|
| 42 | 1025-1108541-02 | Тяга |
Загрузка ...
|
|
| 42 | 1025-1108541-03 | Тяга |
Загрузка ...
|
|
| 42 | 1025-1108541 | Тяга |
Загрузка ...
|
|
| 43 | С 8.01.019 | Шайба |
Загрузка ...
|
|
| 44 | M8-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 45 | В.М4-6gx10.58.019 | Винт |
Загрузка ...
|
|
| 46 | 70-1310441 | Фиксатор |
Загрузка ...
|
|
| 47 | 80-1108317 | Бонка |
Загрузка ...
|
|
| 48 | 80-1108126 | Кронштейн |
Загрузка ...
|
|
| 49 | 80-1108630-А-01 | Трос |
Загрузка ...
|
|
| 50 | М12х1,25-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 51 | С 12.01.019 | Шайба |
Загрузка ...
|
|
| 52 | 80-1024211 | Щиток |
Загрузка ...
|
|
| 53 | А30.04.017 | Колпачок |
Загрузка ...
|
|
| 54 | М6-6gx12.88.35.019 | Болт |
Загрузка ...
|
|
| 56 | 70-3723023 | Втулка |
Загрузка ...
|
|
| 57 | 70-4803019 | Пружина |
Загрузка ...
|
|
| 58 | 80В-1108341 | Кронштейн |
Загрузка ...
|
|
| 59 | С 10.01.019 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
