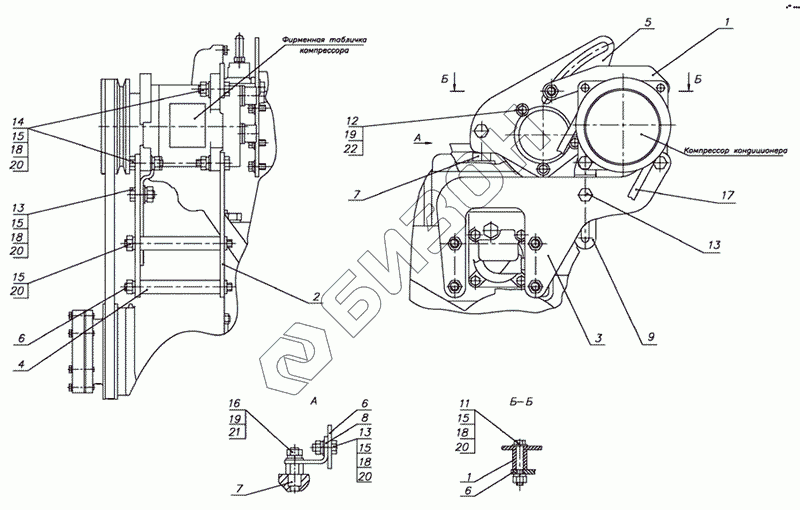

Графический каталог запасных частей к технике: МТЗ-1021.3. Установка компрессора кондиционера
1025-8114010
1
1
2
3
4
5
6
6
6
7
7
8
9
11
12
13
13
13
14
15
15
15
15
15
16
17
18
18
18
18
19
19
20
20
20
20
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1025-8114010 | 1025-8114010 | Установка компрессора кондиционера |
Загрузка ...
|
|
| 1 | 1025-8114020 | Рычаг |
Загрузка ...
|
|
| 2 | 1025-8114030 | Кронштейн |
Загрузка ...
|
|
| 3 | 1025-8114011 | Кронштейн |
Загрузка ...
|
|
| 4 | 1025-8114012 | Втулка |
Загрузка ...
|
|
| 5 | 1025-8114013 | Сектор |
Загрузка ...
|
|
| 6 | 1025-8114014 | Шпилька |
Загрузка ...
|
|
| 7 | 1025-8114016 | Переходник |
Загрузка ...
|
|
| 8 | 1025-8114017 | Уголок |
Загрузка ...
|
|
| 9 | 1025-8114018 | Планка |
Загрузка ...
|
|
| 11 | M10-6gx50.88.35.019 | Болт |
Загрузка ...
|
|
| 12 | M8-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 13 | M10-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 14 | M10-6gx40.88.35.019 | Болт |
Загрузка ...
|
|
| 15 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 16 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 17 | AVX 13-1200 | Ремень |
Загрузка ...
|
|
| 18 | С 10.01.019 | Шайба |
Загрузка ...
|
|
| 19 | С 12.01.019 | Шайба |
Загрузка ...
|
|
| 20 | 10 ОТ | Шайба |
Загрузка ...
|
|
| 21 | 12 ОТ | Шайба |
Загрузка ...
|
|
| 22 | 8 ОТ | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
