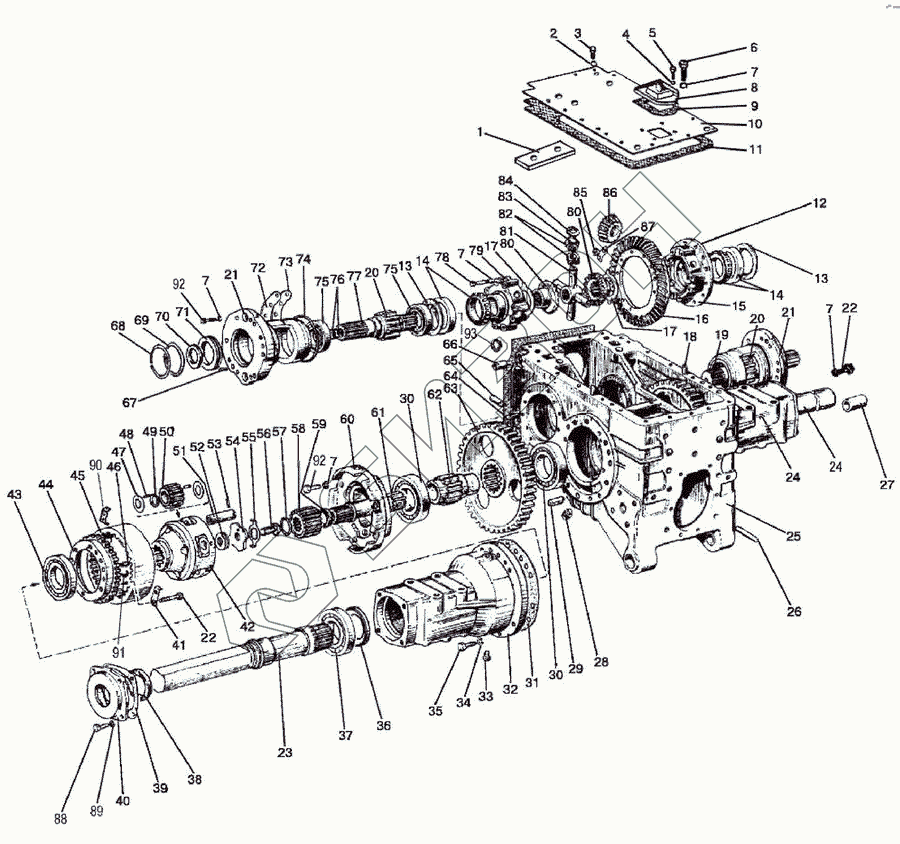

Графический каталог запасных частей к технике: МТЗ-1021.3. Задний мост, дифференциал, конечные передачи
1
2
3
4
5
6
7
7
7
7
7
8
9
10
11
12
13
13
14
14
15
16
17
17
18
19
19
19
20
20
21
21
21
21
22
22
23
23
24
24
25
26
26
27
28
29
30
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
67
68
69
70
71
72
73
74
75
75
76
77
77
77
78
79
80
80
81
82
83
84
85
86
87
88
89
90
91
92
92
92
93
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1021-2401010 | 1021-2401010 | Задний мост |
Загрузка ...
|
|
| 1021-2401010-01 | 1021-2401010-01 | Задний мост |
Загрузка ...
|
|
| 1021-2401010-02 | 1021-2401010-02 | Задний мост |
Загрузка ...
|
|
| 1021М-2401010 | 1021М-2401010 | Задний мост |
Загрузка ...
|
|
| 1021М-2401010-01 | 1021М-2401010-01 | Задний мост |
Загрузка ...
|
|
| 1221-2401015-02 | 1221-2401015-02 | Корпус заднего моста |
Загрузка ...
|
|
| 1522-2403010-А | 1522-2403010-А | Дифференциал |
Загрузка ...
|
|
| 50-2403014 | 50-2403014 | Комплект шестерен |
Загрузка ...
|
|
| 1522-2403015-02 | 1522-2403015-02 | Корпус дифференциала |
Загрузка ...
|
|
| 1221-2407060 | 1221-2407060 | Стакан левый |
Загрузка ...
|
|
| 1221-2407060-01 | 1221-2407060-01 | Стакан правый |
Загрузка ...
|
|
| 1221-2407060-02 | 1221-2407060-02 | Стакан правый |
Загрузка ...
|
|
| 1221-2407060-03 | 1221-2407060-03 | Стакан правый |
Загрузка ...
|
|
| 1221М-2407060 | 1221М-2407060 | Стакан левый |
Загрузка ...
|
|
| 1221М-2407060-01 | 1221М-2407060-01 | Стакан правый |
Загрузка ...
|
|
| 1221М-2407060-02 | 1221М-2407060-02 | Стакан левый |
Загрузка ...
|
|
| 1221М-2407060-03 | 1221М-2407060-03 | Стакан правый |
Загрузка ...
|
|
| 1221-2407540 | 1221-2407540 | Шестерня ведущая |
Загрузка ...
|
|
| 1221-2407500 | 1221-2407500 | Конечная передача левая |
Загрузка ...
|
|
| 1221-2407500-01 | 1221-2407500-01 | Конечная передача правая |
Загрузка ...
|
|
| 1221-2407500-02 | 1221-2407500-02 | Конечная передача левая |
Загрузка ...
|
|
| 1221-2407500-03 | 1221-2407500-03 | Конечная передача правая |
Загрузка ...
|
|
| 1221-2407035-А1 | 1221-2407035-А1 | Водило |
Загрузка ...
|
|
| 1221-2407030 | 1221-2407030 | Крышка |
Загрузка ...
|
|
| 1221-2407130-01 | 1221-2407130-01 | Стакан |
Загрузка ...
|
|
| 1 | 1221-2401028 | Прокладка |
Загрузка ...
|
|
| 2 | 20 ОТ | Шайба |
Загрузка ...
|
|
| 3 | M20-6gx50.88.35.019 | Болт |
Загрузка ...
|
|
| 4 | 8Т | Шайба |
Загрузка ...
|
|
| 5 | М8-6gx16.88.35.019 | Болт |
Загрузка ...
|
|
| 6 | М12-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 7 | 12 ОТ | Шайба |
Загрузка ...
|
|
| 8 | 1221-2401026 | Крышка |
Загрузка ...
|
|
| 9 | 50-2401027-А | Прокладка |
Загрузка ...
|
|
| 10 | 1021-2401024 | Крышка |
Загрузка ...
|
|
| 11 | 1221.1-2401025 | Прокладка |
Загрузка ...
|
|
| 12 | 50-1702092 | Болт призонный М12х42 |
Загрузка ...
|
|
| 13 | 1221-2407043 | Кольцо |
Загрузка ...
|
|
| 14 | 7216А | Подшипник |
Загрузка ...
|
|
| 15 | 1522-2403018-02 | Корпус |
Загрузка ...
|
|
| 16 | 50-2403021-Б | Шестерня ведомая главной передачи (в запасные части поставляется только в комплекте 50-2403014-А) |
Загрузка ...
|
|
| 17 | 1220-2403049 | Шайба опорная |
Загрузка ...
|
|
| 18 | Д01-015 | Штифт установочный |
Загрузка ...
|
|
| 19 | 1221-2407053-01 | Вал |
Загрузка ...
|
|
| 19 | 1521-2407053-01 | Вал |
Загрузка ...
|
|
| 19 | 1221М-2407053-01 | Вал |
Загрузка ...
|
|
| 20 | 1221-2407052 | Шестерня |
Загрузка ...
|
|
| 21 | 1221-2407042 | Стакан подшипника |
Загрузка ...
|
|
| 21 | 1221М-2407042 | Стакан подшипников левый |
Загрузка ...
|
|
| 21 | 1221М-2407042-01 | Стакан подшипников правый |
Загрузка ...
|
|
| 22 | 1221-2407505 | Болт |
Загрузка ...
|
|
| 23 | 1221-2407082 | Полуось |
Загрузка ...
|
|
| 24 | 1221-2407018Б-01 | Рукав полуоси правый |
Загрузка ...
|
|
| 24 | 1221М-2407018-01 | Рукав полуоси правый |
Загрузка ...
|
|
| 25 | 1221-2401015-02 | Корпус заднего моста |
Загрузка ...
|
|
| 26 | 1221-2401015-02 | Корпус заднего моста |
Загрузка ...
|
|
| 26 | 50-2401028 | Шпилька |
Загрузка ...
|
|
| 27 | 50-4216024 | Втулка |
Загрузка ...
|
|
| 28 | 70-1701300 | Пробка |
Загрузка ...
|
|
| 29 | 1221-2407508-01 | Штифт |
Загрузка ...
|
|
| 30 | 217 А | Подшипник |
Загрузка ...
|
|
| 31 | 1221-2407552 | Прокладка |
Загрузка ...
|
|
| 32 | 1221-2407018-Б | Рукав полуоси левый |
Загрузка ...
|
|
| 32 | 1221 М-2407018 | Рукав полуоси левый |
Загрузка ...
|
|
| 33 | КГ 1/8. А12.019 | Пробка |
Загрузка ...
|
|
| 34 | 16 ОТ | Шайба |
Загрузка ...
|
|
| 35 | M16-6gx60.88.35.019 | Болт |
Загрузка ...
|
|
| 36 | 142-2407091 | Кольцо |
Загрузка ...
|
|
| 37 | 7218А | Подшипник |
Загрузка ...
|
|
| 38 | 2.2-90x120-1 | Манжета |
Загрузка ...
|
|
| 39 | 1221-2407089 | Прокладка |
Загрузка ...
|
|
| 40 | 1221-2407028 | Крышка |
Загрузка ...
|
|
| 41 | 1221-2407503-А | Пластина |
Загрузка ...
|
|
| 42 | 1221-2407536-Б | Водило |
Загрузка ...
|
|
| 43 | 7217А | Подшипник |
Загрузка ...
|
|
| 44 | 1221-2407502-Б | Ступица эпицикла |
Загрузка ...
|
|
| 45 | 5336-2405050-А | Шестерня ведомая |
Загрузка ...
|
|
| 46 | 1221-2407512 | Штифт |
Загрузка ...
|
|
| 47 | 1221-2407538 | Шайба сателлита |
Загрузка ...
|
|
| 48 | 5х27,8А3 | Ролик |
Загрузка ...
|
|
| 49 | 1221-2407539 | Шайба распорная |
Загрузка ...
|
|
| 50 | 5336-2405035 | Сателлит |
Загрузка ...
|
|
| 51 | 1221-2407556-А | Валик |
Загрузка ...
|
|
| 52 | 1221-2407506 | Прокладка |
Загрузка ...
|
|
| 52 | 1221-2407506-01 | Прокладка 0,2 мм |
Загрузка ...
|
|
| 53 | А.8х45.65Г | Штифт |
Загрузка ...
|
|
| 54 | 1221-2407537 | Шайба |
Загрузка ...
|
|
| 55 | 1221-2407507 | Шайба |
Загрузка ...
|
|
| 56 | 70-4605036 | Болт |
Загрузка ...
|
|
| 57 | 2С55 | Кольцо |
Загрузка ...
|
|
| 58 | 5336-2405028 | Шестерня ведущая |
Загрузка ...
|
|
| 59 | 1221-2407542 | Втулка |
Загрузка ...
|
|
| 60 | 1221-2407131 | Стакан |
Загрузка ...
|
|
| 61 | 1221-2407541 | Вал |
Загрузка ...
|
|
| 62 | 1221-2407123 | Втулка |
Загрузка ...
|
|
| 63 | 1221-2407122 | Шестерня ведомая |
Загрузка ...
|
|
| 64 | 50-2401016-Б | Прокладка |
Загрузка ...
|
|
| 65 | 50-4605027 | Штифт |
Загрузка ...
|
|
| 66 | 36-3502037-А | Втулка |
Загрузка ...
|
|
| 67 | 50-1601352 | Штифт |
Загрузка ...
|
|
| 67 | 80М-2407039 | Штифт |
Загрузка ...
|
|
| 68 | С125 | Кольцо |
Загрузка ...
|
|
| 69 | 115-120-30-1-4 | Кольцо |
Загрузка ...
|
|
| 70 | 2.2-52x75-1 | Манжета |
Загрузка ...
|
|
| 71 | 1221-2407081 | Обойма |
Загрузка ...
|
|
| 72 | 1221-2407056 | Прокладка (0,5 mm) |
Загрузка ...
|
|
| 73 | 1221-2407057 | Прокладка (0,2 mm) |
Загрузка ...
|
|
| 74 | 205-210-36-1-4 | Кольцо |
Загрузка ...
|
|
| 75 | 311А | Подшипник |
Загрузка ...
|
|
| 76 | 035-040-30-1-4 | Кольцо |
Загрузка ...
|
|
| 77 | 1221-2407053 | Вал |
Загрузка ...
|
|
| 77 | 1521-2407053 | Вал |
Загрузка ...
|
|
| 77 | 1221М-2407053 | Вал |
Загрузка ...
|
|
| 78 | 50-2403034-А | Болт |
Загрузка ...
|
|
| 79 | 1522-2403019-02 | Крышка |
Загрузка ...
|
|
| 80 | 1522-2403048 | Шестерня полуосевая |
Загрузка ...
|
|
| 81 | 1522-2403062-Б | Крестовина |
Загрузка ...
|
|
| 82 | 1522-2403057-Б | Сателлит |
Загрузка ...
|
|
| 83 | 4х29,8А3 | Ролик |
Загрузка ...
|
|
| 84 | 1522-2403025-Б | Шайба сателлита |
Загрузка ...
|
|
| 85 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 86 | 50-1701105-Б | Шестерня главной передачи (в запасные части поставляется только в комплекте 50-2403014) |
Загрузка ...
|
|
| 87 | 50-2403023 | Пластина стопорная |
Загрузка ...
|
|
| 88 | M10-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 89 | 10 ОТ | Шайба |
Загрузка ...
|
|
| 90 | 1221-2407504 | Пластина |
Загрузка ...
|
|
| 91 | 54.38.619 | Кольцо |
Загрузка ...
|
|
| 92 | M12-6gx35.88.35.019 | Болт |
Загрузка ...
|
|
| 92 | 80М-2407041 | Болт |
Загрузка ...
|
|
| 93 | 2.2-25x42-1 | Манжета |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
