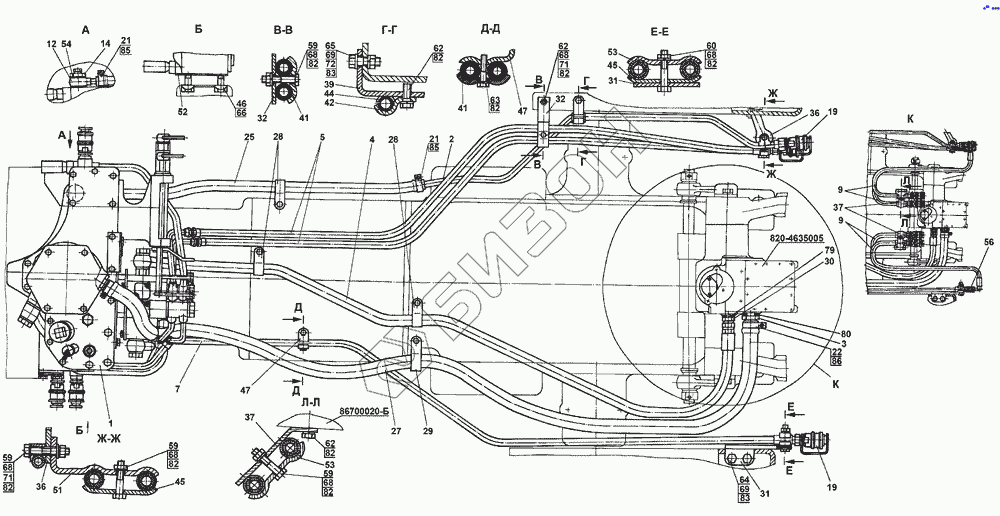

Графический каталог запасных частей к технике: МТЗ-1025.4. Гидроагрегаты и арматура

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
М1221 -4600010
820-4635005
М036.50Б.20
М036.50Б.20
1
2
3
4
5
7
9
9
12
14
19
21
21
22
25
27
28
28
29
30
31
31
32
32
36
36
37
37
39
41
41
42
44
45
45
46
47
47
51
52
53
53
54
54
56
59
59
59
59
60
62
62
62
63
64
65
66
68
68
68
68
68
68
69
69
71
71
72
79
80
82
82
82
82
82
82
82
82
82
83
83
85
85
86
Позиция на иллюстрации Заводской номер детали Название детали Цена
М1221 -4600010 М1221 -4600010 Гидросистема
Загрузка ...
820-4635005 820-4635005 Гидроподъемник
Загрузка ...
М036.50Б.20 М036.50Б.20 Корпус
Загрузка ...
1 М1221-4600015 Корпус гидросистемы
Загрузка ...
2 К1221-4607125 Труба
Загрузка ...
3 85-4607034 Штуцер
Загрузка ...
4 П80-4607120 Рукав
Загрузка ...
5 П100-4607140-01 Рукав высокого давления
Загрузка ...
7 680-4607140-02 Рукав высокого давления
Загрузка ...
9 680-4607140-06 Рукав высокого давления
Загрузка ...
12 С80-4607380 Труба
Загрузка ...
14 80-4607455 Болт
Загрузка ...
19 М036.50Б.10 Корпус левый
Загрузка ...
21 ХС-21 Хомут
Загрузка ...
22 ХС-31 Хомут
Загрузка ...
25 К1221-4607011 Шланг
Загрузка ...
27 П80-4607012 Шланг
Загрузка ...
28 П80-4607013 Хомут
Загрузка ...
29 П80-4607013-01 Хомут
Загрузка ...
30 П80-4607016 Штуцер
Загрузка ...
31 М80-4607014 Кронштейн
Загрузка ...
32 80В-4607209 Кронштейн
Загрузка ...
36 85-4607431 Кронштейн
Загрузка ...
37 85-4607511 Кронштейн
Загрузка ...
39 1321-3407022 Кронштейн
Загрузка ...
41 70-3407146 Планка
Загрузка ...
42 70-3407163-01 Планка
Загрузка ...
44 70-3506027 Втулка
Загрузка ...
45 70-4607156 Планка
Загрузка ...
46 70-4607168 Пластина
Загрузка ...
47 70-4607178 Кронштейн
Загрузка ...
51 Н50-4607137 Кронштейн
Загрузка ...
52 50-4608049 Прокладка
Загрузка ...
53 40-4607029-А Планка
Загрузка ...
54 РМ1/2 Шайба
Загрузка ...
54 40-4607038-А-01 Шайба
Загрузка ...
56 Н.036.02.002 Штуцер
Загрузка ...
59 M8-6gx40.88.35.019 Болт
Загрузка ...
60 M8-6gx45.88.35.019 Болт
Загрузка ...
62 M8-6gx25.88.35.019 Болт
Загрузка ...
63 M8-6gx35.88.35.019 Болт
Загрузка ...
64 M10-6gx25.88.35.019 Болт
Загрузка ...
65 M10-6gx30.88.35.019 Болт
Загрузка ...
66 М14х1,5-6gx45.88.35.019 Болт
Загрузка ...
68 М8-6Н.6.019 Гайка
Загрузка ...
69 М10-6Н.6.019 Гайка
Загрузка ...
71 С 8.01.019 Шайба
Загрузка ...
72 С 10.01.019 Шайба
Загрузка ...
79 021-024-19-2-2 Кольцо
Загрузка ...
80 027-032-30-1-4 Кольцо
Загрузка ...
82 Шайба
Загрузка ...
83 10 ОТ Шайба
Загрузка ...
85 НОРМА TORRO 16-25/9-C6W Хомут
Загрузка ...
86 НОРМА TORRO 25-40/9-C6W Хомут
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
