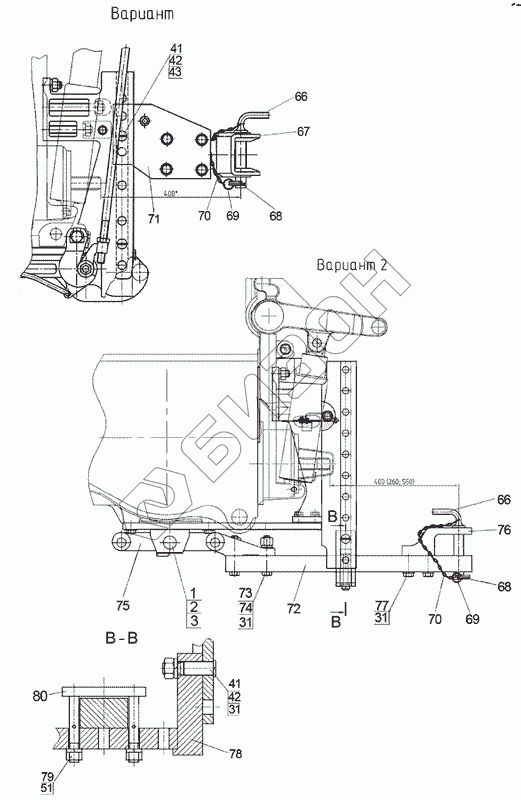

Графический каталог запасных частей к технике: МТЗ-1025.4. Крюк прицепной К1220-2807010-А
1
2
3
31
31
31
41
41
42
42
43
51
66
66
67
68
68
69
69
70
70
71
71
71
71
71
71
71
71
71
71
71
72
73
74
75
76
77
78
79
80
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| К1220-2807015 | К1220-2807015 | Кронштейн |
Загрузка ...
|
|
| К1220-2807150 | К1220-2807150 | Тяга |
Загрузка ...
|
|
| 1321-2707050-Б1 | 1321-2707050-Б1 | Вилка |
Загрузка ...
|
|
| К80-2807185 | К80-2807185 | Рукоятка |
Загрузка ...
|
|
| 1 | К1220-2807013 | Палец |
Загрузка ...
|
|
| 2 | 36-3503018 | Шайба |
Загрузка ...
|
|
| 3 | 6,3x36.019 | Шплинт |
Загрузка ...
|
|
| 4 | К1220-2807020 | Кронштейн |
Загрузка ...
|
|
| 5 | 1321-2707014 | Болт |
Загрузка ...
|
|
| 6 | 1222-2707137 | Пластина |
Загрузка ...
|
|
| 7 | 70-2807081 | Кронштейн |
Загрузка ...
|
|
| 8 | 50-1605152 | Пружина |
Загрузка ...
|
|
| 9 | К1220-2807040 | Тяга |
Загрузка ...
|
|
| 10 | 12x32 | Палец |
Загрузка ...
|
|
| 11 | 3,2x18.019 | Шплинт |
Загрузка ...
|
|
| 12 | 70-2807079 | Рычаг |
Загрузка ...
|
|
| 13 | С 16.01.019 | Шайба |
Загрузка ...
|
|
| 14 | 3,2x25.019 | Шплинт |
Загрузка ...
|
|
| 15 | К1220-2807045 | Фланец оси |
Загрузка ...
|
|
| 16 | М10-6gx16.88.35.019 | Болт |
Загрузка ...
|
|
| 17 | 10 ОТ | Шайба |
Загрузка ...
|
|
| 18 | В.М4-6gx8.58.019 | Винт |
Загрузка ...
|
|
| 19 | М4-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 20 | 4 | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 21 | 85-2807093 | Уплотнение |
Загрузка ...
|
|
| 22 | 50-1103031-01 | Корпус |
Загрузка ...
|
|
| 23 | 50-1310136-А | Рукоятка |
Загрузка ...
|
|
| 24 | К80-2807180 | Рукоятка |
Загрузка ...
|
|
| 25 | В.М6-6gx16.58.019 | Винт |
Загрузка ...
|
|
| 26 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 27 | 6Т | Шайба |
Загрузка ...
|
|
| 28 | 85-2807092 | Кронштейн |
Загрузка ...
|
|
| 29 | 921-2707068 | Шпилька |
Загрузка ...
|
|
| 30 | М20-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 31 | 20 ОТ | Шайба |
Загрузка ...
|
|
| 32 | К1220-2807051 | Серьга |
Загрузка ...
|
|
| 33 | К1220-2807051 -01 | Серьга |
Загрузка ...
|
|
| 34 | 70-2807052-Б-02 | Винт |
Загрузка ...
|
|
| 35 | 40-3405062 | Гайка |
Загрузка ...
|
|
| 36 | 70-2807053-Б | Гайка тяги |
Загрузка ...
|
|
| 37 | К1220-2807005 | Крюк |
Загрузка ...
|
|
| 38 | С20.01.019 | Шайба |
Загрузка ...
|
|
| 39 | М20х1,5-61-1.04.019 | Гайка |
Загрузка ...
|
|
| 40 | 4x36.019 | Шплинт |
Загрузка ...
|
|
| 41 | К1220-2807012 | Палец |
Загрузка ...
|
|
| 42 | 1321-2707013 | Гайка |
Загрузка ...
|
|
| 43 | М20х1,5-61-1.6.019 | Гайка |
Загрузка ...
|
|
| 44 | 1322-2707260-01 | Боковина в сборе |
Загрузка ...
|
|
| 45 | 1322-2707274 | Стяжка |
Загрузка ...
|
|
| 46 | А.6х30.65Г | Штифт |
Загрузка ...
|
|
| 47 | М6-6gx12.88.35.019 | Болт |
Загрузка ...
|
|
| 48 | 1322-2707211 | Втулка |
Загрузка ...
|
|
| 49 | 1322-2707260 | Боковина в сборе |
Загрузка ...
|
|
| 50 | 1220-4605506 | Болт |
Загрузка ...
|
|
| 51 | 16 ОТ | Шайба |
Загрузка ...
|
|
| 52 | 1322-2707280 | Щиток в сборе |
Загрузка ...
|
|
| 53 | К1220-2807014 | Кронштейн |
Загрузка ...
|
|
| 54 | 900-2707135 | Пластина |
Загрузка ...
|
|
| 55 | 900-2707135-01 | Пластина |
Загрузка ...
|
|
| 56 | 900-2707135-02 | Пластина |
Загрузка ...
|
|
| 57 | 1321-2707083-Б | Скоба |
Загрузка ...
|
|
| 58 | 921-2707068-03 | Шпилька |
Загрузка ...
|
|
| 59 | 921-2707068-02 | Шпилька |
Загрузка ...
|
|
| 60 | М6-6gx18.88.35.019 | Болт |
Загрузка ...
|
|
| 61 | С6.01.019 | Шайба |
Загрузка ...
|
|
| 62 | К1220-2807077 | Захват |
Загрузка ...
|
|
| 63 | К1220-2807047 | Ось захватов |
Загрузка ...
|
|
| 64 | 70-2707137 | Болт |
Загрузка ...
|
|
| 65 | 70-2707153 | Шайба |
Загрузка ...
|
|
| 66 | 1522-2707079-А | Шкворень |
Загрузка ...
|
|
| 67 | 921-2707055 | Вилка |
Загрузка ...
|
|
| 68 | А61.07.001-А | Шплинт |
Загрузка ...
|
|
| 69 | Н50-4202146 | Кольцо |
Загрузка ...
|
|
| 70 | 2,5x14 | Цепь (33 звена) |
Загрузка ...
|
|
| 71 | 16 ОТ | Шайба |
Загрузка ...
|
|
| 71 | 20 ОТ | Шайба |
Загрузка ...
|
|
| 71 | 6,3x63.019 | Шплинт |
Загрузка ...
|
|
| 71 | М16-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 71 | 680-2707024 | Болт |
Загрузка ...
|
|
| 71 | 1522-2707244 | Стяжка |
Загрузка ...
|
|
| 71 | 1522-2707243 | Гайка |
Загрузка ...
|
|
| 71 | 1522-2707242 | Шайба |
Загрузка ...
|
|
| 71 | 1321-2707051-Б | Кронштейн |
Загрузка ...
|
|
| 71 | 1321-2707070-Б-01 | Пластина |
Загрузка ...
|
|
| 71 | 1321-2707070-Б | Пластина |
Загрузка ...
|
|
| 72 | К1220-2807144 | Тяга |
Загрузка ...
|
|
| 73 | К1220-2807149 | Болт |
Загрузка ...
|
|
| 74 | 921-2707066 | Гайка |
Загрузка ...
|
|
| 75 | К1220-2807124 | Серьга |
Загрузка ...
|
|
| 76 | 1523-2707145 | Накладка |
Загрузка ...
|
|
| 77 | 1523-2707149 | Болт |
Загрузка ...
|
|
| 78 | 1322-2707130 | Поперечина |
Загрузка ...
|
|
| 79 | М16-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 80 | 1322-2707120-Б | Скоба |
Загрузка ...
|
