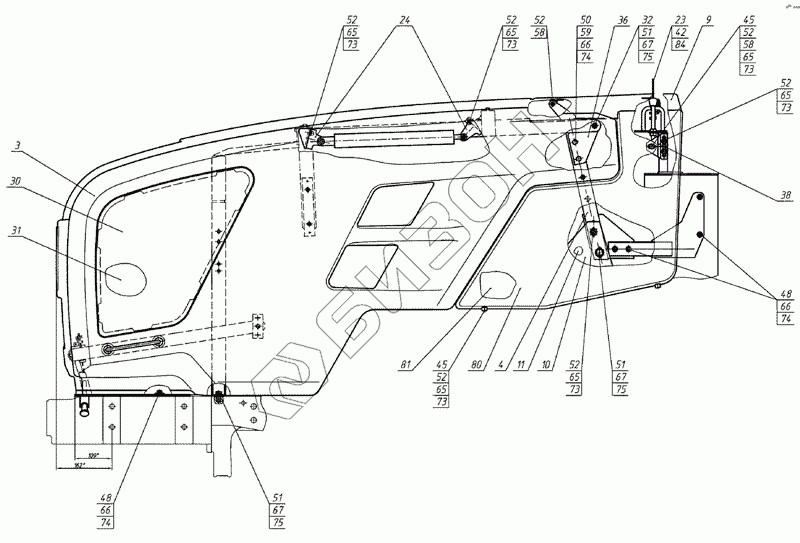

Графический каталог запасных частей к технике: МТЗ-1025.4. Облицовка

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
3
4
9
10
11
23
24
30
31
32
36
38
42
45
45
48
48
50
51
51
51
52
52
52
52
52
52
52
58
58
59
65
65
65
65
65
65
66
66
66
67
67
67
73
73
73
73
73
73
74
74
74
75
75
75
80
81
84
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 921.3-8400040 Рама
Загрузка ...
2 921.3-8401090 Решетка
Загрузка ...
3 921.3-8402020-01 Капот
Загрузка ...
4 952.3-8402050-А Дуга
Загрузка ...
5 921.3-8402080 Опора
Загрузка ...
6 921.3-8402095 Фиксатор
Загрузка ...
7 921.3-8402150 Кронштейн
Загрузка ...
8 921.3-8402250 Поручень
Загрузка ...
9 952.3-8402330-01 Люк
Загрузка ...
10 952.3-8402470-А Опора
Загрузка ...
11 952.3-8402470-А-01 Опора
Загрузка ...
12 952.3-8402060 Кронштейн
Загрузка ...
13 952.3-8402065 Кронштейн
Загрузка ...
14 952.3-8402070 Кронштейн
Загрузка ...
15 952.3-8402080-02 Кронштейн
Загрузка ...
16 952.3-8402080-03 Кронштейн
Загрузка ...
19 950.3-8402025-А Рамка
Загрузка ...
20 950.1-8402420 Скоба
Загрузка ...
21 822-8400080 Трос управления
Загрузка ...
22 90-8400070 Тяга
Загрузка ...
23 80-8402410 Замок
Загрузка ...
24 80-6708225-01 Кронштейн
Загрузка ...
29 921.3-8400013 Стяжка
Загрузка ...
30 921.3-8400017 Решетка
Загрузка ...
31 921.3-8400017-01 Решетка
Загрузка ...
32 921.3-8400077 Втулка
Загрузка ...
33 921.3-8400101 Кронштейн
Загрузка ...
34 921.3-8400102 Кронштейн
Загрузка ...
35 921.3-8401088 Решетка
Загрузка ...
36 921.3-8402071 Кронштейн
Загрузка ...
37 921.3-8402071-01 Кронштейн
Загрузка ...
38 952.3-8402067 Кронштейн
Загрузка ...
39 923-8400033-02 Стержень
Загрузка ...
40 549А-1305044 Кольцо
Загрузка ...
41 90-8400021 Зажим
Загрузка ...
42 80-6105056 Рукоятка
Загрузка ...
43 70-4803023 Муфта
Загрузка ...
44 70-3401093 Наконечник
Загрузка ...
45 А30.04.017 Колпачок
Загрузка ...
47 M8-6gx20.88.35.019 Болт
Загрузка ...
48 M8-6gx25.88.35.019 Болт
Загрузка ...
49 M6-6gx40.88.35.019 Болт
Загрузка ...
50 M8-6gx40.88.35.019 Болт
Загрузка ...
51 M10-6gx25.88.35.019 Болт
Загрузка ...
52 M6-6gx20.88.35.019 Болт
Загрузка ...
54 В.М5-6gx20.58.019 Винт
Загрузка ...
58 М6-6Н.6.019 Гайка
Загрузка ...
59 М8-6Н.6.019 Гайка
Загрузка ...
61 М12х1,25-6Н.6.019 Гайка
Загрузка ...
62 М10-6Н.04.019 Гайка
Загрузка ...
65 С 6.01.019 Шайба
Загрузка ...
66 С 8.01.019 Шайба
Загрузка ...
67 С 10.01.019 Шайба
Загрузка ...
70 3,2x20.019 Шплинт
Загрузка ...
73 Шайба
Загрузка ...
74 Шайба
Загрузка ...
75 10 ОТ Шайба
Загрузка ...
77 11.5.6308010 Пружина газовая
Загрузка ...
78 01625033А Пружина газовая
Загрузка ...
80 952.3-8402310-02 CT2/IV Боковина
Загрузка ...
81 952.3-8402310-03 CT2/IV Боковина
Загрузка ...
84 4x10.019 Шуруп
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
