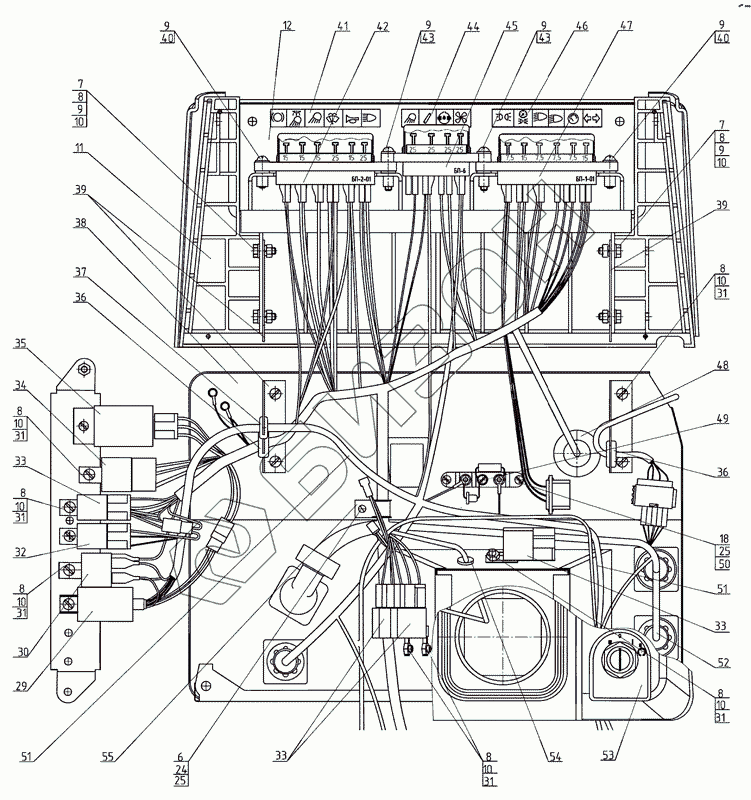

Графический каталог запасных частей к технике: МТЗ-1025.4. Щиток приборов

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
6
7
7
8
8
8
8
8
8
8
8
9
9
9
9
9
9
10
10
10
10
10
10
10
10
11
12
18
24
25
25
29
30
31
31
31
31
31
31
32
33
33
33
34
35
36
36
37
38
39
39
40
40
41
42
43
43
44
45
46
47
48
49
50
51
51
52
53
54
55
Позиция на иллюстрации Заводской номер детали Название детали Цена
6 80-3805030 Кронштейн
Загрузка ...
7 M6-6gx16.88.35.019 Болт
Загрузка ...
8 M6-6H.6.019 Гайка
Загрузка ...
9 С6.01.019 Шайба
Загрузка ...
10 Шайба
Загрузка ...
11 826-3805045 Стенка
Загрузка ...
12 826-3805061 Крышка
Загрузка ...
18 Шайба
Загрузка ...
24 В.М5-6gx16.58.019 Винт
Загрузка ...
25 М5-6Н.6.019 Гайка ГОСТ 5915-70
Загрузка ...
29 3741.10 Блок свечей накаливания
Загрузка ...
30 3747.25 Реле стартера
Загрузка ...
31 В.М6-6gx12.58.019 Винт
Загрузка ...
32 3747.40 Реле на размыкание
Загрузка ...
33 3747.50 Реле на замыкание
Загрузка ...
34 3747.30 Реле питания приборов
Загрузка ...
35 3747.10 Прерыватель указателей поворота
Загрузка ...
36 70-3723042-02 Втулка
Загрузка ...
37 70-3723042-01 Втулка
Загрузка ...
38 80-3805050-03 Основание
Загрузка ...
39 80-3805043 Кронштейн
Загрузка ...
40 В.М6-6gx25.58.019 Винт
Загрузка ...
41 80-3805027-В Табличка
Загрузка ...
42 3722.10 Блок предохранителей
Загрузка ...
43 В.М6-6gx40.58.019 Винт
Загрузка ...
44 80-3805037-Г Табличка
Загрузка ...
45 3722.15 Блок предохранителей
Загрузка ...
46 80-3805026 Табличка
Загрузка ...
47 3722.35 Блок предохранителей
Загрузка ...
48 80-3723048 Втулка
Загрузка ...
49 3741.30 Сопротивление добавочное
Загрузка ...
50 В.М5-6gx20.58.019 Винт
Загрузка ...
51 826-3724530 Жгут
Загрузка ...
52 826.4-3724395-Б Жгут
Загрузка ...
53 826-3805013-01 Табличка
Загрузка ...
54 50-4607064 Втулка
Загрузка ...
55 80-3723043 Скоба
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
