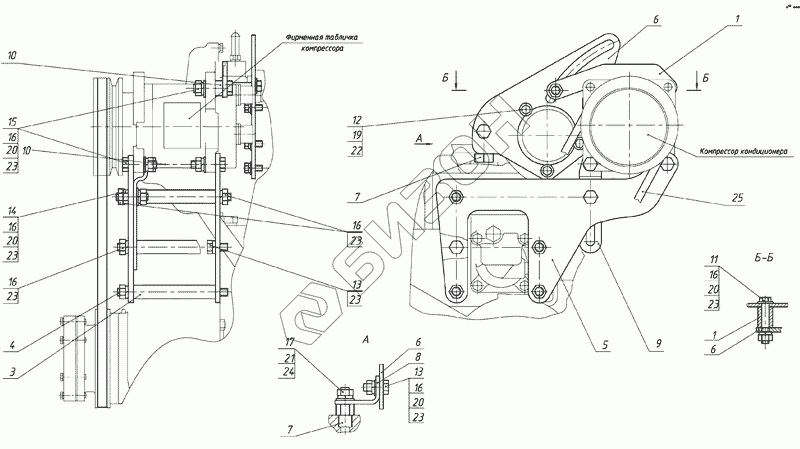

Графический каталог запасных частей к технике: МТЗ-1025.4. Установка компрессора
1025.4-8114010
1
1
3
4
5
6
6
6
7
7
8
9
11
12
13
13
14
15
16
16
16
16
16
16
17
19
20
20
20
20
21
22
23
23
23
23
23
23
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1025.4-8114010 | 1025.4-8114010 | Компрессор кондиционера |
Загрузка ...
|
|
| 1 | 1025-8114020-01 | Рычаг |
Загрузка ...
|
|
| 3 | 1025.4-8114012 | Втулка |
Загрузка ...
|
|
| 4 | 1025.4-8114014 | Шпилька |
Загрузка ...
|
|
| 5 | 1025-8114011 | Кронштейн |
Загрузка ...
|
|
| 6 | 1025-8114013 | Сектор |
Загрузка ...
|
|
| 7 | 1025-8114016 | Переходник |
Загрузка ...
|
|
| 8 | 1025-8114017 | Уголок |
Загрузка ...
|
|
| 9 | 1025-8114018 | Планка |
Загрузка ...
|
|
| 11 | M10-6gx60.88.35.019 | Болт |
Загрузка ...
|
|
| 12 | M8-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 13 | M10-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 14 | M10-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 15 | M10-6gx40.88.35.019 | Болт |
Загрузка ...
|
|
| 16 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 17 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 19 | С.8.01.019 | Шайба |
Загрузка ...
|
|
| 20 | С.10.01.019 | Шайба |
Загрузка ...
|
|
| 21 | С.12.01.019 | Шайба |
Загрузка ...
|
|
| 22 | 8Т | Шайба |
Загрузка ...
|
|
| 23 | 10 ОТ | Шайба |
Загрузка ...
|
|
| 24 | 12 ОТ | Шайба |
Загрузка ...
|
|
| 25 | AVX 13x1200 | Ремень AVX 13x1200 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
