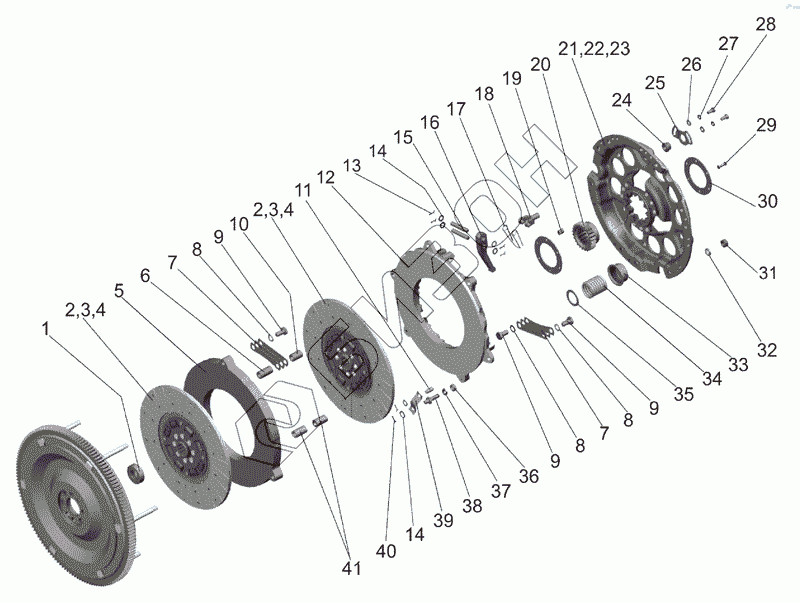

Графический каталог запасных частей к технике: МТЗ-1025.4. Установка сцепления
1
2
2
2
3
3
3
4
4
5
5
6
7
7
8
8
8
9
9
9
10
11
12
13
14
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 85-1601090-Б | 85-1601090-Б | Диск сцепления |
Загрузка ...
|
|
| 245-1005009-Б | 245-1005009-Б | Установка муфты |
Загрузка ...
|
|
| 1 | 180205К1С17 | Подшипник |
Загрузка ...
|
|
| 2 | 85-1601130-012 | Диск ведомый в сборе |
Загрузка ...
|
|
| 2 | 85-1601130-02 | Диск ведомый |
Загрузка ...
|
|
| 3 | 70-1601138-012 | Накладка фрикционная |
Загрузка ...
|
|
| 3 | 70-1601138-02 | Накладка |
Загрузка ...
|
|
| 4 | 2-4x8.32 | Заклепка |
Загрузка ...
|
|
| 5 | 85-1601085 | Диск средний в сборе |
Загрузка ...
|
|
| 5 | 85-1601092 | Диск средний |
Загрузка ...
|
|
| 6 | 85-1601071 | Втулка |
Загрузка ...
|
|
| 7 | 85-1601124 | Пластина |
Загрузка ...
|
|
| 8 | 85-1601121 | Шайба |
Загрузка ...
|
|
| 9 | 85-1601126 | Болт |
Загрузка ...
|
|
| 10 | 85-1601073 | Втулка |
Загрузка ...
|
|
| 11 | 85-1601054 | Штифт |
Загрузка ...
|
|
| 12 | 85-1601093-Б | Диск нажимной |
Загрузка ...
|
|
| 13 | 3,2x18.019 | Шплинт |
Загрузка ...
|
|
| 14 | 85-1601108 | Шайба |
Загрузка ...
|
|
| 15 | 85-1601096 | Палец |
Загрузка ...
|
|
| 16 | 85-1601094 | Рычаг отжимной |
Загрузка ...
|
|
| 17 | 85-1601083 | Пружина |
Загрузка ...
|
|
| 18 | 85-1601097 | Вилка |
Загрузка ...
|
|
| 19 | 70-1601091 | Демпфер |
Загрузка ...
|
|
| 20 | 70-1601053 | Втулка |
Загрузка ...
|
|
| 21 | 1522-1601125 | Диск опорный |
Загрузка ...
|
|
| 21 | 1522-1601120 | Диск опорный |
Загрузка ...
|
|
| 22 | 1522-1601051 | Ступица |
Загрузка ...
|
|
| 23 | 8x22.01 | Заклепка |
Загрузка ...
|
|
| 24 | 85-1601109-А | Гайка регулировочная |
Загрузка ...
|
|
| 25 | 85-1601086 | Шайба стопорная |
Загрузка ...
|
|
| 26 | С 8.01.019 | Шайба |
Загрузка ...
|
|
| 27 | 8Т | Шайба |
Загрузка ...
|
|
| 28 | М8-6gx16.88.35.019 | Болт |
Загрузка ...
|
|
| 29 | 6x30.01 | Заклепка |
Загрузка ...
|
|
| 30 | 1522-1601062 | Шайба |
Загрузка ...
|
|
| 31 | М12x1,25-61-1.6.019 | Гайка |
Загрузка ...
|
|
| 32 | 12 ОТ | Шайба |
Загрузка ...
|
|
| 33 | 85-1601072-Б | Стакан |
Загрузка ...
|
|
| 34 | 85-1601115 | Пружина |
Загрузка ...
|
|
| 35 | 85-1601118-Б | Шайба изолирующая |
Загрузка ...
|
|
| 36 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 37 | 10 ОТ | Шайба |
Загрузка ...
|
|
| 38 | 85-1601129 | Упор |
Загрузка ...
|
|
| 39 | 85-1601112 | Пластина |
Загрузка ...
|
|
| 40 | 2x16.019 | Шплинт |
Загрузка ...
|
|
| 41 | 70-1601074 | Втулка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
