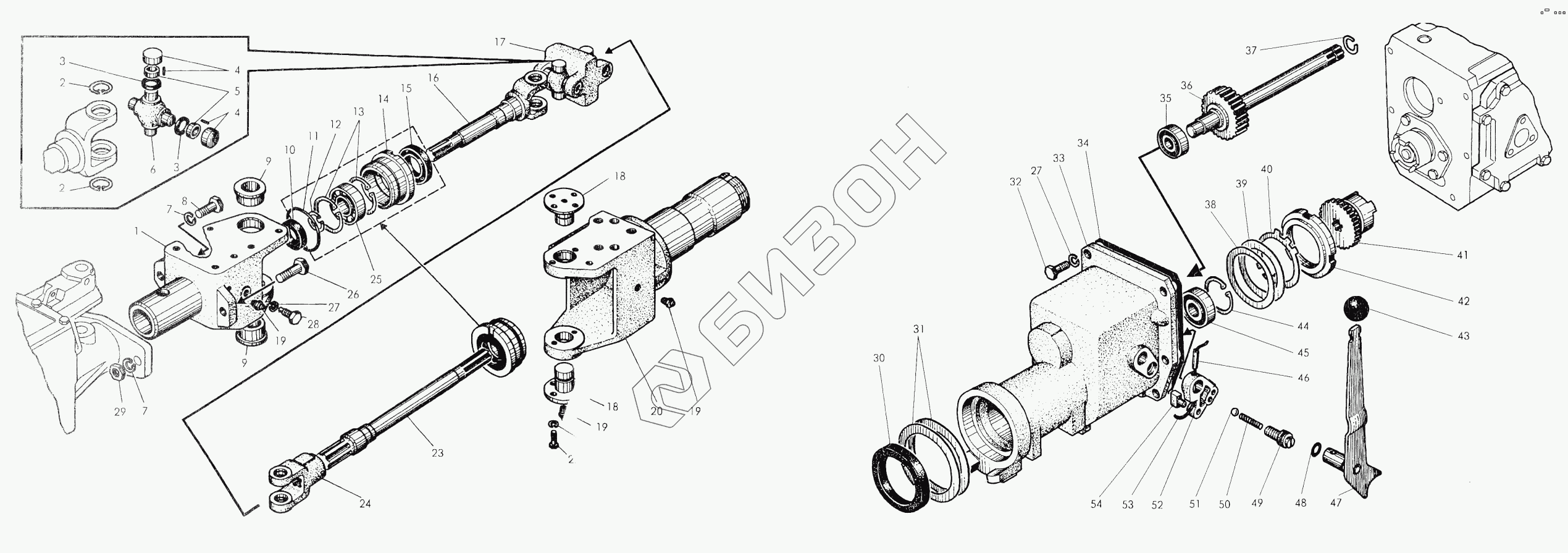

Графический каталог запасных частей к технике: МТЗ-112Н, 132Н. Шарнирная рама
1
2
2
2
3
3
4
4
5
6
7
7
8
9
9
10
11
12
13
14
15
16
17
18
18
19
19
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 082-2816103 | Фланец |
Загрузка ...
|
|
| 2 | ГОСТ 13943-86 | Кольцо С52 |
Загрузка ...
|
|
| 3 | 50-3401064 | Сальник |
Загрузка ...
|
|
| 4 | 904700УС17 | Подшипник |
Загрузка ...
|
|
| 5 | 50-3401063 | Обойма |
Загрузка ...
|
|
| 6 | 50-3401062 | Крестовина |
Загрузка ...
|
|
| 7 | ОСТ 37.001.115-75 | Шайба 8Т |
Загрузка ...
|
|
| 8 | ГОСТ 7796-70 | Болт М8-6gх25.88.35.019 |
Загрузка ...
|
|
| 9 | 082-2816106 | Втулка |
Загрузка ...
|
|
| 10 | ГОСТ 8752-79 | Манжета 2-2-30х52 |
Загрузка ...
|
|
| 11 | ГОСТ 9833-73 | Кольцо 013-017-25 |
Загрузка ...
|
|
| 12 | ГОСТ 13940-86 | Кольцо 2В18 |
Загрузка ...
|
|
| 13 | ГОСТ 13943-86 | Кольцо С52 |
Загрузка ...
|
|
| 14 | 082-2816104 | Стакан |
Загрузка ...
|
|
| 15 | ГОСТ 8752-79 | Манжета 2-2-30х52 |
Загрузка ...
|
|
| 16 | 082-2816105 | Вилка |
Загрузка ...
|
|
| 17 | 85-3401067 | Вилка |
Загрузка ...
|
|
| 18 | 082-2816107 | Палец |
Загрузка ...
|
|
| 19 | 1,1 УХЛ. | Масленка |
Загрузка ...
|
|
| 20 | 082-2816102 | Вилка |
Загрузка ...
|
|
| 21 | ОСТ 37.001.115-75 | Шайба 8Т |
Загрузка ...
|
|
| 22 | ГОСТ 7796-70 | Болт М8-6gх25.88.35.019 |
Загрузка ...
|
|
| 23 | 082-2816111 | Вал |
Загрузка ...
|
|
| 24 | 082-2816109 | Вилка |
Загрузка ...
|
|
| 25 | 205К | Шарикоподшипник |
Загрузка ...
|
|
| 26 | 50-1702092 | Болт призонный М12х42 |
Загрузка ...
|
|
| 27 | ОСТ 37.001.115-75 | Шайба 8Т |
Загрузка ...
|
|
| 28 | 082-2816122 | Болт |
Загрузка ...
|
|
| 29 | ГОСТ 5915-70 | Гайка М6-6Н.6.019 |
Загрузка ...
|
|
| 30 | ГОСТ 8752-79 | Манжета 2-2-30х52 |
Загрузка ...
|
|
| 31 | 082-2816112-02 | Кольцо |
Загрузка ...
|
|
| 32 | ГОСТ 7796-70 | Болт М8-6gх25.88.35.019 |
Загрузка ...
|
|
| 33 | 082-2816101 | Корпус |
Загрузка ...
|
|
| 34 | 05-1601022 | Прокладка |
Загрузка ...
|
|
| 35 | 302 | Подшипник ГОСТ 8338-75 |
Загрузка ...
|
|
| 36 | 082-2816118 | Вал-шестерня |
Загрузка ...
|
|
| 37 | ГОСТ 13940-86 | Кольцо 2В18 |
Загрузка ...
|
|
| 38 | 082-2816112-01 | Кольцо |
Загрузка ...
|
|
| 39 | 082-2816112 | Кольцо |
Загрузка ...
|
|
| 40 | 082-2816113 | Шайба стопорная |
Загрузка ...
|
|
| 41 | 082-2816119 | Шестерня |
Загрузка ...
|
|
| 42 | 082-2816114 | Гайка |
Загрузка ...
|
|
| 43 | 36-1310139 | Шарик |
Загрузка ...
|
|
| 44 | ГОСТ 13943-86 | Кольцо С52 |
Загрузка ...
|
|
| 45 | 204КЗ | Подшипник 204КЗ |
Загрузка ...
|
|
| 46 | ГОСТ 14229-78 | Штифт 4х30.65Г |
Загрузка ...
|
|
| 47 | 082-2816020 | Рычаг |
Загрузка ...
|
|
| 48 | ГОСТ 9833-73 | Кольцо 013-017-25 |
Загрузка ...
|
|
| 49 | 05-4216012 | Фиксатор |
Загрузка ...
|
|
| 50 | 05-1701375-А | Пружина |
Загрузка ...
|
|
| 51 | ГОСТ 3722-81 | Шарик 7,938-100 |
Загрузка ...
|
|
| 52 | 082-2816211 | Рычаг |
Загрузка ...
|
|
| 53 | Проволока | Проволока 1,0-0-С |
Загрузка ...
|
|
| 54 | 05-4216013 | Сухарь |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
