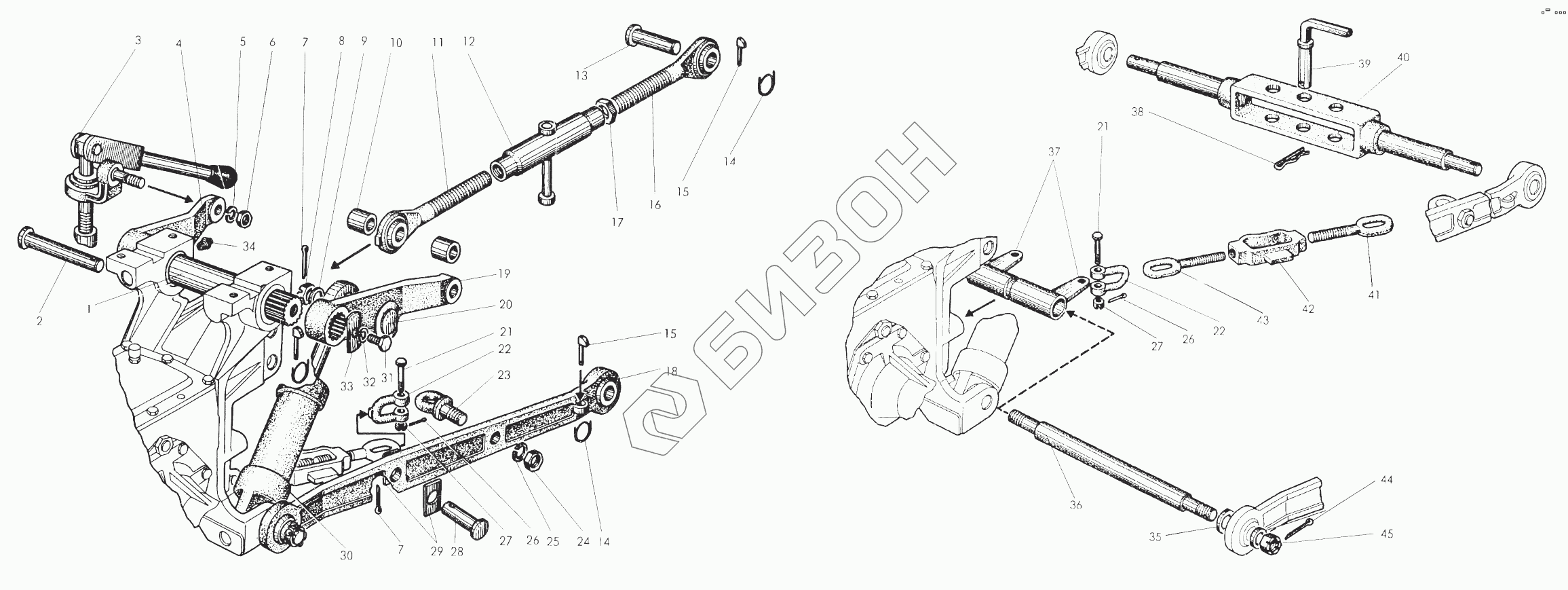

Графический каталог запасных частей к технике: МТЗ-112Н, 132Н. Устройство навесное
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
14
15
15
16
17
18
19
20
21
21
22
22
23
24
25
26
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 082-4605120 | 082-4605120 | Рычаг (19-20) |
Загрузка ...
|
|
| 082-4605040 | 082-4605040 | Тяга (11-17) |
Загрузка ...
|
|
| 082-4605100 | 082-4605100 | Стяжка (41-43) |
Загрузка ...
|
|
| 082-4605111 | 082-4605111 | Поперечина (38-40) |
Загрузка ...
|
|
| 1 | 082-4605012 | Вал |
Загрузка ...
|
|
| 2 | 082-4605041-01 | Палец |
Загрузка ...
|
|
| 3 | 082-4605020 | Раскос |
Загрузка ...
|
|
| 4 | 082-4605011 | Рычаг |
Загрузка ...
|
|
| 5 | ОСТ 37.001.115-75 | Шайба 8Т |
Загрузка ...
|
|
| 6 | ГОСТ 5916-70 | Гайка М12х1,25.6Н.6.019 |
Загрузка ...
|
|
| 7 | ГОСТ 397-79 | Шплинт 3,2х18.019 |
Загрузка ...
|
|
| 8 | ГОСТ 5915-70 | Гайка М6-6Н.6.019 |
Загрузка ...
|
|
| 9 | 082-4605017 | Втулка |
Загрузка ...
|
|
| 10 | 082-4605053 | Втулка |
Загрузка ...
|
|
| 11 | 082-4605050-01 | Винт |
Загрузка ...
|
|
| 12 | 082-4605070 | Труба |
Загрузка ...
|
|
| 13 | 082-4605041 | Палец |
Загрузка ...
|
|
| 14 | A61.05.004 | Кольцо |
Загрузка ...
|
|
| 15 | 082 4605042 | Чека |
Загрузка ...
|
|
| 16 | 082-4605050 | Винт |
Загрузка ...
|
|
| 17 | ГОСТ 5916-70 | Гайка М12х1,25.6Н.6.019 |
Загрузка ...
|
|
| 18 | 082 4605090 | Тяга |
Загрузка ...
|
|
| 19 | 082-4605121 | Рычаг |
Загрузка ...
|
|
| 20 | 082-4605122 | Палец |
Загрузка ...
|
|
| 21 | ГОСТ 7796-70 | Болт М8-6gх25.88.35.019 |
Загрузка ...
|
|
| 22 | 082-4605103 | Серьга |
Загрузка ...
|
|
| 23 | 082-4605092 | Проушина |
Загрузка ...
|
|
| 24 | ГОСТ 5916-70 | Гайка М12х1,25.6Н.6.019 |
Загрузка ...
|
|
| 25 | ОСТ 37.001.715-75 | Шайба 16 ОТ |
Загрузка ...
|
|
| 26 | ГОСТ 397-79 | Шплинт 3,2х18.019 |
Загрузка ...
|
|
| 27 | ГОСТ 5919 70 | Гайка М8-6Н.6.019 |
Загрузка ...
|
|
| 28 | 082-4605094 | Палец |
Загрузка ...
|
|
| 29 | 082-4605096 | Шайба |
Загрузка ...
|
|
| 30 | Ц40х70-11 | Гидроцилиндр |
Загрузка ...
|
|
| 31 | ГОСТ 7796-70 | Болт М8-6gх25.88.35.019 |
Загрузка ...
|
|
| 32 | ОСТ 37.001.115-75 | Шайба 8Т |
Загрузка ...
|
|
| 33 | 082-4605019 | Шайба |
Загрузка ...
|
|
| 34 | ГОСТ 19853-74 | Масленка 1.3.Ц6хр |
Загрузка ...
|
|
| 35 | 082-4605016 | Втулка |
Загрузка ...
|
|
| 36 | 082-4605014 | Ось |
Загрузка ...
|
|
| 37 | 082-4605030 | Кронштейн |
Загрузка ...
|
|
| 38 | А61.07.001 | Шплинт |
Загрузка ...
|
|
| 39 | 082-4605113 | Шкворень |
Загрузка ...
|
|
| 40 | 082-4605111 | Поперечина (38-40) |
Загрузка ...
|
|
| 41 | 082-4605101 | Винт |
Загрузка ...
|
|
| 42 | 082-4605102 | Стяжка |
Загрузка ...
|
|
| 43 | 082-4605101-01 | Винт |
Загрузка ...
|
|
| 44 | ГОСТ 397-79 | Шплинт 3,2х18.019 |
Загрузка ...
|
|
| 45 | ГОСТ 5915-70 | Гайка М6-6Н.6.019 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
