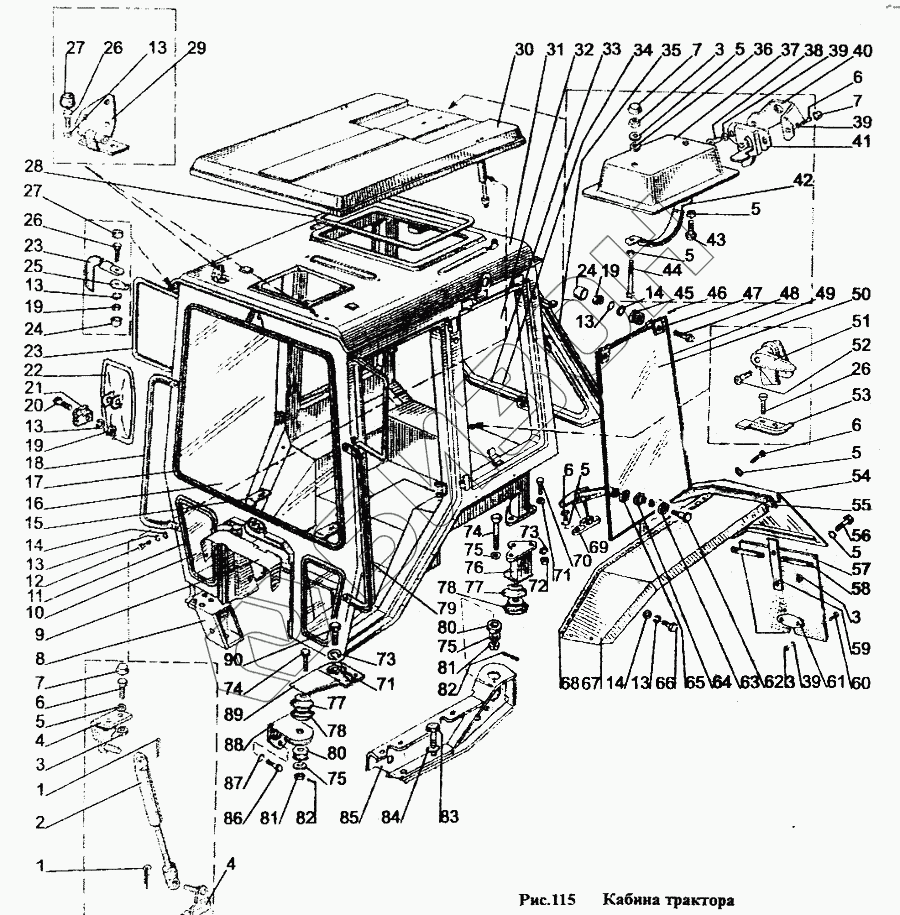

Графический каталог запасных частей к технике: МТЗ-1221. Кабина
1
1
2
3
3
3
3
4
4
5
5
5
5
5
5
5
6
6
6
6
7
7
7
8
9
10
11
12
13
13
13
13
13
13
14
14
14
15
16
17
18
19
19
19
20
21
22
23
23
24
24
25
26
26
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
71
72
73
73
74
74
75
75
75
76
77
77
78
78
79
80
80
81
81
82
82
83
84
85
86
87
88
89
90
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1221-6700010 | 1221-6700010 | Кабина в сборе |
Загрузка ...
|
|
| 80-8404020-В-01 | 80-8404020-В-01 | Закрылок правый |
Загрузка ...
|
|
| 80-6708900 | 80-6708900 | Стекло в сборе |
Загрузка ...
|
|
| 80-6708210 | 80-6708210 | Рамка в сборе |
Загрузка ...
|
|
| 85-6700035-01 | 85-6700035-01 | Опора правая |
Загрузка ...
|
|
| 85-6702069 | 85-6702069 | Кронштейн правый |
Загрузка ...
|
|
| 80-8404011-В-01 | 80-8404011-В-01 | Крыло правое |
Загрузка ...
|
|
| 85-6702300-01 | 85-6702300-01 | Кронштейн левый |
Загрузка ...
|
|
| 1 | 3,2х18 | Шплинт |
Загрузка ...
|
|
| 2 | 21.054 | Пневмоподъемник |
Загрузка ...
|
|
| 3 | М6 | Гайка |
Загрузка ...
|
|
| 4 | 80-6708225 | Кронштейн |
Загрузка ...
|
|
| 5 | SНСН6 | Шайба |
Загрузка ...
|
|
| 6 | М6х16 | Винт |
Загрузка ...
|
|
| 7 | А30.04.017 | Колпачок |
Загрузка ...
|
|
| 8 | 80-6700031-В-01 | Кронштейн правый |
Загрузка ...
|
|
| 9 | 85-6703056 | Вставка |
Загрузка ...
|
|
| 10 | 80-6703012 | Стекло |
Загрузка ...
|
|
| 11 | А37.08.043 | Уплотнитель |
Загрузка ...
|
|
| 12 | М8х25 | Болт |
Загрузка ...
|
|
| 13 | SНР8 | Шайба |
Загрузка ...
|
|
| 14 | SНСН8 | Шайба |
Загрузка ...
|
|
| 15 | 80-3805030 | Кронштейн |
Загрузка ...
|
|
| 16 | 80-6700011-01 | Стекло |
Загрузка ...
|
|
| 17 | 80-6700018 | Уплотнитель L=4200 мм |
Загрузка ...
|
|
| 18 | 80-6703105-01 | Поручень правый |
Загрузка ...
|
|
| 19 | М8 | Гайка |
Загрузка ...
|
|
| 20 | М8х40 | Болт |
Загрузка ...
|
|
| 21 | А30.04.051 | Хомут |
Загрузка ...
|
|
| 22 | 80-8201055 | Зеркало |
Загрузка ...
|
|
| 23 | 80-8201106 | Труба |
Загрузка ...
|
|
| 24 | А30.04.017-02 | Колпачок |
Загрузка ...
|
|
| 25 | 80-8201107 | Шайба |
Загрузка ...
|
|
| 26 | М8х16 | Болт |
Загрузка ...
|
|
| 27 | А30.04.017-01 | Колпачок |
Загрузка ...
|
|
| 28 | А37.08.017 | Уплотнитель |
Загрузка ...
|
|
| 29 | 80-6707014-В | Петля |
Загрузка ...
|
|
| 30 | 80-6707025-В | Крыша в сборе |
Загрузка ...
|
|
| 31 | 1221-6700020 | Кабина |
Загрузка ...
|
|
| 32 | 80-6708211 | Стекло |
Загрузка ...
|
|
| 33 | 80-6708215 | Рамка |
Загрузка ...
|
|
| 34 | 80-6700023-А | Уплотнитель |
Загрузка ...
|
|
| 35 | 80-6700021-01 | Профиль L=4080 мм |
Загрузка ...
|
|
| 36 | 549-1305044 | Прокладка |
Загрузка ...
|
|
| 37 | 80-6707082 | Облицовка |
Загрузка ...
|
|
| 38 | М6х12 | Винт |
Загрузка ...
|
|
| 39 | SНР6 | Шайба |
Загрузка ...
|
|
| 40 | 80-6707075 | Кронштейн |
Загрузка ...
|
|
| 41 | А37.09.010 | Защелка |
Загрузка ...
|
|
| 42 | 80-6707080 | Поручень |
Загрузка ...
|
|
| 43 | М6х20 | Винт |
Загрузка ...
|
|
| 44 | М6х50 | Винт |
Загрузка ...
|
|
| 45 | 80-6708903 | Втулка |
Загрузка ...
|
|
| 46 | 8х65 | Палец |
Загрузка ...
|
|
| 47 | 80-6708902 | Петля |
Загрузка ...
|
|
| 48 | М8х30 | Болт |
Загрузка ...
|
|
| 49 | F-202 | Уплотнитель |
Загрузка ...
|
|
| 50 | 80-6708901 | Стекло |
Загрузка ...
|
|
| 51 | А37.05.025 | Фиксатор |
Загрузка ...
|
|
| 52 | М6х25 | Винт |
Загрузка ...
|
|
| 53 | А37.05.021 | Кронштейн |
Загрузка ...
|
|
| 54 | 80-8404020-В | Закрылок левый |
Загрузка ...
|
|
| 55 | 80-8404014-А | Уплотнитель |
Загрузка ...
|
|
| 56 | М6х20 | Винт |
Загрузка ...
|
|
| 57 | 85-8404040 | Брызговик |
Загрузка ...
|
|
| 58 | 80-8404032 | Пластина |
Загрузка ...
|
|
| 59 | 80-8404031 | Пружина |
Загрузка ...
|
|
| 60 | М6х16 | Винт |
Загрузка ...
|
|
| 61 | 80-8404034 | Пластина |
Загрузка ...
|
|
| 62 | 80-6708965 | Винт |
Загрузка ...
|
|
| 63 | 80-6708953 | Шайба |
Загрузка ...
|
|
| 64 | 80-6708952 | Втулка |
Загрузка ...
|
|
| 65 | 80-6708961 | Шайба |
Загрузка ...
|
|
| 66 | М8х20 | Болт |
Загрузка ...
|
|
| 67 | 80-8404011-В | Крыло левое |
Загрузка ...
|
|
| 68 | 80-8404013-А | Уплотнитель |
Загрузка ...
|
|
| 69 | 80Р-6708965 | Фиксатор в сборе |
Загрузка ...
|
|
| 70 | М12х25 | Болт |
Загрузка ...
|
|
| 71 | SНСН12 | Шайба |
Загрузка ...
|
|
| 72 | М12 | Гайка |
Загрузка ...
|
|
| 73 | SНР12 | Шайба |
Загрузка ...
|
|
| 74 | 80-6700029 | Болт |
Загрузка ...
|
|
| 75 | SНР16 | Шайба |
Загрузка ...
|
|
| 76 | 85-6700035 | Опора левая |
Загрузка ...
|
|
| 77 | 80-6700163 | Обойма |
Загрузка ...
|
|
| 78 | 80-6700160 | Виброизолятор |
Загрузка ...
|
|
| 79 | 80-6703105 | Поручень |
Загрузка ...
|
|
| 80 | 130-5001364-V | Подушка |
Загрузка ...
|
|
| 81 | М16 | Гайка |
Загрузка ...
|
|
| 82 | 4х36 | Шплинт |
Загрузка ...
|
|
| 83 | М20х75 | Болт |
Загрузка ...
|
|
| 84 | SНР20 | Шайба |
Загрузка ...
|
|
| 85 | 85-6702300 | Кронштейн правый |
Загрузка ...
|
|
| 86 | М16х45 | Болт |
Загрузка ...
|
|
| 87 | SНР16 | Шайба |
Загрузка ...
|
|
| 88 | 85-6702068 | Кронштейн |
Загрузка ...
|
|
| 89 | 80-6700031-В | Кронштейн |
Загрузка ...
|
|
| 90 | М12х35 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
