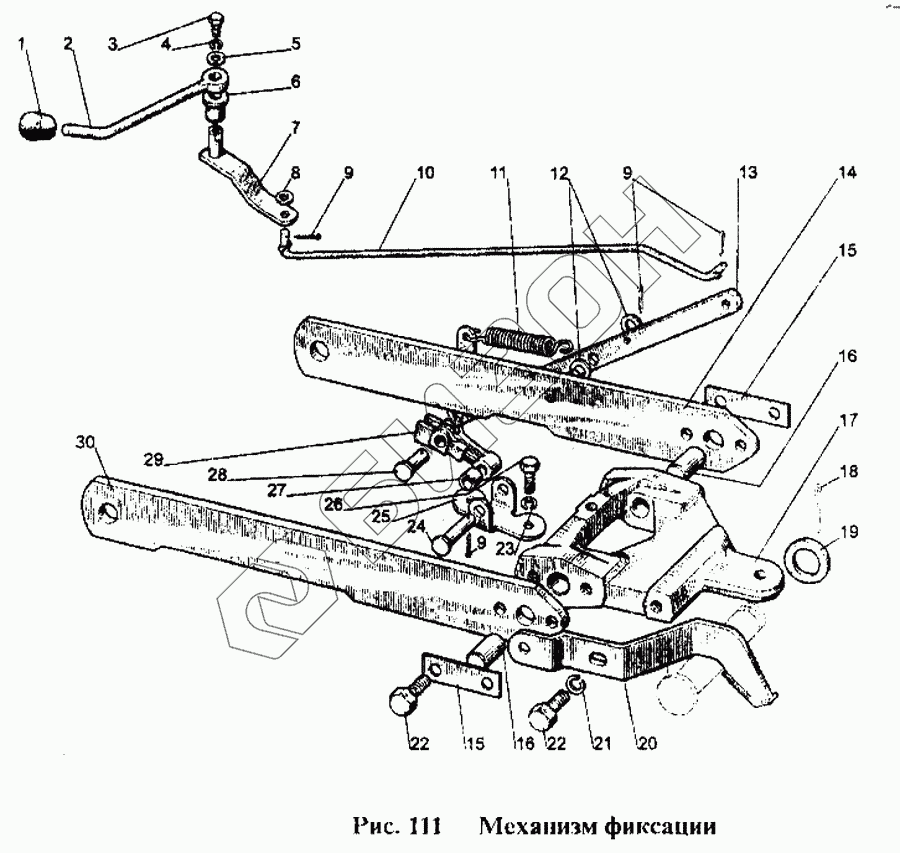

Графический каталог запасных частей к технике: МТЗ-1221. Механизм фиксации
1
2
3
4
5
6
7
8
9
9
9
10
11
12
13
14
15
15
16
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 85-4619010 | 85-4619010 | Механизм фиксации в сборе |
Загрузка ...
|
|
| 85-4619015 | 85-4619015 | Захват в сборе |
Загрузка ...
|
|
| 85-4619025 | 85-4619025 | Стопор в сборе |
Загрузка ...
|
|
| 1 | 70-3401093 | Наконечник |
Загрузка ...
|
|
| 2 | 85-4619036 | Рукоятка |
Загрузка ...
|
|
| 3 | М6х14 | Болт |
Загрузка ...
|
|
| 4 | SНР6 | Шайба |
Загрузка ...
|
|
| 5 | SНСН6 | Шайба |
Загрузка ...
|
|
| 6 | 50-4607080-А | Втулка |
Загрузка ...
|
|
| 7 | 85-4619035 | Рычаг |
Загрузка ...
|
|
| 8 | SНСН8 | Шайба |
Загрузка ...
|
|
| 9 | 3,2х18 | Шплинт |
Загрузка ...
|
|
| 10 | 85-4619034 | Тяга |
Загрузка ...
|
|
| 11 | 70-4616033 | Пружина |
Загрузка ...
|
|
| 12 | 85-4619014 | Шайба |
Загрузка ...
|
|
| 13 | 85-4619028 | Рычаг |
Загрузка ...
|
|
| 14 | 85-4619005 | Тяга |
Загрузка ...
|
|
| 15 | 70-4619016 | Пластина |
Загрузка ...
|
|
| 16 | 85-4619017 | Штифт |
Загрузка ...
|
|
| 17 | 85-4619011 | Захват |
Загрузка ...
|
|
| 18 | 5х36 | Шплинт |
Загрузка ...
|
|
| 19 | 70-4619042 | Шайба |
Загрузка ...
|
|
| 20 | 85-4619020 | Кронштейн |
Загрузка ...
|
|
| 21 | SНР12 | Шайба |
Загрузка ...
|
|
| 22 | М12х30 | Болт |
Загрузка ...
|
|
| 23 | SНР8 | Шайба |
Загрузка ...
|
|
| 24 | 12х48 | Палец |
Загрузка ...
|
|
| 25 | 80-4619033 | Кронштейн |
Загрузка ...
|
|
| 26 | М8х16 | Болт |
Загрузка ...
|
|
| 27 | 50-4605069-01 | Втулка |
Загрузка ...
|
|
| 28 | 12х32 | Палец |
Загрузка ...
|
|
| 29 | 70-4619029-В | Рычаг |
Загрузка ...
|
|
| 30 | 85-4619012-01 | Тяга |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
