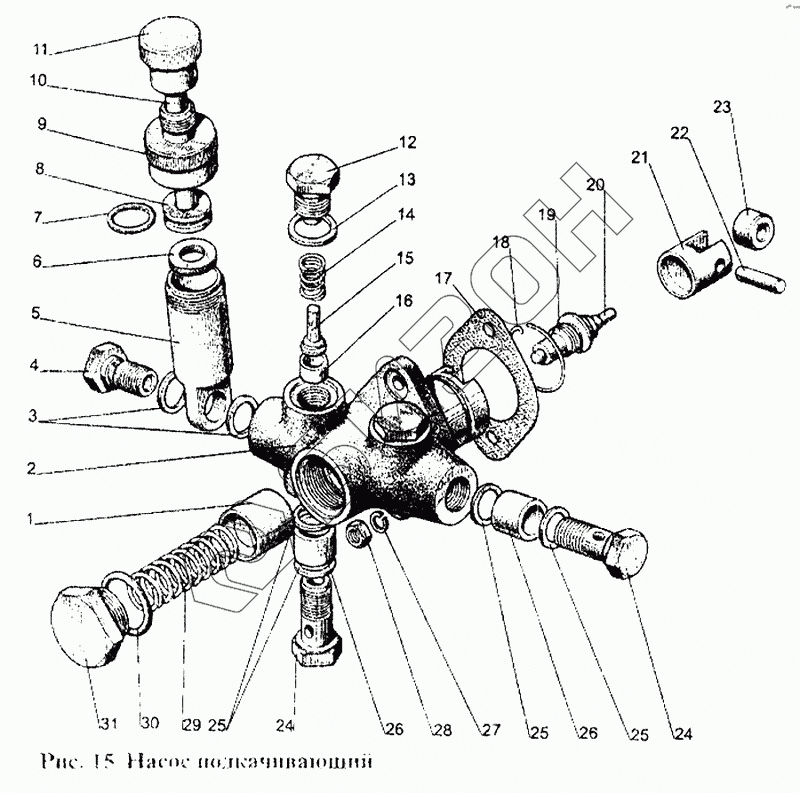

Графический каталог запасных частей к технике: МТЗ-1221. Насос подкачивающий

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
25
26
26
27
28
29
30
31
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 21.1106011 Поршень
Загрузка ...
2 21.1106094 Корпус
Загрузка ...
3 21.1111249 Прокладка
Загрузка ...
4 21.1106013 Болт
Загрузка ...
5 21.1106356 Цилиндр насоса ручной прокачки
Загрузка ...
6 21.1106365 Кольцо уплотнительное
Загрузка ...
7 21.1106362 Кольцо уплотнительное
Загрузка ...
8 21.1106376-10 Поршень
Загрузка ...
9 21.1106358 Крышка
Загрузка ...
10 21.1106388-10 Шток
Загрузка ...
11 21.1106381-20 Рукоятка
Загрузка ...
12 21.1106031 Пробка клапана
Загрузка ...
13 21.1106035 Прокладка
Загрузка ...
14 21.1106027 Пружина клапана
Загрузка ...
15 21.1106022 Клапан
Загрузка ...
16 21.1106095 Седло клапана
Загрузка ...
17 21.1106009 Прокладка
Загрузка ...
18 21.1106015 Кольцо стопорное
Загрузка ...
19 21.1106313 Втулка штока
Загрузка ...
20 21.1106312 Шток
Загрузка ...
21 21.1106326 Толкатель
Загрузка ...
22 21.1106324 Ось толкателя
Загрузка ...
23 21.1106328 Ролик
Загрузка ...
24 21.1106012 Болт
Загрузка ...
25 36-1104788-01 Прокладка
Загрузка ...
26 21.1111378 Заглушка транспортная
Загрузка ...
27 SНР8 Шайба
Загрузка ...
28 21.1111389 Гайка
Загрузка ...
29 21.1106016 Пружина поршня
Загрузка ...
30 21.1106021 Кольцо уплотнительное
Загрузка ...
31 21.1106019-01 Пробка пружины
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
