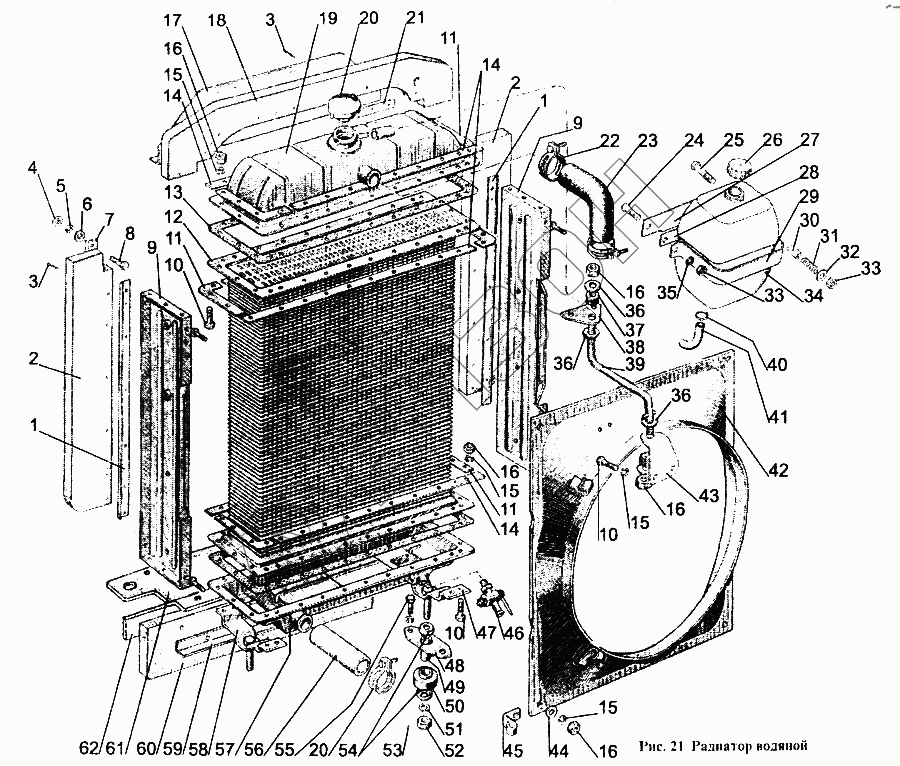

Графический каталог запасных частей к технике: МТЗ-1221. Радиатор водяной
1
1
2
2
3
3
4
5
6
7
8
9
9
10
10
10
11
11
11
12
13
14
14
14
15
15
15
15
16
16
16
16
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1220-1301010 | 1220-1301010 | Радиатор водяной в сборе |
Загрузка ...
|
|
| 1 | 80V-1301337 | Планка |
Загрузка ...
|
|
| 2 | 1221-1301333 | Уплотнитель боковой |
Загрузка ...
|
|
| 3 | 3,2х25 | Шплинт |
Загрузка ...
|
|
| 4 | М8 | Гайка |
Загрузка ...
|
|
| 5 | SНР8 | Шайба |
Загрузка ...
|
|
| 6 | SНСН8 | Шайба |
Загрузка ...
|
|
| 7 | 80V-1301332 | Планка |
Загрузка ...
|
|
| 8 | М8х30 | Болт |
Загрузка ...
|
|
| 9 | 70U.13.01.126 | Стойка радиатора |
Загрузка ...
|
|
| 10 | М8х25 | Болт |
Загрузка ...
|
|
| 11 | 70U.13.01.255 | Накладка угловая |
Загрузка ...
|
|
| 12 | 100U.13.01.021 | Сердцевина радиатора |
Загрузка ...
|
|
| 13 | 70U.13.01.169 | Прокладка |
Загрузка ...
|
|
| 14 | 70U.13.01.256 | Накладка |
Загрузка ...
|
|
| 15 | SНР8 | Шайба |
Загрузка ...
|
|
| 16 | М8 | Гайка |
Загрузка ...
|
|
| 17 | 1220-1301341 | Кронштейн |
Загрузка ...
|
|
| 18 | 1221-1301346 | Уплотнитель |
Загрузка ...
|
|
| 19 | 100U.13.01.055 | Бак верхний |
Загрузка ...
|
|
| 20 | R21.01.270 | Пробка |
Загрузка ...
|
|
| 21 | 80V-1301342 | Планка |
Загрузка ...
|
|
| 22 | 50-70 | Хомут фирмы Nоrmа |
Загрузка ...
|
|
| 23 | 142-1303010 | Шланг |
Загрузка ...
|
|
| 24 | М6х16 | Винт |
Загрузка ...
|
|
| 25 | М6х40 | Болт |
Загрузка ...
|
|
| 26 | 80Р-1311011 | Пробка |
Загрузка ...
|
|
| 27 | 1221-1311001 | Кронштейн |
Загрузка ...
|
|
| 28 | 80-1311004 | Пластина |
Загрузка ...
|
|
| 29 | 80-1311002 | Хомут |
Загрузка ...
|
|
| 30 | 80-1311003 | Втулка |
Загрузка ...
|
|
| 31 | 54.06.413 | Пружина |
Загрузка ...
|
|
| 32 | 80-1311006 | Тарелка |
Загрузка ...
|
|
| 33 | М6 | Гайка |
Загрузка ...
|
|
| 34 | 80Р-1311010 | Бачок расширительный |
Загрузка ...
|
|
| 35 | SНР6 | Шайба |
Загрузка ...
|
|
| 36 | SНСН6 | Шайба |
Загрузка ...
|
|
| 37 | 85-1302071 | Амортизатор |
Загрузка ...
|
|
| 38 | 1220-1302001 | Кронштейн |
Загрузка ...
|
|
| 39 | 1220-1302003 | Растяжка |
Загрузка ...
|
|
| 40 | 12-20 | Хомут Nоrmа |
Загрузка ...
|
|
| 41 | 1220-1311008 | Трубка |
Загрузка ...
|
|
| 42 | 1220-1309080 | Кожух |
Загрузка ...
|
|
| 43 | 1220-1302002 | Кронштейн |
Загрузка ...
|
|
| 44 | SНСН8 | Шайба |
Загрузка ...
|
|
| 45 | 48-1104016 | Хомутик |
Загрузка ...
|
|
| 46 | Кr2-1305000 | Кран |
Загрузка ...
|
|
| 47 | 1220.13.01.180 | Опора правая |
Загрузка ...
|
|
| 48 | 70U.13.02.016 | Планка |
Загрузка ...
|
|
| 49 | 70U.13.02.015 | Втулка |
Загрузка ...
|
|
| 50 | 70U.13.02.018 | Амортизатор |
Загрузка ...
|
|
| 51 | SНР12 | Шайба |
Загрузка ...
|
|
| 52 | М12 | Гайка |
Загрузка ...
|
|
| 53 | 3,2х20 | Шплинт |
Загрузка ...
|
|
| 54 | SНСН12 | Шайба |
Загрузка ...
|
|
| 55 | М8х16 | Болт |
Загрузка ...
|
|
| 56 | 1220-1303004-01 | Шланг |
Загрузка ...
|
|
| 57 | 70U.13.01.075 | Бак нижний |
Загрузка ...
|
|
| 58 | 1221.13.01.190 | Опора левая |
Загрузка ...
|
|
| 59 | 1220-1301371 | Планка |
Загрузка ...
|
|
| 60 | 1220-1301008 | Уплотнитель |
Загрузка ...
|
|
| 61 | 70-1301233 | Уплотнитель |
Загрузка ...
|
|
| 62 | 1220-1301002 | Кронштейн |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
