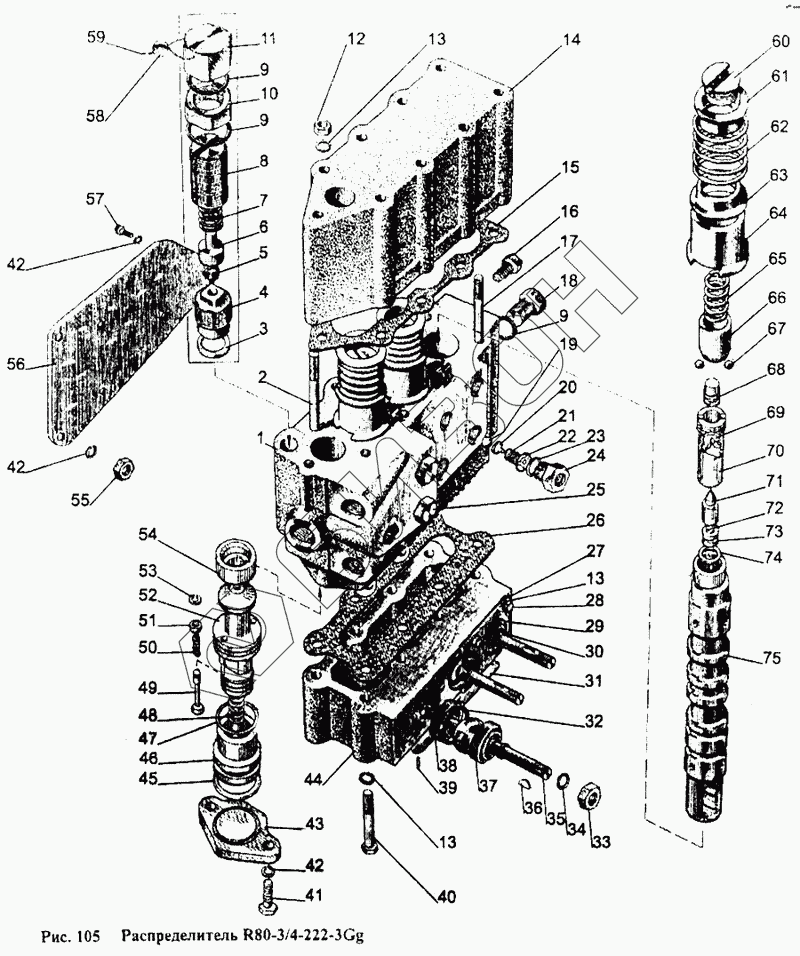

Графический каталог запасных частей к технике: МТЗ-1221. Распределитель
1
2
3
4
5
6
7
8
9
9
9
10
11
12
13
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| R80-23.20.030 | R80-23.20.030 | Золотник в сборе |
Загрузка ...
|
|
| R80-3/4-222-3Gg | R80-3/4-222-3Gg | Гидрораспределитель в сборе |
Загрузка ...
|
|
| 1 | R80-23R.30.421 | Корпус |
Загрузка ...
|
|
| 2 | R75-080 | Шпилька |
Загрузка ...
|
|
| 3 | R75-V-028-А | Прокладка |
Загрузка ...
|
|
| 4 | R80-23.20.063 | Гнездо |
Загрузка ...
|
|
| 5 | 5,556 | Шарик |
Загрузка ...
|
|
| 6 | R80-23.20.039 | Направляющая |
Загрузка ...
|
|
| 7 | R40/75-0808048-В | Пружина |
Загрузка ...
|
|
| 8 | R80-049 | Винт |
Загрузка ...
|
|
| 9 | 018-022-25-2-3 | Кольцо |
Загрузка ...
|
|
| 10 | R75-058-В | Гайка |
Загрузка ...
|
|
| 11 | R75-051-В | Колпачок |
Загрузка ...
|
|
| 12 | М8 | Гайка |
Загрузка ...
|
|
| 13 | SНР8 | Шайба |
Загрузка ...
|
|
| 14 | R75-3-023 | Крышка |
Загрузка ...
|
|
| 15 | R40/75-0708039-А | Прокладка |
Загрузка ...
|
|
| 16 | КG1/4" | Пробка |
Загрузка ...
|
|
| 17 | R75-079 | Шпилька |
Загрузка ...
|
|
| 18 | R75-066 | Заглушка |
Загрузка ...
|
|
| 19 | 14,288 | Шарик |
Загрузка ...
|
|
| 20 | R80-23.20.007 | Направляющая |
Загрузка ...
|
|
| 21 | R80-23.20.002 | Пружина |
Загрузка ...
|
|
| 22 | R80-23.20.003 | Шайба |
Загрузка ...
|
|
| 23 | 024-028-25-2-2 | Кольцо |
Загрузка ...
|
|
| 24 | R80-23.20.004 | Переходник |
Загрузка ...
|
|
| 25 | R80-23.20.006 | Заглушка |
Загрузка ...
|
|
| 26 | R75-3-038 | Прокладка |
Загрузка ...
|
|
| 27 | R75-3-057 | Пластина колец |
Загрузка ...
|
|
| 28 | М8х20 | Болт |
Загрузка ...
|
|
| 29 | R75-3-055-В | Пластина пыльника |
Загрузка ...
|
|
| 30 | R75-056 | Пыльник |
Загрузка ...
|
|
| 31 | R80-23.20.053 | Табличка |
Загрузка ...
|
|
| 32 | NSН46-0505037 | Кольцо |
Загрузка ...
|
|
| 33 | R75-061 | Гайка |
Загрузка ...
|
|
| 34 | SНР12 | Шайба |
Загрузка ...
|
|
| 35 | R75-054-В | Рычаг |
Загрузка ...
|
|
| 36 | 3х6,5 | Шпонка |
Загрузка ...
|
|
| 37 | R80-23.20.065 | Кольцо |
Загрузка ...
|
|
| 38 | R80-23.20.064 | Кольцо |
Загрузка ...
|
|
| 39 | NSН32-0303037-V | Заклепка |
Загрузка ...
|
|
| 40 | М8х55 | Болт |
Загрузка ...
|
|
| 41 | М10х25 | Болт |
Загрузка ...
|
|
| 42 | SНР10 | Шайба |
Загрузка ...
|
|
| 43 | R75-071-V | Упор |
Загрузка ...
|
|
| 44 | R80-23.20.022 | Крышка верхняя |
Загрузка ...
|
|
| 45 | R75-077 | Кольцо |
Загрузка ...
|
|
| 46 | R80-23.30.073 | Направляющая |
Загрузка ...
|
|
| 47 | 025-030-30-2-3 | Кольцо |
Загрузка ...
|
|
| 48 | R75-072 | Пружина |
Загрузка ...
|
|
| 49 | R75-VZVR-081-А | Клапан |
Загрузка ...
|
|
| 50 | R75-VZVR-082 | Пружина |
Загрузка ...
|
|
| 51 | R80-23R.20.085 | Шайба |
Загрузка ...
|
|
| 52 | R80-23R.20.041 | Клапан переливной |
Загрузка ...
|
|
| 53 | R75-VZVR-083-А | Шайба |
Загрузка ...
|
|
| 54 | R80-23.20.043 | Гнездо |
Загрузка ...
|
|
| 55 | М10 | Гайка |
Загрузка ...
|
|
| 56 | 50-4607032-В | Кронштейн |
Загрузка ...
|
|
| 57 | М10х20 | Болт |
Загрузка ...
|
|
| 58 | 1,0х100 | Проволока |
Загрузка ...
|
|
| 59 | R40/75-0808076 | Пломба |
Загрузка ...
|
|
| 60 | R80-23.20.137 | Пробка |
Загрузка ...
|
|
| 61 | R75-033 | Стакан нижний |
Загрузка ...
|
|
| 62 | R80-23.20.035 | Пружина |
Загрузка ...
|
|
| 63 | R75-034 | Стакан нижний |
Загрузка ...
|
|
| 64 | R80-23.20.031 | Обойма |
Загрузка ...
|
|
| 65 | R75-V-032 | Пружина |
Загрузка ...
|
|
| 66 | R75-V-029 | Втулка |
Загрузка ...
|
|
| 67 | 6,35-100 | Шарик |
Загрузка ...
|
|
| 68 | R75-V-025 | Бустер |
Загрузка ...
|
|
| 69 | R80-23.20.026 | Гнездо |
Загрузка ...
|
|
| 70 | R80.23.20.046-В | Гильза |
Загрузка ...
|
|
| 71 | R80-23.20.045 | Плунжер |
Загрузка ...
|
|
| 72 | R80-23.20.036 | Пружина |
Загрузка ...
|
|
| 73 | R80-23.20.027 | Гнездо |
Загрузка ...
|
|
| 74 | R75-V-028-А | Прокладка |
Загрузка ...
|
|
| 75 | R80-23.20.224 | Золотник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
