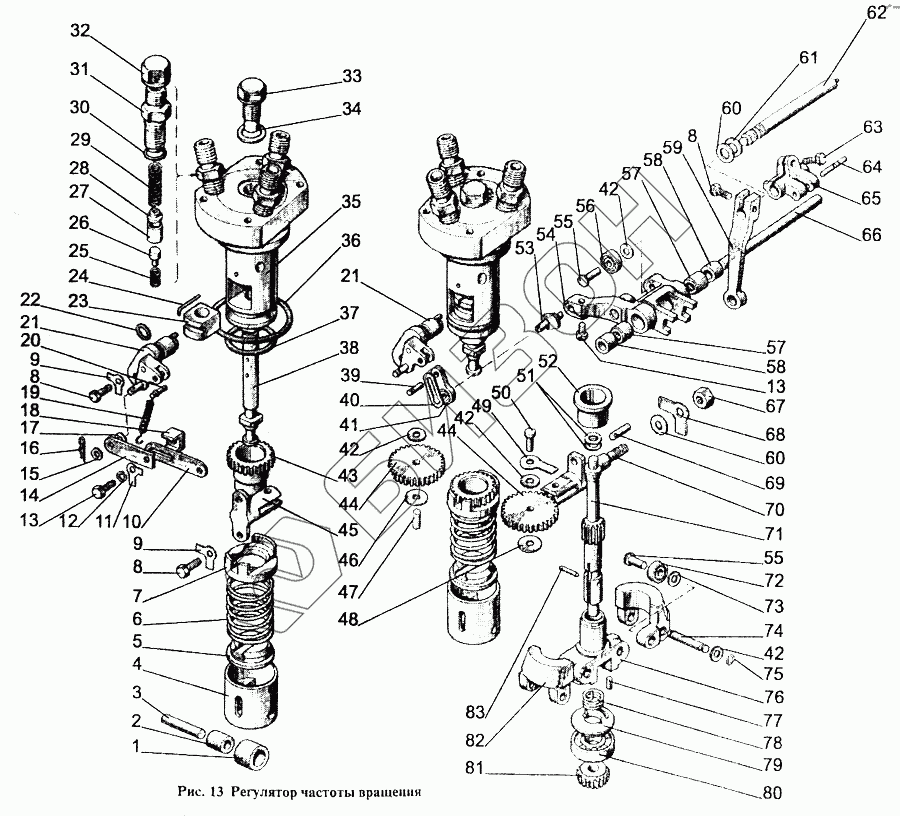

Графический каталог запасных частей к технике: МТЗ-1221. Регулятор частоты вращения
1
2
3
4
5
6
7
8
8
8
9
9
10
11
12
13
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
42
42
43
44
44
45
46
47
48
49
50
51
51
52
53
54
55
55
56
57
57
58
58
59
60
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 21.1111118 | Ролик толкателя |
Загрузка ...
|
|
| 2 | 21.1111118-01 | Ролик толкателя |
Загрузка ...
|
|
| 3 | 21.1111124 | Ось ролика толкателя |
Загрузка ...
|
|
| 4 | 49.1111114 | Толкатель плунжера |
Загрузка ...
|
|
| 5 | 21.1111136 | Тарелка пружины нижняя |
Загрузка ...
|
|
| 6 | 21.1111138-10 | Пружина толкателя |
Загрузка ...
|
|
| 7 | 21.1111134-10 | Тарелка пружины верхняя |
Загрузка ...
|
|
| 8 | М6х14 | Болт |
Загрузка ...
|
|
| 9 | 21.1111285 | Шайба стопорная |
Загрузка ...
|
|
| 10 | 22.1110034 | Тяга |
Загрузка ...
|
|
| 11 | SНСН5 | Гайка |
Загрузка ...
|
|
| 12 | SНР5 | Шайба |
Загрузка ...
|
|
| 13 | М5х12 | Болт |
Загрузка ...
|
|
| 14 | 22.1110036 | Тяга |
Загрузка ...
|
|
| 15 | SНСН5 | Гайка |
Загрузка ...
|
|
| 16 | 21.1110039-10 | Замок |
Загрузка ...
|
|
| 17 | 22.1110032 | Шайба |
Загрузка ...
|
|
| 18 | 22.1110033 | Скоба |
Загрузка ...
|
|
| 19 | 22.1110211 | Пружина запуска |
Загрузка ...
|
|
| 20 | 21.1110213 | Штифт пружины запуска |
Загрузка ...
|
|
| 21 | 22.1111280-10 | Втулка привода дозатора |
Загрузка ...
|
|
| 22 | 21.1111282 | Кольцо уплотнительное |
Загрузка ...
|
|
| 23 | 21.1111155-10 | Дозатор |
Загрузка ...
|
|
| 24 | 21.1111035 | Чека монтажная |
Загрузка ...
|
|
| 25 | 21.1111227 | Пружина обратного клапана |
Загрузка ...
|
|
| 26 | 21.1111225-05 | Клапан обратный |
Загрузка ...
|
|
| 27 | 21.1111226-10 | Седло нагнетательного клапана |
Загрузка ...
|
|
| 28 | 21.1111224-01 | Клапан нагнетательный |
Загрузка ...
|
|
| 29 | 21.1111228 | Пружина нагнетательного клапана |
Загрузка ...
|
|
| 30 | 21.1111211-01 | Прокладка |
Загрузка ...
|
|
| 31 | 21.1111256-10 | Штуцер высокого давления |
Загрузка ...
|
|
| 32 | 11.1112228 | Колпачок штуцера |
Загрузка ...
|
|
| 33 | 21.1111036-20 | Пробка |
Загрузка ...
|
|
| 34 | 21.1111037-10 | Прокладка |
Загрузка ...
|
|
| 35 | 26.1111158 | Втулка плунжера |
Загрузка ...
|
|
| 36 | 21.1111032 | Кольцо уплотнительное |
Загрузка ...
|
|
| 37 | 21.1111156 | Кольцо уплотнительное |
Загрузка ...
|
|
| 38 | 21.1111154-01 | Плунжер |
Загрузка ...
|
|
| 39 | 21.1110212-10 | Ось тяги |
Загрузка ...
|
|
| 40 | 21.1110032 | Шайба стопорная |
Загрузка ...
|
|
| 41 | 21.1110031-10 | Тяга |
Загрузка ...
|
|
| 42 | 21.1110328 | Шайба груза |
Загрузка ...
|
|
| 43 | 21.1111174-10 | Втулка зубчатая |
Загрузка ...
|
|
| 44 | 21.1111244-А | Шестерня промежуточная |
Загрузка ...
|
|
| 45 | 22.1111241 | Кронштейн промежуточной шестерни |
Загрузка ...
|
|
| 46 | 21.1111243-05-А | Шайба опорная |
Загрузка ...
|
|
| 47 | 22.1111242 | Ось промежуточной шестерни |
Загрузка ...
|
|
| 48 | 54.1111243 | Шайба опорная |
Загрузка ...
|
|
| 49 | 21.1111247 | Шайба стопорная |
Загрузка ...
|
|
| 50 | 21.1111242-06 | Ось промежуточной шестерни |
Загрузка ...
|
|
| 51 | 21.1110515 | Прокладка |
Загрузка ...
|
|
| 51 | 21.1110515-01 | Прокладка |
Загрузка ...
|
|
| 52 | 21.1110044 | Муфта регулятора |
Загрузка ...
|
|
| 53 | 21.1110196-20 | Палец эксцентриковый |
Загрузка ...
|
|
| 54 | 21.1110194-20 | Рычаг основной |
Загрузка ...
|
|
| 55 | 21.1110362 | Гайка |
Загрузка ...
|
|
| 56 | 6-25 | Подшипник |
Загрузка ...
|
|
| 57 | 942/8 | Подшипник |
Загрузка ...
|
|
| 58 | 21.1110187 | Втулка распорная |
Загрузка ...
|
|
| 59 | 21.1110184-10 | Рычаг управления |
Загрузка ...
|
|
| 60 | 21.1110183-01 | Кольцо уплотнительное |
Загрузка ...
|
|
| 61 | 21.1111212 | Прокладка |
Загрузка ...
|
|
| 62 | 21.1110181 | Ось рычага управления |
Загрузка ...
|
|
| 63 | М6х12 | Винт |
Загрузка ...
|
|
| 64 | 21.1110103-10 | Ось |
Загрузка ...
|
|
| 65 | 21.1110192 | Втулка рычажная |
Загрузка ...
|
|
| 66 | 21.1110193 | Ось основного рычага |
Загрузка ...
|
|
| 67 | 21.1111389 | Гайка |
Загрузка ...
|
|
| 68 | 8.01.019 | Шайба специальная |
Загрузка ...
|
|
| 69 | 21.1111245 | Штифт |
Загрузка ...
|
|
| 70 | 54.1111241 | Кронштейн промежуточной шестерни |
Загрузка ...
|
|
| 71 | 21.1110364 | Вал регулятора |
Загрузка ...
|
|
| 72 | 1000095 | Подшипник |
Загрузка ...
|
|
| 73 | 21.1110197 | Шайба |
Загрузка ...
|
|
| 74 | 21.1110306 | Ось груза регулятора |
Загрузка ...
|
|
| 75 | 21.1110327 | Замок |
Загрузка ...
|
|
| 76 | 21.1110304 | Ступица регулятора |
Загрузка ...
|
|
| 77 | 21.1110308 | Штифт |
Загрузка ...
|
|
| 78 | 21.1110052 | Пружина демпферная |
Загрузка ...
|
|
| 79 | 21.1110351 | Шайба блокировки вала регулятора |
Загрузка ...
|
|
| 80 | 201 | Подшипник |
Загрузка ...
|
|
| 81 | 21.1110366 | Шестерня ведомая |
Загрузка ...
|
|
| 82 | 21.1110324 | Груз регулятора |
Загрузка ...
|
|
| 83 | 21.1110367 | Штифт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
