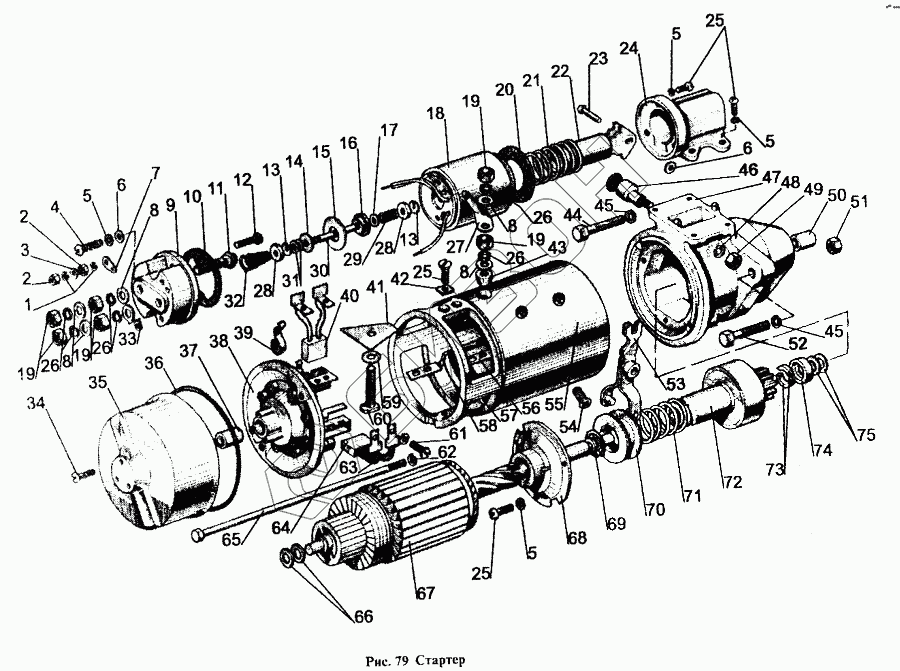

Графический каталог запасных частей к технике: МТЗ-1221. Стартер
1
2
2
3
4
5
5
5
5
6
6
7
8
8
8
8
9
10
11
12
13
13
14
15
16
17
18
19
19
19
19
20
21
22
23
24
25
25
25
26
26
26
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Н-4001 | Шайба 5 |
Загрузка ...
|
|
| 2 | М11-90118 | Гайка М5 |
Загрузка ...
|
|
| 3 | Н-4034 | Шайба |
Загрузка ...
|
|
| 4 | МН-0840 | Винт |
Загрузка ...
|
|
| 5 | Н-1482 | Шайба |
Загрузка ...
|
|
| 6 | МН-0276 | Шайба |
Загрузка ...
|
|
| 7 | SТ212-3708894 | Наконечник |
Загрузка ...
|
|
| 8 | МН-0113 | Шайба |
Загрузка ...
|
|
| 9 | SТ212-3708891 | Крышка |
Загрузка ...
|
|
| 10 | SТ212-3708809 | Прокладка |
Загрузка ...
|
|
| 11 | SТ212А-3708892 | Болт контактный |
Загрузка ...
|
|
| 12 | SТ222--3708832 | Винт клеммовый |
Загрузка ...
|
|
| 13 | SТ222-3708868 | Скоба |
Загрузка ...
|
|
| 14 | VК14-3708067 | Шайба изоляционная |
Загрузка ...
|
|
| 15 | SТ212-3708771 | Диск контактный |
Загрузка ...
|
|
| 16 | VК14-3708066 | Втулка изоляционная |
Загрузка ...
|
|
| 17 | НZ-1940-D | Шайба |
Загрузка ...
|
|
| 18 | 20.3708830 | Ярмо |
Загрузка ...
|
|
| 19 | NО-3202 | Гайка |
Загрузка ...
|
|
| 20 | SТ212А-3708048 | Прокладка |
Загрузка ...
|
|
| 21 | SТ212-3708804 | Пружина |
Загрузка ...
|
|
| 22 | SТ212-3708810 | Якорь |
Загрузка ...
|
|
| 23 | SТ212-3708813 | Штифт |
Загрузка ...
|
|
| 24 | SТ212А-3708061-02 | Фланец |
Загрузка ...
|
|
| 25 | 6Н-1580 | Винт |
Загрузка ...
|
|
| 26 | МН-0142 | Шайба |
Загрузка ...
|
|
| 27 | SТ212-3708091 | Шина соединительная |
Загрузка ...
|
|
| 28 | SТ222-3708869 | Шайба специальная |
Загрузка ...
|
|
| 29 | RS14-3708007 | Пружина |
Загрузка ...
|
|
| 30 | SТ222-3708861 | Плунжер |
Загрузка ...
|
|
| 31 | NО-3002 | Шайба |
Загрузка ...
|
|
| 32 | SТ222-3708867 | Пружина |
Загрузка ...
|
|
| 33 | SТ212-3708893 | Наконечник |
Загрузка ...
|
|
| 34 | 8Н-1541 | Винт |
Загрузка ...
|
|
| 35 | SТ212А-3708071-А | Кожух |
Загрузка ...
|
|
| 36 | SТ222-3708042 | Кольцо уплотнительное |
Загрузка ...
|
|
| 37 | SТ50-3708302 | Вкладыш |
Загрузка ...
|
|
| 38 | 20.3708300 | Крышка |
Загрузка ...
|
|
| 39 | SТ50-3708304 | Пружина |
Загрузка ...
|
|
| 40 | 20.3708025 | Щетка изолированная |
Загрузка ...
|
|
| 41 | 24.3708106 | Изоляция вывода |
Загрузка ...
|
|
| 42 | 8Н-1531-М | Гайка |
Загрузка ...
|
|
| 43 | SТ212А-3708104 | Втулка изоляционная |
Загрузка ...
|
|
| 44 | М12х30 | Болт |
Загрузка ...
|
|
| 45 | SНР12 | Шайба |
Загрузка ...
|
|
| 46 | SТ212А-3708014 | Ось рычага |
Загрузка ...
|
|
| 47 | SТ212А-3708400 | Крышка |
Загрузка ...
|
|
| 48 | Н-4069 | Шайба |
Загрузка ...
|
|
| 49 | 8Н-1537 | Гайка |
Загрузка ...
|
|
| 50 | SТ212-3708402 | Вкладыш |
Загрузка ...
|
|
| 51 | М12 | Гайка |
Загрузка ...
|
|
| 52 | М12х45 | Болт |
Загрузка ...
|
|
| 53 | SТ212А-3708020 | Рычаг отводки |
Загрузка ...
|
|
| 54 | 1-GК-38 | Винт полюса |
Загрузка ...
|
|
| 55 | 20.3708101 | Корпус |
Загрузка ...
|
|
| 56 | SТ212-3708102 | Полюс |
Загрузка ...
|
|
| 57 | 20.3708143 | Катушка |
Загрузка ...
|
|
| 58 | 20.3708142 | Катушка |
Загрузка ...
|
|
| 59 | МХ-0355 | Шайба |
Загрузка ...
|
|
| 60 | 20.3708109 | Болт контактный |
Загрузка ...
|
|
| 61 | Н-4237-01 | Винт |
Загрузка ...
|
|
| 62 | МН-0246 | Шайба |
Загрузка ...
|
|
| 63 | Н-1012 | Шайба |
Загрузка ...
|
|
| 64 | 20.3708115 | Щетка неизолированная |
Загрузка ...
|
|
| 65 | SТ50-3708080 | Болт стяжной |
Загрузка ...
|
|
| 66 | NО-1001 | Шайба |
Загрузка ...
|
|
| 67 | 20.3708200 | Якорь |
Загрузка ...
|
|
| 68 | SТ212-3708050 | Подшипник |
Загрузка ...
|
|
| 69 | SТ212А-3708604 | Кольцо |
Загрузка ...
|
|
| 70 | SТ212-3708602 | Втулка отводки |
Загрузка ...
|
|
| 71 | SТ212-3708615 | Пружина |
Загрузка ...
|
|
| 72 | SТ212-3708600-В | Привод |
Загрузка ...
|
|
| 73 | SТ212А-3708004 | Полукольцо упорное |
Загрузка ...
|
|
| 74 | SТ212А-3708006 | Обойма |
Загрузка ...
|
|
| 75 | SТ212-3708011 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
