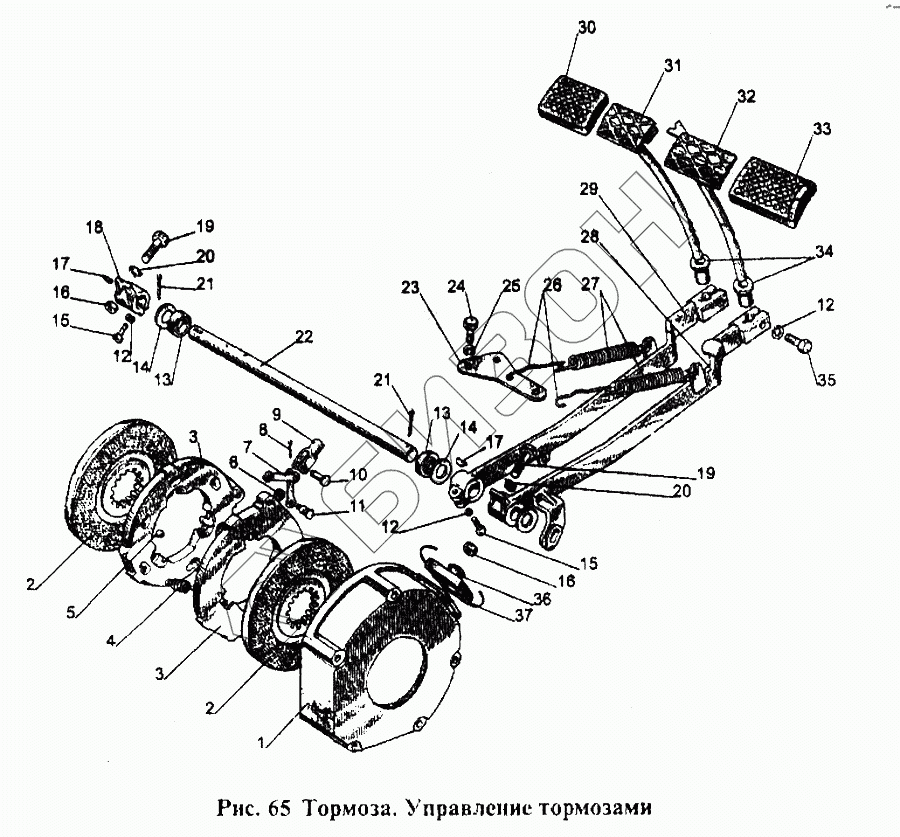

Графический каталог запасных частей к технике: МТЗ-1221. Тормоза. Управление тормозами

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
3
4
5
6
7
8
9
10
11
12
12
12
13
13
14
14
15
15
16
16
17
17
18
19
19
20
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
Позиция на иллюстрации Заводской номер детали Название детали Цена
80-3503090 80-3503090 Педаль левая с чехлом в сборе
Загрузка ...
85-3502030 85-3502030 Диск нажимной в сборе
Загрузка ...
70-3503080 70-3503080 Тяга тормоза
Загрузка ...
80-3503080 80-3503080 Педаль правая с чехлом в сборе
Загрузка ...
85-3502010-01 85-3502010-01 Тормоз в сборе
Загрузка ...
1 1221-3502035 Кожух
Загрузка ...
2 85-3502040-01 Диск тормозной
Загрузка ...
3 85-3502036 Диск нажимной
Загрузка ...
4 77.38.163 Пружина
Загрузка ...
5 В22,225-100 Шарик
Загрузка ...
6 М8 Гайка
Загрузка ...
7 85-3502196 Тяга
Загрузка ...
8 3,2х18 Шплинт
Загрузка ...
9 50-3502203 Вилка
Загрузка ...
10 12х32 Палец
Загрузка ...
11 50-3502198 Палец
Загрузка ...
12 SНР12 Шайба
Загрузка ...
13 2.2-25х42-1 Манжета
Загрузка ...
14 50-3503071 Шайба
Загрузка ...
15 М12х35 Болт
Загрузка ...
16 М12х1,25 Гайка
Загрузка ...
17 6х11 Шпонка сегментная
Загрузка ...
18 70-3503017-А Рычаг
Загрузка ...
19 70-3503019 Болт
Загрузка ...
20 70-3503018 Шайба
Загрузка ...
21 5х36 Шплинт
Загрузка ...
22 50-3503015 Валик
Загрузка ...
23 85-3503046 Кронштейн
Загрузка ...
24 М10х25 Болт
Загрузка ...
25 SНР10 Шайба
Загрузка ...
26 70-3503045 Удлинитель
Загрузка ...
27 50-1605152 Пружина
Загрузка ...
28 85-3503110 Рычаг
Загрузка ...
29 85-3503120 Рычаг
Загрузка ...
30 А13.34.001 Чехол
Загрузка ...
31 80-3503140 Педаль
Загрузка ...
32 80-3503130 Педаль
Загрузка ...
33 А13.33.002 Чехол
Загрузка ...
34 80-3503158-А Чехол
Загрузка ...
35 М12х30 Болт
Загрузка ...
36 50-3502202 Чехол
Загрузка ...
37 1,6х300 Проволока
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
