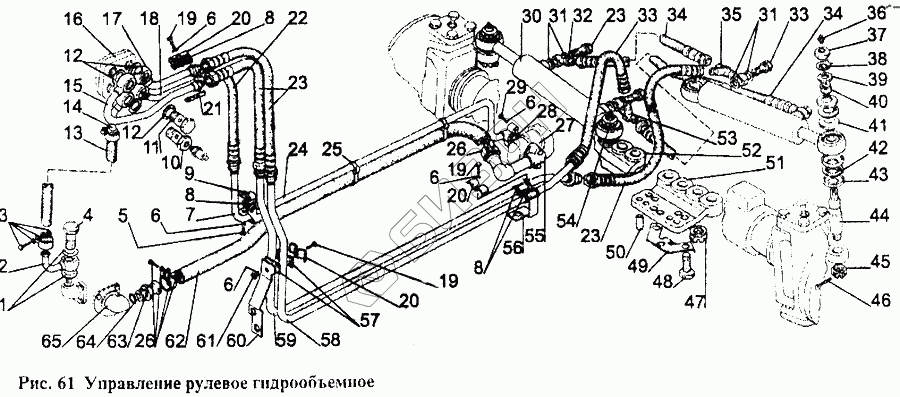

Графический каталог запасных частей к технике: МТЗ-1221. Управление рулевое гидрообъемное
1
2
3
4
5
6
6
6
6
6
7
8
8
8
9
10
11
12
12
13
14
15
16
17
18
19
19
19
20
20
20
21
22
23
23
23
24
25
26
26
27
28
29
30
31
31
32
33
33
34
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 40-4607033-А | Шайба |
Загрузка ...
|
|
| 2 | 1221-3407130 | Маслопровод |
Загрузка ...
|
|
| 3 | НS-26 | Хомут стяжной |
Загрузка ...
|
|
| 4 | 1221-3407140 | Клапан |
Загрузка ...
|
|
| 5 | М8х20 | Болт |
Загрузка ...
|
|
| 6 | SНР8 | Шайба |
Загрузка ...
|
|
| 7 | 70-3407164 | Кронштейн |
Загрузка ...
|
|
| 8 | 70-3506027 | Втулка |
Загрузка ...
|
|
| 9 | 70-3407163 | Скоба |
Загрузка ...
|
|
| 10 | 85-3407105-02 | Болт |
Загрузка ...
|
|
| 11 | 85-3407105 | Болт |
Загрузка ...
|
|
| 12 | F80-3407157 | Шайба |
Загрузка ...
|
|
| 13 | 85-3407332-01 | Шланг |
Загрузка ...
|
|
| 14 | 1221-3407090 | Маслопровод |
Загрузка ...
|
|
| 15 | F80-3407380-V | Маслопровод |
Загрузка ...
|
|
| 16 | ОSРС160 ОN150-1168 | Насос-дозатор |
Загрузка ...
|
|
| 17 | 1221-3407070 | Маслопровод |
Загрузка ...
|
|
| 18 | F80-3407360-В | Маслопровод |
Загрузка ...
|
|
| 19 | М8х30 | Болт |
Загрузка ...
|
|
| 20 | 70-3407146 | Планка |
Загрузка ...
|
|
| 21 | 70-3407144 | Планка |
Загрузка ...
|
|
| 22 | N.036.83.140 | Рукав высокого давления |
Загрузка ...
|
|
| 23 | 952-3407100-12 | Рукав высокого давления |
Загрузка ...
|
|
| 24 | 1220-3407020 | Маслопровод |
Загрузка ...
|
|
| 25 | 1М80 | Манжета |
Загрузка ...
|
|
| 26 | НS-31 | Хомут |
Загрузка ...
|
|
| 27 | NSН16 | Насос |
Загрузка ...
|
|
| 28 | 017-022-30-1-4 | Кольцо |
Загрузка ...
|
|
| 29 | М8х35 | Болт |
Загрузка ...
|
|
| 30 | С50-3405215 | Гидроцилиндр |
Загрузка ...
|
|
| 31 | F80-3407114 | Шайба |
Загрузка ...
|
|
| 32 | 952-3407020 | Переходник |
Загрузка ...
|
|
| 33 | F80-3407201 | Болт |
Загрузка ...
|
|
| 34 | 952-3407100-04 | Рукав высокого давления |
Загрузка ...
|
|
| 35 | 1221-3407010-В | Тройник |
Загрузка ...
|
|
| 36 | 1.1.С6.hr | Масленка |
Загрузка ...
|
|
| 37 | М20х1,5 | Гайка |
Загрузка ...
|
|
| 38 | F80-3405103 | Шайба стопорная |
Загрузка ...
|
|
| 39 | SНСН20 | Шайба |
Загрузка ...
|
|
| 40 | F80-3405102-V | Втулка |
Загрузка ...
|
|
| 41 | F80-3405107 | Втулка сферическая |
Загрузка ...
|
|
| 42 | F80-3405109 | Уплотнитель шарнира |
Загрузка ...
|
|
| 43 | F80-3405108 | Чашка уплотнителя |
Загрузка ...
|
|
| 44 | F80-3405101-В | Палец |
Загрузка ...
|
|
| 45 | М20х1,5 | Гайка |
Загрузка ...
|
|
| 46 | 4х36 | Шплинт |
Загрузка ...
|
|
| 47 | 70-4605316 | Гайка упорная |
Загрузка ...
|
|
| 48 | М16х40 | Болт |
Загрузка ...
|
|
| 49 | 1420-3405116 | Пластина |
Загрузка ...
|
|
| 50 | D01-015 | Штифт |
Загрузка ...
|
|
| 51 | 1420-2301022 | Кронштейн левый |
Загрузка ...
|
|
| 52 | 1420-2301021 | Кронштейн правый |
Загрузка ...
|
|
| 53 | 1221-3407010-01-В | Тройник |
Загрузка ...
|
|
| 54 | 102-3405103 | Палец |
Загрузка ...
|
|
| 55 | 1221-3407120 | Патрубок |
Загрузка ...
|
|
| 56 | 1221-3407100 | Кронштейн |
Загрузка ...
|
|
| 57 | 70-4607158 | Прокладка |
Загрузка ...
|
|
| 58 | 1221-3407050 | Маслопровод |
Загрузка ...
|
|
| 59 | 1221-3407040 | Маслопровод |
Загрузка ...
|
|
| 60 | 80V-3407012 | Кронштейн |
Загрузка ...
|
|
| 61 | М8 | Гайка |
Загрузка ...
|
|
| 62 | 1221-3407012 | Шланг |
Загрузка ...
|
|
| 63 | 1221-3407110 | Штуцер |
Загрузка ...
|
|
| 64 | 021-025-25-1-4 | Кольцо |
Загрузка ...
|
|
| 65 | 85-3407101 | Патрубок |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
