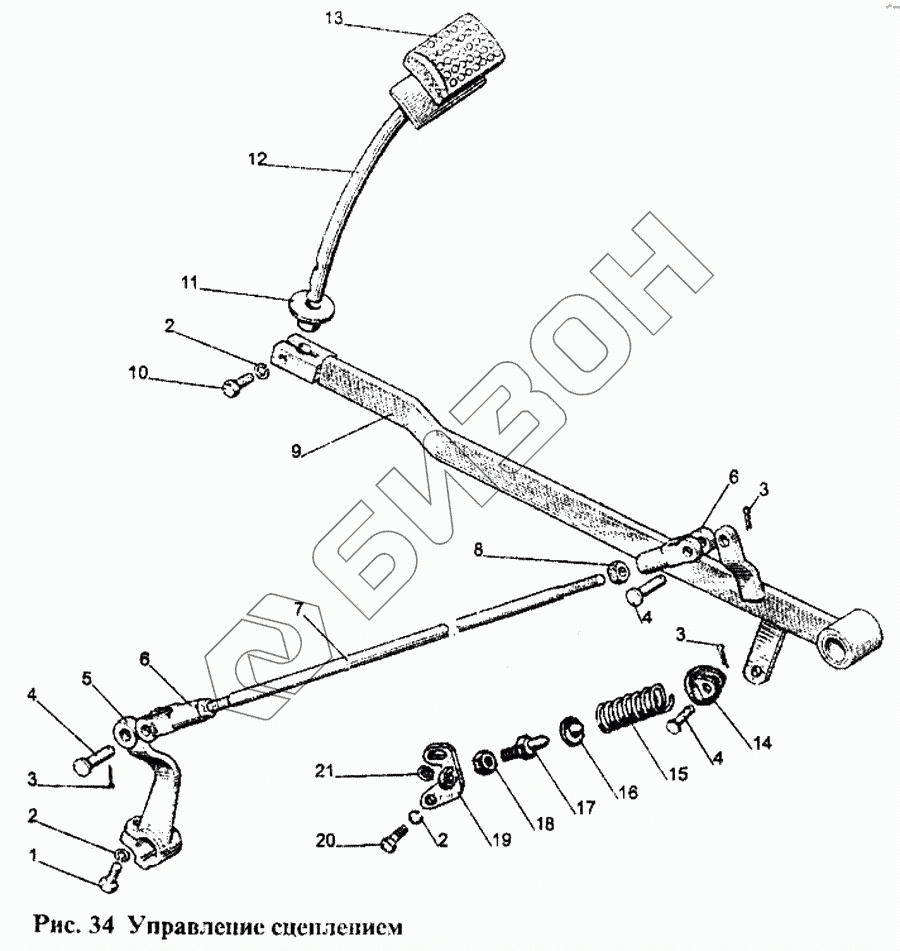

Графический каталог запасных частей к технике: МТЗ-1221. Управление сцеплением
1
2
2
2
3
3
3
4
4
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 85-1602110 | 85-1602110 | Тяга сцепления с вилкой и гайкой в сборе |
Загрузка ...
|
|
| 1 | М12х35 | Болт |
Загрузка ...
|
|
| 2 | SНР12 | Шайба |
Загрузка ...
|
|
| 3 | 3,2х18 | Шплинт |
Загрузка ...
|
|
| 4 | 12х32 | Палец |
Загрузка ...
|
|
| 5 | 80-1601219-В | Рычаг |
Загрузка ...
|
|
| 6 | 50-3502203 | Вилка |
Загрузка ...
|
|
| 7 | 85-1602112 | Тяга |
Загрузка ...
|
|
| 8 | М12х1,25 | Гайка |
Загрузка ...
|
|
| 9 | 85-1602020 | Педаль |
Загрузка ...
|
|
| 10 | М12х30 | Болт |
Загрузка ...
|
|
| 11 | 80-3503158-А | Чехол |
Загрузка ...
|
|
| 12 | 80-1602040-В | Стержень педали |
Загрузка ...
|
|
| 13 | А13.33.002 | Чехол |
Загрузка ...
|
|
| 14 | 50-1602027 | Упор |
Загрузка ...
|
|
| 15 | 50-1602032 | Пружина |
Загрузка ...
|
|
| 16 | 50-1602029 | Шайба упорная |
Загрузка ...
|
|
| 17 | 80-1602033 | Болт упорный |
Загрузка ...
|
|
| 18 | М16 | Гайка |
Загрузка ...
|
|
| 19 | 50-1602034-В | Кронштейн |
Загрузка ...
|
|
| 20 | М12х45 | Болт |
Загрузка ...
|
|
| 21 | SНСН12 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
