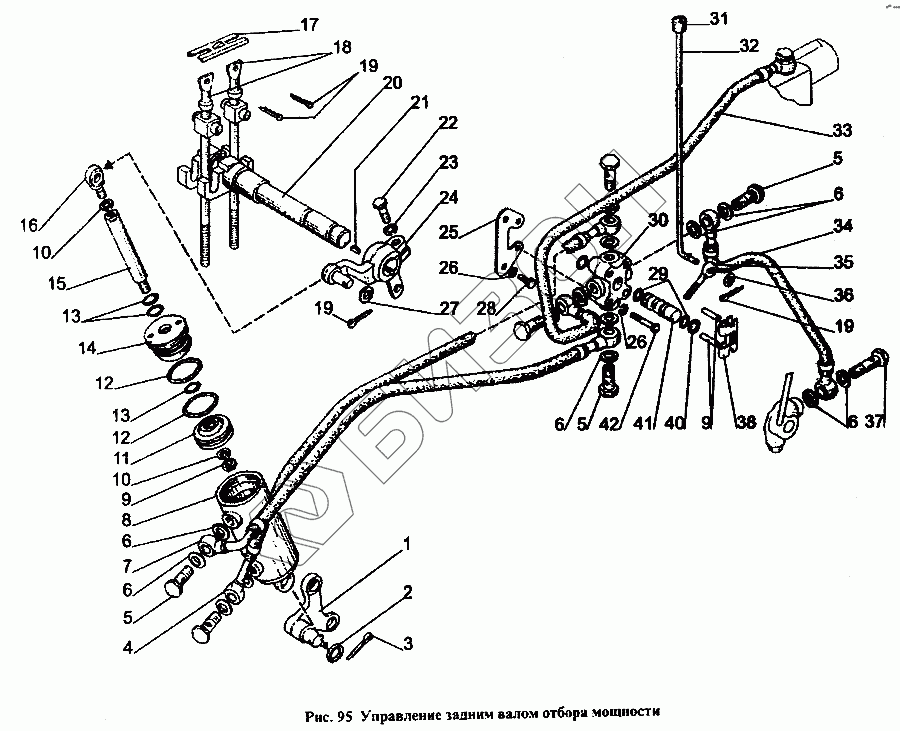

Графический каталог запасных частей к технике: МТЗ-1221. Управление задним ВОМ
1
2
3
4
5
5
5
6
6
6
6
6
7
8
9
10
10
11
12
12
13
13
14
15
16
17
18
19
19
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 80-4216110 | 80-4216110 | Цилиндр в сборе |
Загрузка ...
|
|
| 85-4216115 | 85-4216115 | Кран в сборе |
Загрузка ...
|
|
| 1 | 1221-4216010-В | Кронштейн |
Загрузка ...
|
|
| 2 | SНСН16 | Шайба |
Загрузка ...
|
|
| 3 | 4х36 | Шплинт |
Загрузка ...
|
|
| 4 | 1221-4216130 | Маслопровод |
Загрузка ...
|
|
| 5 | D18-051 | Болт |
Загрузка ...
|
|
| 6 | D18-055-А | Кольцо |
Загрузка ...
|
|
| 7 | 1221-4216130-01 | Маслопровод |
Загрузка ...
|
|
| 8 | 80-4216115 | Корпус |
Загрузка ...
|
|
| 9 | М10 | Гайка |
Загрузка ...
|
|
| 10 | SНР10 | Шайба |
Загрузка ...
|
|
| 11 | 80-4216118 | Поршень |
Загрузка ...
|
|
| 12 | 045-050-30-2-2 | Кольцо |
Загрузка ...
|
|
| 13 | 016-020-25-1-4 | Кольцо |
Загрузка ...
|
|
| 14 | 80-4216116 | Крышка передняя |
Загрузка ...
|
|
| 15 | 80-4216119 | Шток |
Загрузка ...
|
|
| 16 | 80-4216117 | Наконечник |
Загрузка ...
|
|
| 17 | 80-4216039 | Стопор |
Загрузка ...
|
|
| 18 | 80-4216028 | Винт |
Загрузка ...
|
|
| 19 | 3,2х18 | Шплинт |
Загрузка ...
|
|
| 20 | 50-4216010-В | Валик |
Загрузка ...
|
|
| 21 | 6х11 | Шпонка сегментная |
Загрузка ...
|
|
| 22 | М12х35 | Болт |
Загрузка ...
|
|
| 23 | SНР12 | Шайба |
Загрузка ...
|
|
| 24 | 1521-4216025 | Рычаг |
Загрузка ...
|
|
| 25 | 85-4216127 | Пластина |
Загрузка ...
|
|
| 26 | SНР6 | Шайба |
Загрузка ...
|
|
| 27 | SНСН12 | Шайба |
Загрузка ...
|
|
| 28 | М6х16 | Винт |
Загрузка ...
|
|
| 29 | 012-016-25-2-4 | Кольцо |
Загрузка ...
|
|
| 30 | 85-4216121 | Корпус |
Загрузка ...
|
|
| 31 | А13.11.000 | Рукоятка |
Загрузка ...
|
|
| 32 | 85-4216142 | Тяга |
Загрузка ...
|
|
| 33 | 1221-4216135-01 | Маслопровод |
Загрузка ...
|
|
| 34 | 1221-4216135 | Маслопровод |
Загрузка ...
|
|
| 35 | 85-4216123 | Рычаг |
Загрузка ...
|
|
| 36 | SНСН8 | Шайба |
Загрузка ...
|
|
| 37 | 245-1111103 | Болт |
Загрузка ...
|
|
| 38 | 85-4216124 | Стопор |
Загрузка ...
|
|
| 39 | 6х30 | Штифт |
Загрузка ...
|
|
| 40 | 2В16 | Кольцо |
Загрузка ...
|
|
| 41 | 85-4216122 | Золотник |
Загрузка ...
|
|
| 42 | М6х40 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
