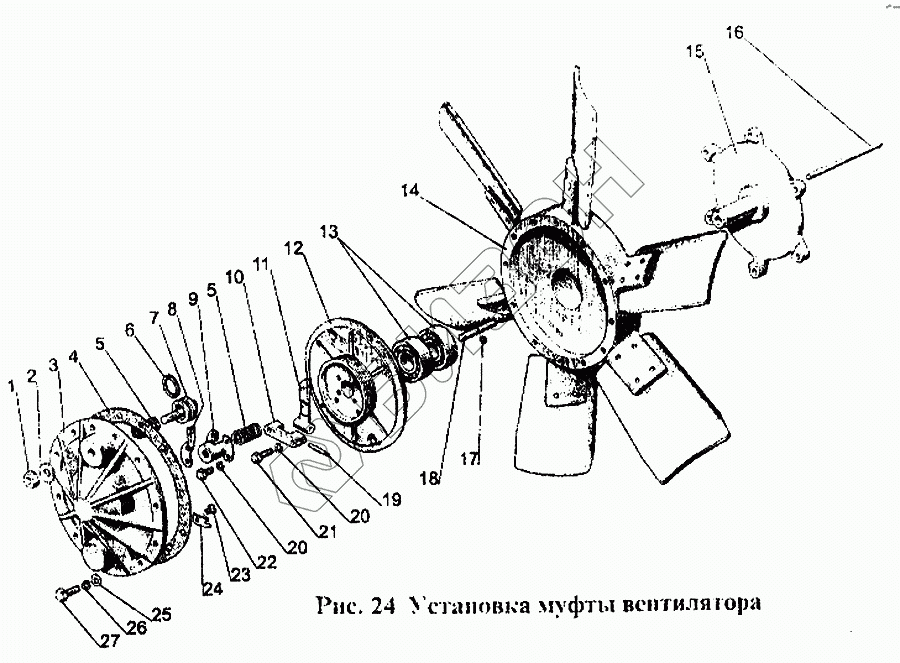

Графический каталог запасных частей к технике: МТЗ-1221. Установка муфты вентилятора
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 260-1308455 | 260-1308455 | Крышка ведомая в сборе |
Загрузка ...
|
|
| 260-1308475 | 260-1308475 | Диск ведущий в сборе |
Загрузка ...
|
|
| 260-1308460 | 260-1308460 | Полумуфта в сборе |
Загрузка ...
|
|
| D-260.2 | D-260.2 | Топливный насос с АМОVТ |
Загрузка ...
|
|
| 260-1308400-01 | 260-1308400-01 | Муфта вентилятора в сборе |
Загрузка ...
|
|
| 1 | М8 | Гайка |
Загрузка ...
|
|
| 2 | SНСН8 | Шайба |
Загрузка ...
|
|
| 3 | 260-1308402 | Крышка ведомая |
Загрузка ...
|
|
| 4 | 260-1308418 | Прокладка |
Загрузка ...
|
|
| 5 | 260-1308448 | Пружина |
Загрузка ...
|
|
| 6 | 020-025-30-2-5 | Кольцо |
Загрузка ...
|
|
| 7 | 260-1308470 | Стопор |
Загрузка ...
|
|
| 8 | 260-1308424 | Скоба |
Загрузка ...
|
|
| 9 | 260-1308423 | Обойма |
Загрузка ...
|
|
| 10 | 260-1308406 | Стойка |
Загрузка ...
|
|
| 11 | 260-1308404 | Клапан |
Загрузка ...
|
|
| 12 | 260-1308413 | Диск ведущий |
Загрузка ...
|
|
| 13 | 6-180204-АSР | Подшипник |
Загрузка ...
|
|
| 14 | 260-1308465 | Диск ведомый |
Загрузка ...
|
|
| 15 | 260-1308415 | Вал привода |
Загрузка ...
|
|
| 16 | 260-1308419 | Шток |
Загрузка ...
|
|
| 17 | 004-007-19-2-1 | Кольцо |
Загрузка ...
|
|
| 18 | 260-1308417 | Толкатель |
Загрузка ...
|
|
| 19 | 260-1308407 | Ось клапана |
Загрузка ...
|
|
| 20 | SНР4 | Шайба |
Загрузка ...
|
|
| 21 | М4х20 | Болт |
Загрузка ...
|
|
| 22 | М4х10 | Винт |
Загрузка ...
|
|
| 23 | 260-1308449 | Винт |
Загрузка ...
|
|
| 24 | 260-1308411 | Захват |
Загрузка ...
|
|
| 25 | SНСН6 | Шайба |
Загрузка ...
|
|
| 26 | SНР6 | Шайба |
Загрузка ...
|
|
| 27 | М6х20 | Винт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
