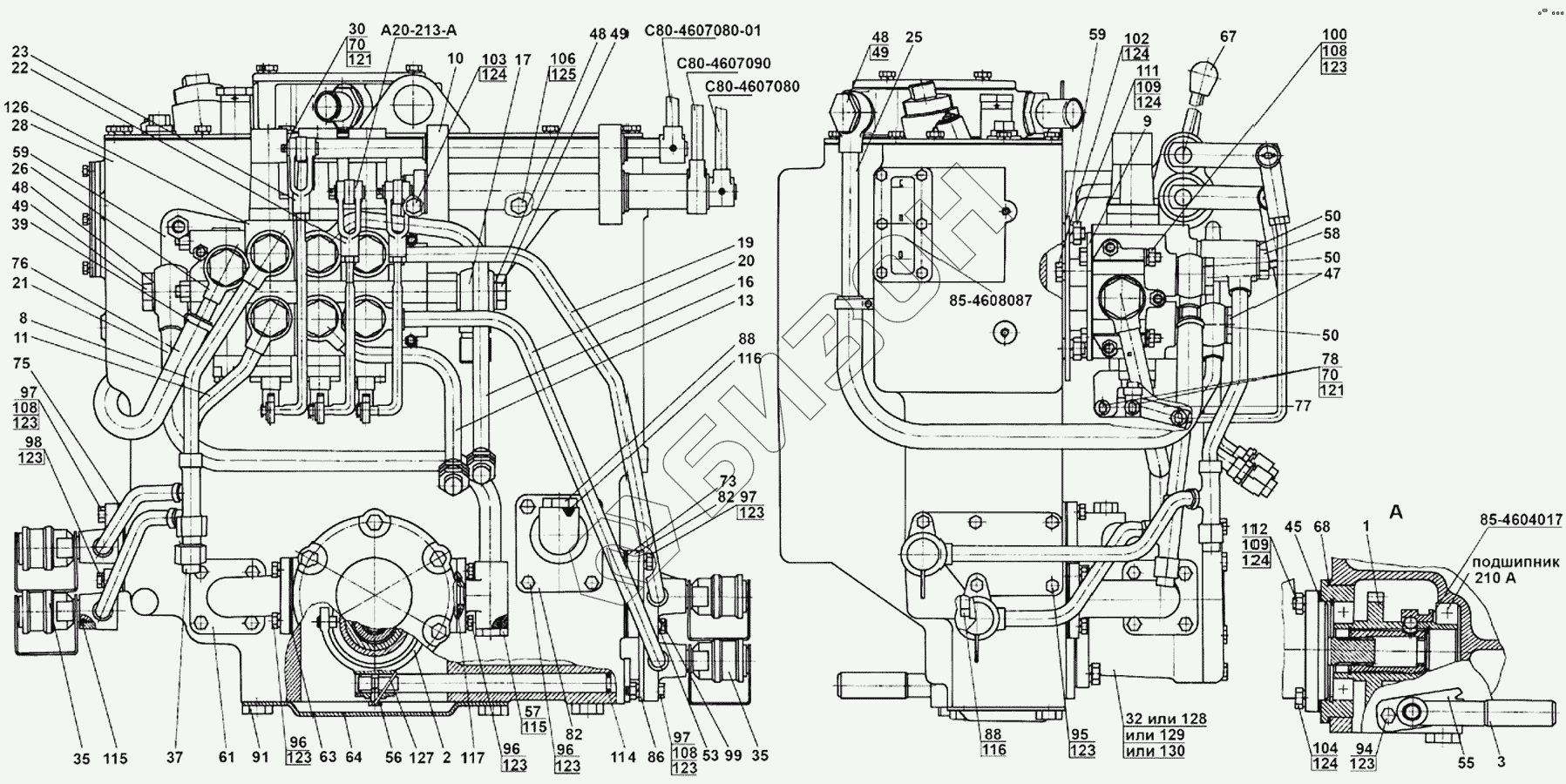

Графический каталог запасных частей к технике: МТЗ-1221.4. Гидроагрегаты и арматура
/96.gif)
А20-213-А
85-4608087
85-4604017
С80-4607080-01
С80-4607090
С80-4607080
210А
1
2
3
8
9
10
11
13
16
17
19
20
21
22
23
25
26
28
30
32
32
32
32
35
35
35
37
39
39
45
47
48
48
48
48
49
49
49
50
50
50
50
53
55
56
57
58
59
59
61
63
64
67
68
70
70
73
75
76
77
78
82
82
86
88
88
91
94
95
96
96
96
97
97
97
98
99
100
102
103
104
106
108
108
108
109
109
111
112
114
115
115
116
116
117
121
121
123
123
123
123
123
123
123
123
123
123
124
124
124
124
124
125
126
127
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| М1221-4600015 | М1221-4600015 | Корпус гидросистемы |
Загрузка ...
|
|
| А20-213-А | А20-213-А | Вилка |
Загрузка ...
|
|
| 85-4608087 | 85-4608087 | Указатель |
Загрузка ...
|
|
| 85-4604017 | 85-4604017 | Муфта |
Загрузка ...
|
|
| С80-4607080-01 | С80-4607080-01 | Рычаг |
Загрузка ...
|
|
| С80-4607090 | С80-4607090 | Рычаг |
Загрузка ...
|
|
| С80-4607080 | С80-4607080 | Рычаг |
Загрузка ...
|
|
| 210А | 210А | Подшипник |
Загрузка ...
|
|
| НР10-4МХ0041А0 | НР10-4МХ0041А0 | Штекер |
Загрузка ...
|
|
| М036.50Б.20 | М036.50Б.20 | Корпус |
Загрузка ...
|
|
| 1 | 85-4604010 | Привод насоса |
Загрузка ...
|
|
| 2 | 85-4604030 | Вилка |
Загрузка ...
|
|
| 3 | 85-4604040 | Рукоятка |
Загрузка ...
|
|
| 8 | С85-4607025 | Труба |
Загрузка ...
|
|
| 9 | С80-4607030 | Кронштейн |
Загрузка ...
|
|
| 10 | 80-4607040-04 | Кронштейн |
Загрузка ...
|
|
| 11 | С85-4607045 | Труба |
Загрузка ...
|
|
| 13 | С85-4607060-Б | Труба |
Загрузка ...
|
|
| 16 | С85-4607080-Б | Труба |
Загрузка ...
|
|
| 17 | 952-4607080 | Штуцер |
Загрузка ...
|
|
| 19 | С85-4607100 | Труба |
Загрузка ...
|
|
| 20 | С85-4607105 | Труба |
Загрузка ...
|
|
| 21 | С80-4607075-Г | Труба |
Загрузка ...
|
|
| 22 | С80-4607260 | Тяга |
Загрузка ...
|
|
| 23 | С80-4607260-01 | Тяга |
Загрузка ...
|
|
| 25 | С80-4607375 | Труба |
Загрузка ...
|
|
| 26 | С80-4607380 | Труба |
Загрузка ...
|
|
| 28 | 85-4608010 | Корпус гидросистемы |
Загрузка ...
|
|
| 30 | А61-030-А1 | Палец |
Загрузка ...
|
|
| 32 | НШ32УКФ-3 | Насос шестеренный |
Загрузка ...
|
|
| 32 | НШ32М-3 | Насос |
Загрузка ...
|
|
| 32 | НШ32МА-3 | Насос |
Загрузка ...
|
|
| 32 | НШ32Д-3 | Насос шестеренный |
Загрузка ...
|
|
| 35 | М036.50Б.10 | Корпус левый |
Загрузка ...
|
|
| 35 | HP10-3MXA0 | Муфта |
Загрузка ...
|
|
| 37 | Н.036.12.010 | Заглушка |
Загрузка ...
|
|
| 39 | ХомутХС-31 | Хомут |
Загрузка ...
|
|
| 39 | TORRO25-40,9-C6W | Хомут |
Загрузка ...
|
|
| 45 | 36-1022054-А | Прокладка |
Загрузка ...
|
|
| 47 | 40-4607032 | Болт |
Загрузка ...
|
|
| 48 | РМ24 | Шайба |
Загрузка ...
|
|
| 48 | 40-4607033-А-01 | Шайба |
Загрузка ...
|
|
| 49 | 40-4607037 | Болт |
Загрузка ...
|
|
| 50 | 40-4607038-А-01 | Шайба |
Загрузка ...
|
|
| 50 | РМ1,2 | Шайба |
Загрузка ...
|
|
| 53 | 50-3401092 | Шайба |
Загрузка ...
|
|
| 55 | 50-4604044 | Пластина |
Загрузка ...
|
|
| 56 | 50-4604046 | Болт вилки |
Загрузка ...
|
|
| 57 | 50-4608027-В | Пробка |
Загрузка ...
|
|
| 58 | 50-4607031 | Болт |
Загрузка ...
|
|
| 59 | 50-4607032-Б | Кронштейн |
Загрузка ...
|
|
| 61 | 70-4607096-А | Патрубок |
Загрузка ...
|
|
| 63 | 50-4607097 | Прокладка |
Загрузка ...
|
|
| 64 | 50-4607099 | Крышка |
Загрузка ...
|
|
| 67 | 70-3401093 | Наконечник |
Загрузка ...
|
|
| 68 | 70-4604037 | Прокладка |
Загрузка ...
|
|
| 70 | 70-4607144 | Шайба |
Загрузка ...
|
|
| 73 | 70-4608033 | Прокладка |
Загрузка ...
|
|
| 75 | 80-4608019 | Крышка |
Загрузка ...
|
|
| 76 | С80-4607063 | Шланг |
Загрузка ...
|
|
| 77 | С80-4607086 | Рычаг |
Загрузка ...
|
|
| 78 | С80-4607088 | Палец |
Загрузка ...
|
|
| 82 | 85-3407101 | Патрубок |
Загрузка ...
|
|
| 86 | 85-4607432 | Кронштейн |
Загрузка ...
|
|
| 88 | 85-4608021 | Пробка |
Загрузка ...
|
|
| 91 | 1221-1802091 | Пробка резьбовая |
Загрузка ...
|
|
| 94 | БолтМ8-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 95 | БолтМ8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 96 | БолтМ8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 97 | БолтМ8-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 98 | БолтМ8-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 99 | БолтМ8-6gх45.88.35.019 | Болт |
Загрузка ...
|
|
| 100 | БолтМ8-6gх65.88.35.019 | Болт |
Загрузка ...
|
|
| 102 | БолтМ10-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 103 | БолтМ10-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 104 | БолтМ10-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 106 | БолтМ12-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 108 | ГайкаМ8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 109 | ГайкаМ10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 111 | ШпилькаМ103р,6gх20.66.019 | Шпилька |
Загрузка ...
|
|
| 112 | ШпилькаМ103р,6gх35.66.019 | Шпилька |
Загрузка ...
|
|
| 114 | 013-017-25-1-4 | Кольцо |
Загрузка ...
|
|
| 115 | 017-022-30-1-4 | Кольцо |
Загрузка ...
|
|
| 116 | 021-025-25-1-4 | Кольцо |
Загрузка ...
|
|
| 117 | 035-040-30-1-4 | Кольцо |
Загрузка ...
|
|
| 121 | Шплинт3,2х18.019 | Шплинт |
Загрузка ...
|
|
| 123 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 124 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 125 | Шайба12.ОТ | Шайба |
Загрузка ...
|
|
| 126 | RS-213Mita | Распределитель |
Загрузка ...
|
|
| 127 | Проволока1,0-О-С | Проволока 1,0-О-С |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
