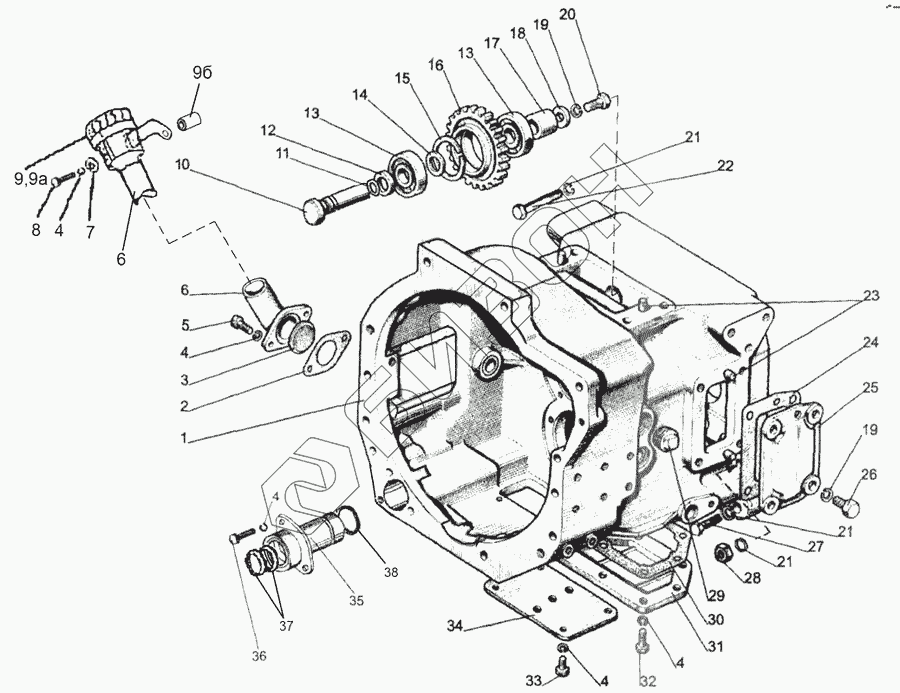

Графический каталог запасных частей к технике: МТЗ-1221.4. Корпус сцепления
/10.gif)
1
2
3
4
4
4
4
4
5
6
6
7
8
9
9а
9б
10
11
12
13
13
14
15
16
17
18
19
19
20
21
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1221.4-1600010-01 | 1221.4-1600010-01 | Корпус сцепления |
Загрузка ...
|
|
| 1221.4-1600010-02 | 1221.4-1600010-02 | Корпус сцепления |
Загрузка ...
|
|
| 86-1802015-Б | 86-1802015-Б | Обойма |
Загрузка ...
|
|
| 70-1601330 | 70-1601330 | Шестерня 70-1601331 с кольцами в сборе |
Загрузка ...
|
|
| 1522-1601300 | 1522-1601300 | Горловина заливная |
Загрузка ...
|
|
| 1 | 1221.4-1601015 | Корпус |
Загрузка ...
|
|
| 2 | 240-1002082-A | Прокладка |
Загрузка ...
|
|
| 3 | 240-1002085 | Сетка |
Загрузка ...
|
|
| 4 | ШП8 | Шайба |
Загрузка ...
|
|
| 5 | M8х20 | Болт |
Загрузка ...
|
|
| 6 | 1522-1601310 | Горловина заливная |
Загрузка ...
|
|
| 7 | ШЧ8 | Шайба |
Загрузка ...
|
|
| 8 | М8х50 | Болт |
Загрузка ...
|
|
| 9 | 082-1103010 | Пробка |
Загрузка ...
|
|
| 9а | 36-1101070 | Цепочка |
Загрузка ...
|
|
| 9б | 2022-1601306-02 | Втулка |
Загрузка ...
|
|
| 10 | 80-1601335 | Ось |
Загрузка ...
|
|
| 11 | 020-025-30-1-6 | Кольцо |
Загрузка ...
|
|
| 12 | 80-1601337 | Шайба |
Загрузка ...
|
|
| 13 | 305A | Подшипник |
Загрузка ...
|
|
| 14 | 70-1601333 | Кольцо |
Загрузка ...
|
|
| 15 | С62 | Кольцо |
Загрузка ...
|
|
| 16 | 70-1601331 | Шестерня промежуточная |
Загрузка ...
|
|
| 17 | 80-1601336 | Втулка |
Загрузка ...
|
|
| 18 | 80-1601334 | Шайба |
Загрузка ...
|
|
| 19 | ШП12 | Шайба |
Загрузка ...
|
|
| 20 | M12х35 | Болт |
Загрузка ...
|
|
| 21 | ШП20 | Шайба |
Загрузка ...
|
|
| 22 | 70-4605036-03 | Болт |
Загрузка ...
|
|
| 23 | ШЦК10x25 | Штифт |
Загрузка ...
|
|
| 24 | 80-1601343 | Прокладка |
Загрузка ...
|
|
| 25 | 80-1601342 | Крышка |
Загрузка ...
|
|
| 26 | M12х30 | Болт |
Загрузка ...
|
|
| 27 | 70-4605036 | Болт |
Загрузка ...
|
|
| 28 | ГайкаM20 | Гайка |
Загрузка ...
|
|
| 29 | ПККГ11,4dm | Пробка |
Загрузка ...
|
|
| 30 | 80-1601314 | Прокладка |
Загрузка ...
|
|
| 31 | 80-1601313 | Крышка |
Загрузка ...
|
|
| 32 | M8х25 | Болт |
Загрузка ...
|
|
| 33 | M8х16 | Болт |
Загрузка ...
|
|
| 34 | 50-1601341 | Крышка сцепления |
Загрузка ...
|
|
| 35 | 2022Д-1802020 | Обойма |
Загрузка ...
|
|
| 36 | M8х35 | Болт |
Загрузка ...
|
|
| 37 | 2.2-38х58-1 | Манжета |
Загрузка ...
|
|
| 38 | 048-052-25-2-4 | Кольцо |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
