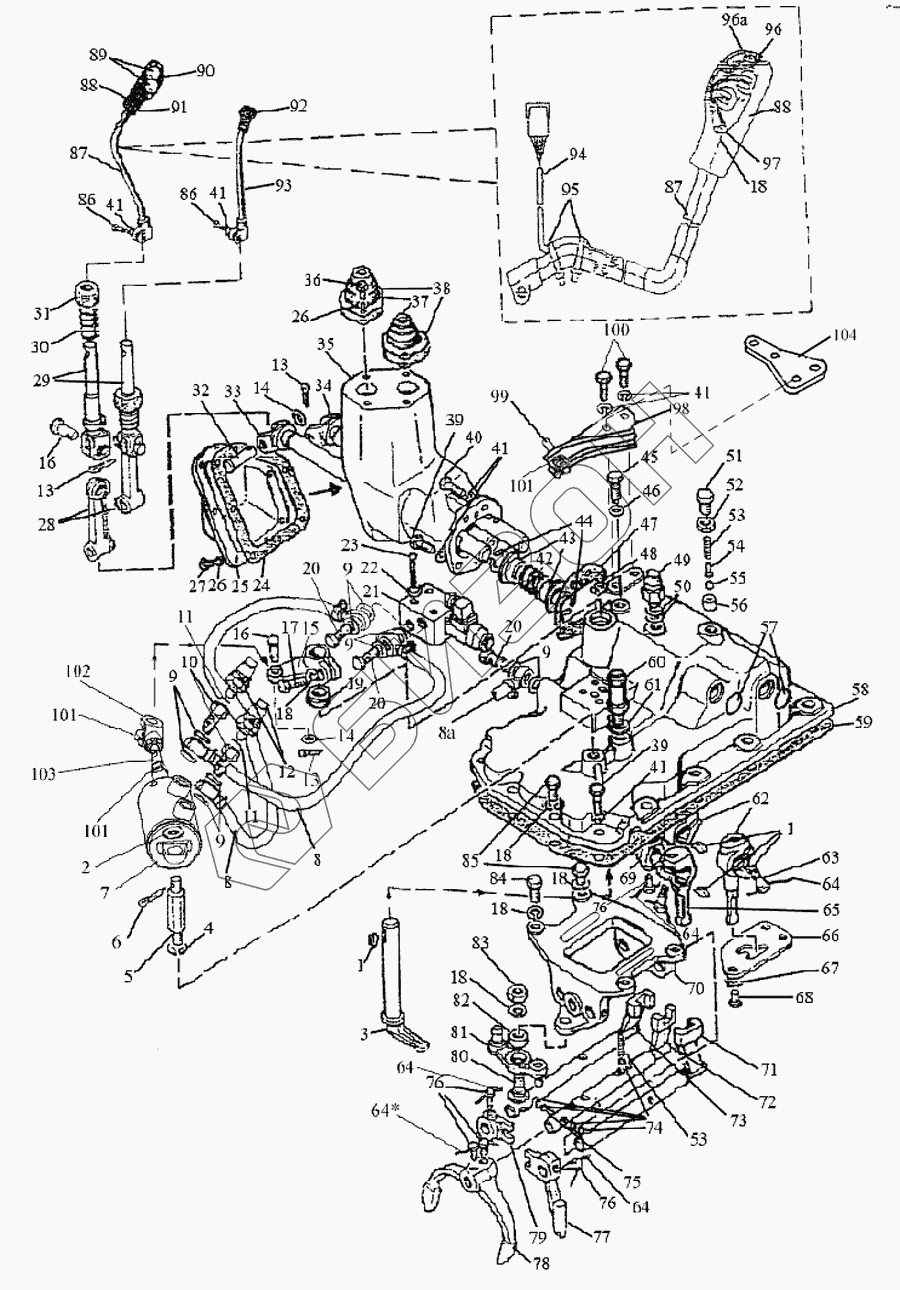

Графический каталог запасных частей к технике: МТЗ-1221.4. Механизм управления коробкой передач
/27.gif)
1
1
2
3
4
5
6
7
8
8
8а
9
9
9
9
9
10
11
11
12
13
13
13
14
14
15
16
16
17
18
18
18
18
18
18
19
20
20
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
41
41
41
41
41
42
43
44
45
46
47
48
49
50
51
52
53
53
54
55
56
57
58
59
60
61
62
63
64
64
64
64
64
65
66
67
68
69
70
71
72
73
74
75
76
76
76
77
78
79
80
81
82
83
84
85
86
86
87
87
88
88
89
90
91
92
93
94
95
96
96а
97
98
99
100
101
101
101
102
103
104
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1222-1702010 | 1222-1702010 | Механизм управления коробкой передач |
Загрузка ...
|
|
| 1222-1702080 | 1222-1702080 | Корпус вилок |
Загрузка ...
|
|
| 1 | 6x10 | Шпонка |
Загрузка ...
|
|
| 2 | ШЧ16 | Шайба |
Загрузка ...
|
|
| 3 | 1222-1702093 | Рычаг |
Загрузка ...
|
|
| 4 | ШП16 | Шайба |
Загрузка ...
|
|
| 5 | 1222-1702096 | Ось |
Загрузка ...
|
|
| 6 | 3,2х25 | Шплинт |
Загрузка ...
|
|
| 7 | 2102-4216110-Б | Цилиндр |
Загрузка ...
|
|
| 8 | 1222-1702130 | Маслопровод |
Загрузка ...
|
|
| 8а | 1222-1702130-01 | Маслопровод |
Загрузка ...
|
|
| 9 | Д18-055-А | Шайба |
Загрузка ...
|
|
| 10 | 1222-1702114 | Штуцер |
Загрузка ...
|
|
| 11 | 009-012-19-1-4 | Кольцо |
Загрузка ...
|
|
| 12 | ДСДМ-М | Датчик сигнализатора давления |
Загрузка ...
|
|
| 13 | 3,2x18 | Шплинт |
Загрузка ...
|
|
| 14 | 85-4619014 | Шайба |
Загрузка ...
|
|
| 15 | 1222-1702092 | Рычаг |
Загрузка ...
|
|
| 16 | 12x32 | Палец |
Загрузка ...
|
|
| 17 | М12х35 | Болт |
Загрузка ...
|
|
| 18 | ШП12 | Шайба |
Загрузка ...
|
|
| 19 | 2.2-25x42-1 | Манжета |
Загрузка ...
|
|
| 20 | Д18-051 | Болт |
Загрузка ...
|
|
| 21 | RH06101-012,00GA-АMР | Гидрораспределитель |
Загрузка ...
|
|
| 22 | ШП5 | Шайба |
Загрузка ...
|
|
| 23 | В.М5х50 | Винт |
Загрузка ...
|
|
| 24 | 80-1702068 | Прокладка |
Загрузка ...
|
|
| 25 | 80-1702067 | Крышка |
Загрузка ...
|
|
| 26 | ШП6 | Шайба |
Загрузка ...
|
|
| 27 | М6х16 | Винт |
Загрузка ...
|
|
| 28 | 80С-1702073 | Рычаг |
Загрузка ...
|
|
| 29 | 80С-1702074 | Вилка |
Загрузка ...
|
|
| 30 | 77.37.117 | Пружина |
Загрузка ...
|
|
| 31 | 142-1702032 | Сфера |
Загрузка ...
|
|
| 32 | 12x55 | Палец |
Загрузка ...
|
|
| 33 | 1222-1702070 | Вал |
Загрузка ...
|
|
| 34 | 80С-1702060 | Вал |
Загрузка ...
|
|
| 35 | 80-1702078-А | Корпус |
Загрузка ...
|
|
| 36 | М6х20 | Винт |
Загрузка ...
|
|
| 37 | 55-47-569-А | Чехол |
Загрузка ...
|
|
| 38 | 80С-1702075 | Шайба |
Загрузка ...
|
|
| 39 | M10x35 | Болт |
Загрузка ...
|
|
| 40 | М10x40 | Болт |
Загрузка ...
|
|
| 41 | ШП10 | Шайба |
Загрузка ...
|
|
| 42 | 80-4608057 | Пружина |
Загрузка ...
|
|
| 43 | 1222-1702064 | Втулка |
Загрузка ...
|
|
| 44 | С25 | Кольцо |
Загрузка ...
|
|
| 45 | 1222-1702048 | Винт |
Загрузка ...
|
|
| 46 | 85-1702051 | Шайба |
Загрузка ...
|
|
| 47 | 80C-1702066 | Прокладка |
Загрузка ...
|
|
| 48 | 8x16 | Штифт |
Загрузка ...
|
|
| 49 | BK12-41 | Выключатель |
Загрузка ...
|
|
| 50 | 50-1702048 | Прокладка |
Загрузка ...
|
|
| 51 | 70-1703204 | Болт |
Загрузка ...
|
|
| 52 | M16 | Гайка |
Загрузка ...
|
|
| 53 | 50-1702148-А | Пружина фиксатора |
Загрузка ...
|
|
| 54 | 80-1704039 | Направляющая |
Загрузка ...
|
|
| 55 | 10,0-60 | Шарик ГОСТ 3722-81 |
Загрузка ...
|
|
| 56 | 70-1703013 | Втулка |
Загрузка ...
|
|
| 57 | 28-10 | Заглушка |
Загрузка ...
|
|
| 58 | 1222-1702030 | Крышка |
Загрузка ...
|
|
| 59 | 85-1702026 | Прокладка |
Загрузка ...
|
|
| 60 | 85-1702270 | Сапун |
Загрузка ...
|
|
| 61 | B50-3522023 | Прокладка |
Загрузка ...
|
|
| 62 | 85-1702055 | Рычаг |
Загрузка ...
|
|
| 63 | 80-1702108 | Болт |
Загрузка ...
|
|
| 64 | 1,6-О-C | Проволока |
Загрузка ...
|
|
| 65 | 1222-1702055 | Рычаг |
Загрузка ...
|
|
| 66 | 1222-1702052 | Кулиса |
Загрузка ...
|
|
| 67 | 80-3401013 | Шайба |
Загрузка ...
|
|
| 68 | M10x20 | Болт |
Загрузка ...
|
|
| 69 | 1222-1702074 | Втулка |
Загрузка ...
|
|
| 70 | 1222-1702081 | Корпус вилок |
Загрузка ...
|
|
| 71 | 1222-1702084 | Поводок |
Загрузка ...
|
|
| 72 | 1222-1702086 | Поводок |
Загрузка ...
|
|
| 73 | 1222-1702083 | Поводок |
Загрузка ...
|
|
| 74 | 9,922-100 | Шарик |
Загрузка ...
|
|
| 75 | 85-1702301 | Ось |
Загрузка ...
|
|
| 76 | 220-1702061 | Болт |
Загрузка ...
|
|
| 77 | 1222-1702109 | Поводок |
Загрузка ...
|
|
| 78 | 1222-1702091 | Вилка |
Загрузка ...
|
|
| 79 | 1222-1702107 | Ограничитель |
Загрузка ...
|
|
| 80 | 1222-1702112 | Ось |
Загрузка ...
|
|
| 81 | 1222-1702105 | Коромысло |
Загрузка ...
|
|
| 82 | 941,2 | Подшипник |
Загрузка ...
|
|
| 83 | M12 | Гайка |
Загрузка ...
|
|
| 84 | M12x30 | Болт |
Загрузка ...
|
|
| 85 | 50-1702092 | Болт призонный М12х42 |
Загрузка ...
|
|
| 86 | M10х30 | Болт |
Загрузка ...
|
|
| 87 | 1222-1702610-А1 | Рычаг |
Загрузка ...
|
|
| 88 | 75-1702505 | Рукоятка |
Загрузка ...
|
|
| 89 | ВК12-1 | Выключатель |
Загрузка ...
|
|
| 90 | 4х30 | Штифт |
Загрузка ...
|
|
| 91 | 75-1702502 | Крышка |
Загрузка ...
|
|
| 92 | А15.05.020 | Рукоятка |
Загрузка ...
|
|
| 93 | 2022-1702500-А | Рычаг |
Загрузка ...
|
|
| 94 | 1221-3724925-А | Жгут |
Загрузка ...
|
|
| 95 | 80-3723045 | Манжета |
Загрузка ...
|
|
| 96 | АЛ307КМА0.336.076 | Светодиод |
Загрузка ...
|
|
| 96а | АЛ307ЧМА0.336.076 | Светодиод |
Загрузка ...
|
|
| 97 | М12х1,25-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 98 | 2022-1702090 | Кронштейн |
Загрузка ...
|
|
| 99 | 2022-1702093 | Болт |
Загрузка ...
|
|
| 100 | М10х30 | Болт |
Загрузка ...
|
|
| 101 | ГайкаМ10 | Гайка |
Загрузка ...
|
|
| 102 | 822-3502203 | Вилка |
Загрузка ...
|
|
| 103 | 2022-1702094 | Шпилька |
Загрузка ...
|
|
| 104 | 85-3503046 | Кронштейн |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
