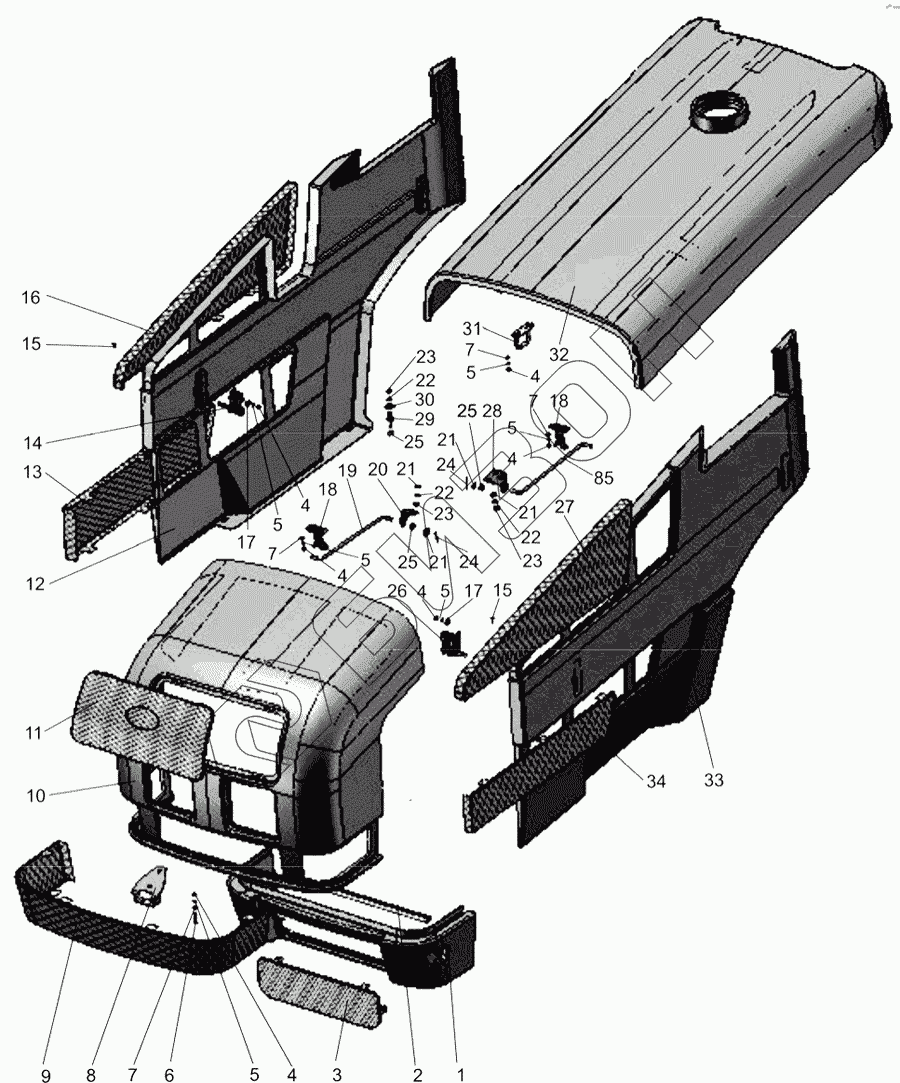

Графический каталог запасных частей к технике: МТЗ-1221.4. Облицовка
/122.gif)
1
2
3
4
4
4
4
4
4
5
5
5
5
5
5
6
7
7
7
7
8
9
10
11
12
13
14
15
15
16
17
17
18
18
19
20
21
21
21
21
22
22
22
23
23
23
24
24
25
25
25
26
27
28
29
30
31
32
33
34
85
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ТА1222-8400025 | Фартук |
Загрузка ...
|
|
| 2 | А37.08.045 | Уплотнитель |
Загрузка ...
|
|
| 3 | 923-8401088 | Решетка |
Загрузка ...
|
|
| 4 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 5 | Шайба6Т | Шайба |
Загрузка ...
|
|
| 6 | В.М6-6gх40.58.019 | Винт |
Загрузка ...
|
|
| 7 | С6.01.019 | Шайба |
Загрузка ...
|
|
| 8 | 1523-8402420 | Скоба |
Загрузка ...
|
|
| 9 | 1523-8401087 | Решетка |
Загрузка ...
|
|
| 10 | ТА1222-8400015 | Фартук |
Загрузка ...
|
|
| 11 | 950.3-8401090 | Решетка |
Загрузка ...
|
|
| 12 | ТА1222-8402320 | Боковина |
Загрузка ...
|
|
| 13 | 1523-8402318 | Решетка |
Загрузка ...
|
|
| 14 | 923-8402410-01 | Замок |
Загрузка ...
|
|
| 15 | WFS-4213 | Саморез |
Загрузка ...
|
|
| 16 | 1523.4-8402322 | Решетка |
Загрузка ...
|
|
| 17 | С6.01.019 | Шайба |
Загрузка ...
|
|
| 18 | 950.3-8400050 | Зажим |
Загрузка ...
|
|
| 19 | 90-8400070-01 | Тяга |
Загрузка ...
|
|
| 20 | 950.3-8400101 | Кронштейн |
Загрузка ...
|
|
| 21 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 22 | Гайка8Т | Шайба |
Загрузка ...
|
|
| 23 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 24 | 3.2х25.019 | Шплинт |
Загрузка ...
|
|
| 25 | 549А-1305044 | Кольцо |
Загрузка ...
|
|
| 26 | 923-8402410 | Замок |
Загрузка ...
|
|
| 27 | 1523-8402319 | Решетка |
Загрузка ...
|
|
| 28 | 950.3-8400102 | Кронштейн |
Загрузка ...
|
|
| 29 | 923-8400011 | Фиксатор |
Загрузка ...
|
|
| 30 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 31 | 1221-8402420 | Скоба |
Загрузка ...
|
|
| 32 | ТА1222-8402020 | Капот |
Загрузка ...
|
|
| 33 | ТА1222-8402310 | Боковина |
Загрузка ...
|
|
| 34 | 950.3-8402318 | Решетка |
Загрузка ...
|
|
| 35 | 1523-8402030 | Рама |
Загрузка ...
|
|
| 36 | 1523-8402041 | Кронштейн |
Загрузка ...
|
|
| 37 | 822-8400080-03 | Трос управления |
Загрузка ...
|
|
| 38 | 1523-8402039 | Кронштейн |
Загрузка ...
|
|
| 39 | С12.01.019 | Шайба |
Загрузка ...
|
|
| 40 | М12х1.25-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 41 | В.М5-6gх12.58.019 | Винт |
Загрузка ...
|
|
| 42 | 70-4803023 | Муфта |
Загрузка ...
|
|
| 43 | 10.ОТ | Шайба |
Загрузка ...
|
|
| 44 | М10-6gх30.88.35.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 45 | 70-3401093 | Наконечник |
Загрузка ...
|
|
| 46 | 923-8400033 | Стержень |
Загрузка ...
|
|
| 47 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 48 | 920-8400140 | Опора |
Загрузка ...
|
|
| 49 | 80-8402410 | Замок |
Загрузка ...
|
|
| 50 | М6-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 51 | 1523-8402060 | Дуга |
Загрузка ...
|
|
| 52 | М8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 53 | 1523-8402085 | Кронштейн |
Загрузка ...
|
|
| 54 | М6-6gх14.88.35.019 | Болт ГОСТ 7798-70 |
Загрузка ...
|
|
| 55 | 1321-8402095-Б | Фиксатор |
Загрузка ...
|
|
| 56 | М6-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 57 | 923-8400060 | Кронштейн |
Загрузка ...
|
|
| 58 | 1523-8400170 | Опора |
Загрузка ...
|
|
| 59 | 920-8400140-01 | Опора |
Загрузка ...
|
|
| 60 | 1523.4-8400086 | Стяжка |
Загрузка ...
|
|
| 61 | 1523.4-8400088 | Пластина |
Загрузка ...
|
|
| 62 | М8-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 63 | М8-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 64 | 21054 | Пневмоподъемник |
Загрузка ...
|
|
| 65 | 80-6707096 | Ось |
Загрузка ...
|
|
| 66 | 923-8400045 | Петля |
Загрузка ...
|
|
| 67 | 923-8400040 | Опора |
Загрузка ...
|
|
| 68 | 923-8400031 | Ось |
Загрузка ...
|
|
| 69 | 1523.4-8400087 | Стяжка |
Загрузка ...
|
|
| 70 | 923-8400140-01 | Опора |
Загрузка ...
|
|
| 71 | 923-8402095-Б | Фиксатор |
Загрузка ...
|
|
| 72 | М8-6gх50.88.35.019 | Болт |
Загрузка ...
|
|
| 73 | 1523.4-8402070 | Стойка |
Загрузка ...
|
|
| 74 | 923-8400033-01 | Стержень |
Загрузка ...
|
|
| 75 | М10-3p,6gх45.66.019 | Шпилька |
Загрузка ...
|
|
| 76 | 1523-8402110 | Планка |
Загрузка ...
|
|
| 77 | М6-6gх45.88.35.019 | Болт ГОСТ 7798-70 |
Загрузка ...
|
|
| 78 | 80-6708225 | Кронштейн |
Загрузка ...
|
|
| 79 | 90-8400012-Б | Кронштейн |
Загрузка ...
|
|
| 80 | 1523.4-8402090 | Дуга |
Загрузка ...
|
|
| 81 | 2022Д-1001207-04 | Болт |
Загрузка ...
|
|
| 82 | 1523.4-8402101 | Экран |
Загрузка ...
|
|
| 83 | 1523-8402082-01 | Обечайка |
Загрузка ...
|
|
| 84 | С10.01.019 | Шайба |
Загрузка ...
|
|
| 85 | 90-8400070-06 | Тяга |
Загрузка ...
|
|
| 86 | 1523.4-8400140 | Опора |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
