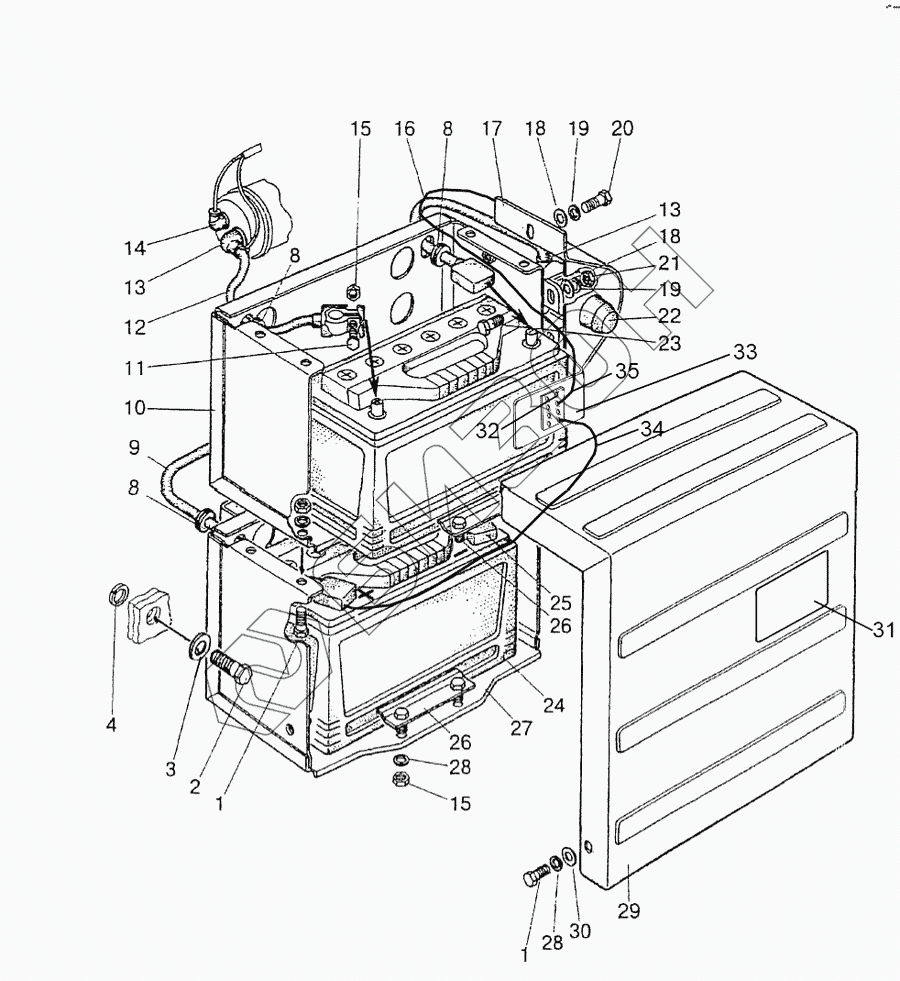

Графический каталог запасных частей к технике: МТЗ-1221.4. Установка батарей аккумуляторных
/65.gif)
1
1
2
3
4
8
8
8
9
10
11
12
13
13
14
15
15
16
17
18
18
19
19
20
21
22
23
24
25
26
26
27
28
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | M8x20 | Болт |
Загрузка ...
|
|
| 2 | M16x40 | Болт |
Загрузка ...
|
|
| 3 | ШЧ16 | Шайба |
Загрузка ...
|
|
| 4 | ШП16 | Шайба |
Загрузка ...
|
|
| 8 | 50-4607064 | Втулка |
Загрузка ...
|
|
| 9 | 1221В-3724044В | Провод |
Загрузка ...
|
|
| 10 | 1221B-3703010-02 | Контейнер |
Загрузка ...
|
|
| 11 | M8x30 | Болт |
Загрузка ...
|
|
| 12 | 1221В-3724041 | Провод |
Загрузка ...
|
|
| 13 | ТМ-59-6000-38 | Наконечник резиновый |
Загрузка ...
|
|
| 14 | 54.24.445-Б | Наконечник |
Загрузка ...
|
|
| 15 | ГайкаM8 | Г айка M8 |
Загрузка ...
|
|
| 16 | 923-3724042 | Провод |
Загрузка ...
|
|
| 17 | 1522-3703025 | Кожух |
Загрузка ...
|
|
| 18 | ШЧ6 | Шайба |
Загрузка ...
|
|
| 19 | ШП6 | Шайба |
Загрузка ...
|
|
| 20 | БолтM6X16 | Болт |
Загрузка ...
|
|
| 21 | ГайкаM6 | Г айка M6 |
Загрузка ...
|
|
| 22 | 3737.15 | Выключатель батарей 24В дистанционный |
Загрузка ...
|
|
| 23 | M6x20 | Болт |
Загрузка ...
|
|
| 24 | 3703.26 | Батарея аккумуляторная 12/120 |
Загрузка ...
|
|
| 25 | 1221В-3724075 | Провод |
Загрузка ...
|
|
| 26 | 80B-3703020 | Прижим |
Загрузка ...
|
|
| 27 | 1221B-3703010 | Контейнер |
Загрузка ...
|
|
| 28 | ШайбаШЧ8 | Шайба ШЧ8 |
Загрузка ...
|
|
| 29 | 1221B-3703020-01 | Кожух |
Загрузка ...
|
|
| 30 | ШайбаШЧ8 | Шайба ШЧ8 |
Загрузка ...
|
|
| 31 | 822-3801341-Б | Щиток |
Загрузка ...
|
|
| 32 | 3722.55 | Блок предохранителей |
Загрузка ...
|
|
| 33 | 1222.4-3722001 | Кронштейн |
Загрузка ...
|
|
| 34 | 920-3724368-Б | Провод |
Загрузка ...
|
|
| 35 | 1222.4-3724045 | Провод |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
