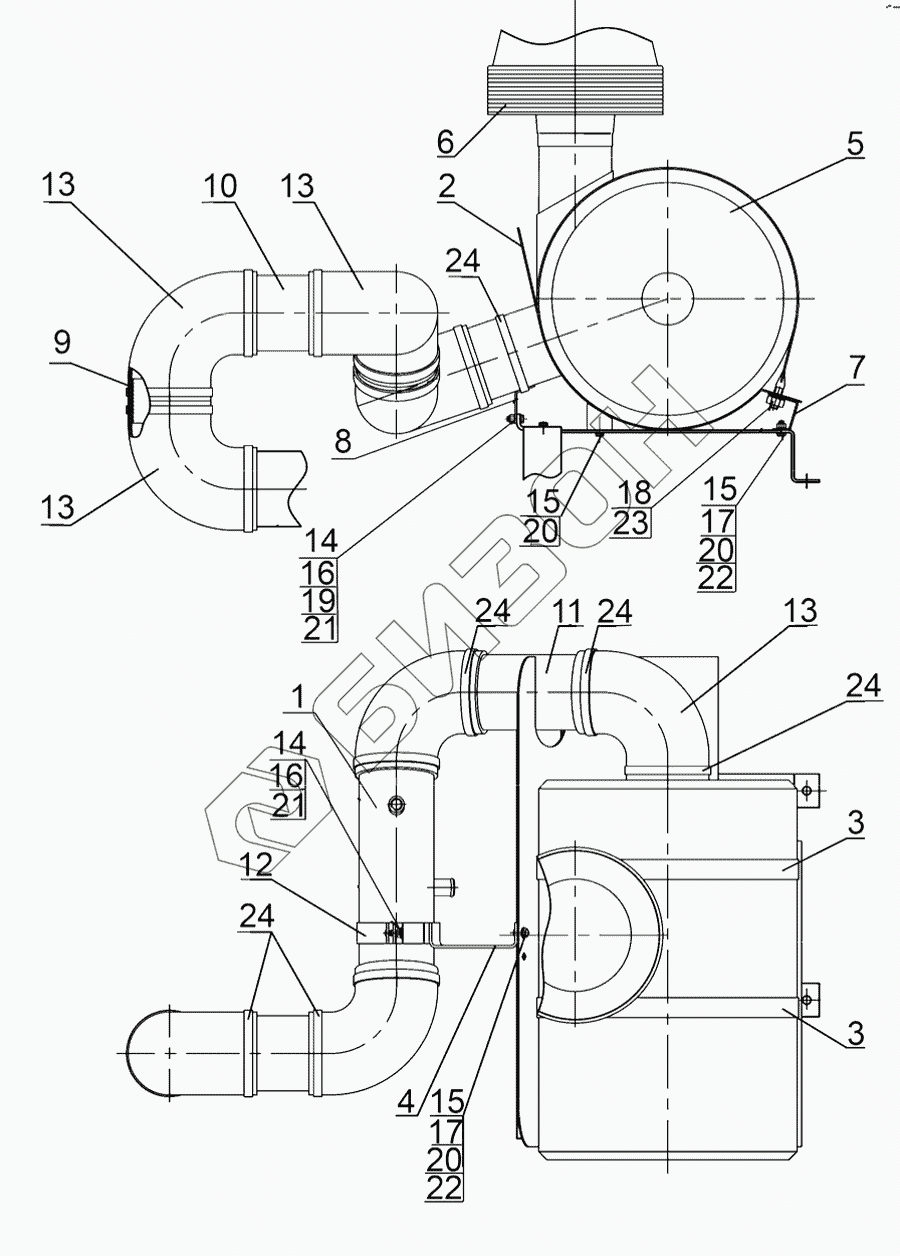

Графический каталог запасных частей к технике: МТЗ-1221.4. Установка воздухоочистителя
/5.gif)
1
2
3
3
4
5
6
7
8
9
10
11
12
13
13
13
13
14
14
15
15
15
16
16
17
17
18
19
20
20
20
21
21
22
22
23
24
24
24
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1523.4-1109125 | 1523.4-1109125 | Установка воздухоочистителя |
Загрузка ...
|
|
| 1 | 1523.4-1109025 | Воздухопровод |
Загрузка ...
|
|
| 2 | 1523.4-1109110 | Опора |
Загрузка ...
|
|
| 3 | 1522-1109025 | Хомут |
Загрузка ...
|
|
| 4 | 1121В-1109010 | Кронштейн |
Загрузка ...
|
|
| 5 | 260-1109015-02 | Воздухоочиститель |
Загрузка ...
|
|
| 6 | А53.21.000-02 | Моноциклон |
Загрузка ...
|
|
| 7 | 1523.4-1109022 | Кронштейн |
Загрузка ...
|
|
| 8 | 1523.4-1109023 | Кронштейн |
Загрузка ...
|
|
| 9 | 1523.4-1109024 | Труба |
Загрузка ...
|
|
| 10 | 1523.4-1109024-01 | Труба |
Загрузка ...
|
|
| 11 | 1523.4-1109024-02 | Труба |
Загрузка ...
|
|
| 12 | 1221В-1109008 | Скоба |
Загрузка ...
|
|
| 13 | 260-1109009-А | Патрубок |
Загрузка ...
|
|
| 14 | М6-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 15 | М8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 16 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 17 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 18 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 19 | С6.01.019 | Шайба |
Загрузка ...
|
|
| 20 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 21 | Шайба6Т | Шайба |
Загрузка ...
|
|
| 22 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 23 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 24 | TORRO90-110,9-С6W | Хомут |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
