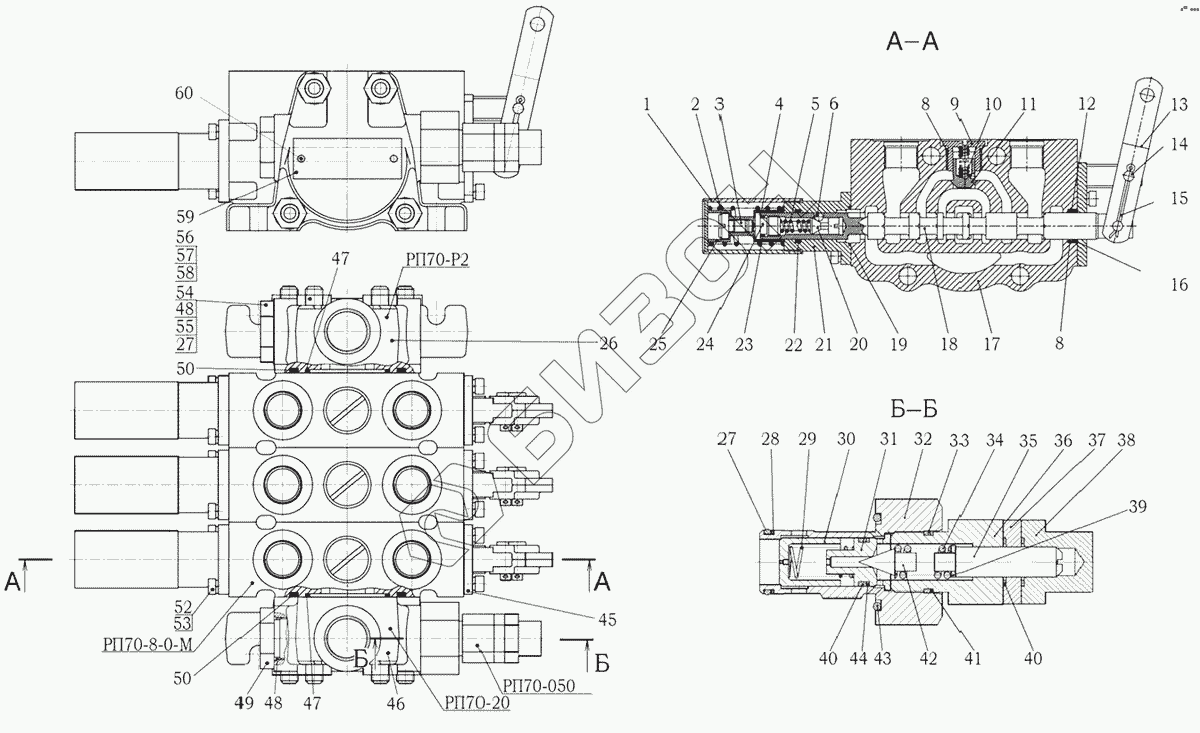

Графический каталог запасных частей к технике: МТЗ-1221.4. Гидрораспределитель РП70
/107.gif)
РП70-8-0-M
1
2
3
4
5
6
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
40
41
42
43
44
45
46
46
47
47
48
48
49
50
50
50
52
53
54
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| РП70-8-0-M | РП70-8-0-M | Секция распределителя |
Загрузка ...
|
|
| РП70-888-000-MMM-20Р2 | РП70-888-000-MMM-20Р2 | Гидрораспределитель |
Загрузка ...
|
|
| 1 | РП70-090 | Труба |
Загрузка ...
|
|
| 2 | Р16.3.10.10 | Пружина |
Загрузка ...
|
|
| 3 | РП70-026 | Винт |
Загрузка ...
|
|
| 4 | РП70-018-01 | Тарелка |
Загрузка ...
|
|
| 5 | РП70-033 | Пружина |
Загрузка ...
|
|
| 6 | Шарик5,556-100 | Шарик |
Загрузка ...
|
|
| 8 | 017-020-19-2-2 | Кольцо |
Загрузка ...
|
|
| 9 | РП70-024 | Пробка |
Загрузка ...
|
|
| 10 | РП70-027 | Пружина |
Загрузка ...
|
|
| 11 | РП70-023 | Затвор |
Загрузка ...
|
|
| 12 | РП70-031 | Кольцо |
Загрузка ...
|
|
| 13 | РП70-042 | Планка |
Загрузка ...
|
|
| 14 | Палец6х18 | Палец 6х18 |
Загрузка ...
|
|
| 15 | Шплинт2х40.019 | Шплинт |
Загрузка ...
|
|
| 16 | РП70-032 | Кольцо |
Загрузка ...
|
|
| 17 | РП70-011 | Корпус секции распределителя |
Загрузка ...
|
|
| 18 | РП70-013 | Золотник |
Загрузка ...
|
|
| 19 | 030-034-25-2-2 | Кольцо |
Загрузка ...
|
|
| 20 | Шарик9,525-100 | Шарик |
Загрузка ...
|
|
| 21 | РП70-014 | Обойма |
Загрузка ...
|
|
| 22 | 016-020-25-2-2 | Кольцо |
Загрузка ...
|
|
| 23 | 009-012-19-1-4 | Кольцо |
Загрузка ...
|
|
| 24 | РП70-016 | Футорка |
Загрузка ...
|
|
| 25 | РП70-018 | Тарелка |
Загрузка ...
|
|
| 26 | РП70-Р2 | Крышка |
Загрузка ...
|
|
| 26 | РП70-012 | Крышка |
Загрузка ...
|
|
| 27 | 018-021-19-2-4 | Кольцо |
Загрузка ...
|
|
| 28 | РП70-058 | Кольцо |
Загрузка ...
|
|
| 29 | 70-4609037 | Пружина |
Загрузка ...
|
|
| 30 | РП70-050 | Клапан предохранительный |
Загрузка ...
|
|
| 30 | РП70-052-Б | Клапан |
Загрузка ...
|
|
| 31 | РП70-054 | Седло |
Загрузка ...
|
|
| 32 | РП70-051 | Корпус |
Загрузка ...
|
|
| 33 | 016-020-25-2-4 | Кольцо |
Загрузка ...
|
|
| 34 | МКПВ-16/3Ф-103 | Пружина |
Загрузка ...
|
|
| 35 | РП70-059 | Винт |
Загрузка ...
|
|
| 36 | РП70-053 | Штуцер |
Загрузка ...
|
|
| 37 | РП70-076 | Гайка |
Загрузка ...
|
|
| 38 | РП70-057 | Колпачок |
Загрузка ...
|
|
| 39 | ШайбаС6.01.019 | Шайба |
Загрузка ...
|
|
| 40 | 013-016-19-2-2 | Кольцо |
Загрузка ...
|
|
| 41 | РП70-058-02 | Кольцо |
Загрузка ...
|
|
| 42 | МКПВ-16/3Ф-101 | Игла |
Загрузка ...
|
|
| 43 | 028-032-25-2-2 | Кольцо |
Загрузка ...
|
|
| 44 | РП70-058-01 | Кольцо |
Загрузка ...
|
|
| 45 | РП70-070 | Кронштейн |
Загрузка ...
|
|
| 46 | РП70-20 | Крышка |
Загрузка ...
|
|
| 46 | РП70-012-01 | Крышка |
Загрузка ...
|
|
| 47 | 036-040-25-2-2 | Кольцо |
Загрузка ...
|
|
| 48 | 021-024-19-2-4 | Кольцо |
Загрузка ...
|
|
| 49 | РП70-036 | Пробка |
Загрузка ...
|
|
| 50 | 060-066-36-2-2 | Кольцо |
Загрузка ...
|
|
| 50 | 60,00-3,50SIMRIT72NBR872 | Кольцо |
Загрузка ...
|
|
| 52 | ВинтВ.М5-6gх12.58.019 | Винт В.М5-6gх12.58.019 |
Загрузка ...
|
|
| 53 | Шайба5Т | Шайба |
Загрузка ...
|
|
| 54 | РП70-080 | Заглушка |
Загрузка ...
|
|
| 54 | РП70-081 | Заглушка |
Загрузка ...
|
|
| 55 | РП70-058 | Кольцо |
Загрузка ...
|
|
| 56 | РП70-037-02 | Шпилька |
Загрузка ...
|
|
| 57 | ГайкаМ10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 58 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 59 | РП70-038 | Табличка фирменная |
Загрузка ...
|
|
| 60 | Заклепка2х6.01.10кп.05 | Заклепка 2х6.01.10кп.05 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
