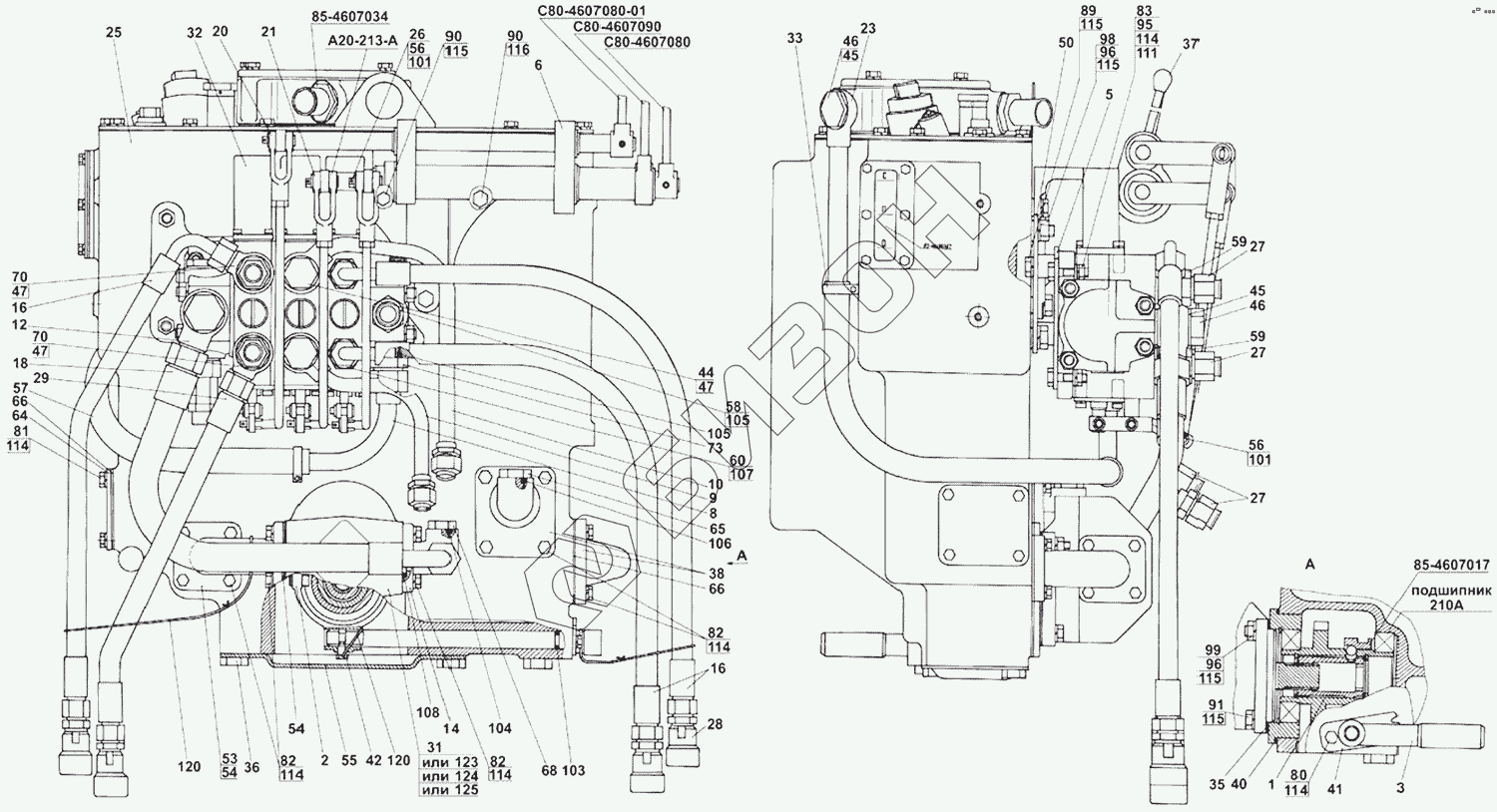

Графический каталог запасных частей к технике: МТЗ-1221.4. Корпус гидросистемы Р1221-4600015
/101.gif)
С80-4607080-01
С80-4607080
С80-4607090
85-4607034
А20-213-А
85-4607017
210А
1
2
3
5
6
8
9
10
12
14
16
16
18
20
21
23
25
26
27
27
27
28
29
31
31
31
31
32
33
33
35
37
38
40
41
42
44
45
45
45
46
46
47
47
47
47
50
53
54
54
55
56
56
57
59
59
64
65
66
66
68
70
70
73
80
81
82
82
82
83
89
90
90
91
95
96
96
98
99
101
101
103
104
105
105
106
108
111
114
114
114
114
114
114
115
115
115
115
115
116
120
120
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Р1221-4600015 | Р1221-4600015 | Корпус гидросистемы |
Загрузка ...
|
|
| С80-4607080-01 | С80-4607080-01 | Рычаг |
Загрузка ...
|
|
| С80-4607080 | С80-4607080 | Рычаг |
Загрузка ...
|
|
| С80-4607090 | С80-4607090 | Рычаг |
Загрузка ...
|
|
| 85-4607034 | 85-4607034 | Штуцер |
Загрузка ...
|
|
| А20-213-А | А20-213-А | Вилка |
Загрузка ...
|
|
| 85-4607017 | 85-4607017 | Кронштейн |
Загрузка ...
|
|
| 210А | 210А | Подшипник |
Загрузка ...
|
|
| 1 | 80-4604010 | Привод насоса |
Загрузка ...
|
|
| 2 | 85-4604030 | Вилка |
Загрузка ...
|
|
| 3 | 85-4604040 | Рукоятка |
Загрузка ...
|
|
| 5 | Р1221-4607030 | Кронштейн |
Загрузка ...
|
|
| 6 | 80-4607040-04 | Кронштейн |
Загрузка ...
|
|
| 8 | Р1221-4607050 | Труба |
Загрузка ...
|
|
| 9 | 85-4607060-Б | Труба |
Загрузка ...
|
|
| 10 | 85-4607080-Б | Труба |
Загрузка ...
|
|
| 12 | 952-4607080 | Штуцер |
Загрузка ...
|
|
| 14 | Д80-4607100 | Патрубок |
Загрузка ...
|
|
| 16 | 680-4607140-04 | Рукав высокого давления |
Загрузка ...
|
|
| 18 | 952-4607140 | Рукав высокого давления |
Загрузка ...
|
|
| 20 | Р1221-4607260 | Тяга |
Загрузка ...
|
|
| 21 | Р1221-4607260-01 | Тяга |
Загрузка ...
|
|
| 23 | 80В-4607375 | Маслопровод |
Загрузка ...
|
|
| 25 | 85-4608010 | Корпус гидросистемы |
Загрузка ...
|
|
| 26 | А61-030-А1 | Палец |
Загрузка ...
|
|
| 27 | Н.036.12.010 | Заглушка |
Загрузка ...
|
|
| 28 | М036.50Б.10 | Корпус левый |
Загрузка ...
|
|
| 29 | ПН.036.83.040 | Рукав высокого давления |
Загрузка ...
|
|
| 31 | НШ32М-3 | Насос |
Загрузка ...
|
|
| 31 | НШ32МА-3 | Насос |
Загрузка ...
|
|
| 31 | НШ32Д-3 | Насос шестеренный |
Загрузка ...
|
|
| 31 | НШ32УКФ-3 | Насос шестеренный |
Загрузка ...
|
|
| 32 | РП70-1221 | Распределитель |
Загрузка ...
|
|
| 33 | 25-40/9-C6W | Хомут NORMA TORRO |
Загрузка ...
|
|
| 33 | ХомутХС-26 | Хомут |
Загрузка ...
|
|
| 35 | 36-1022054-А | Прокладка |
Загрузка ...
|
|
| 37 | 70-3401093 | Наконечник |
Загрузка ...
|
|
| 38 | 85-3407101 | Патрубок |
Загрузка ...
|
|
| 40 | 70-4604037 | Прокладка |
Загрузка ...
|
|
| 41 | 50-4604044 | Пластина |
Загрузка ...
|
|
| 42 | 50-4604046 | Болт вилки |
Загрузка ...
|
|
| 44 | 40-4607032 | Болт |
Загрузка ...
|
|
| 45 | РМ24 | Шайба |
Загрузка ...
|
|
| 45 | 40-4607033-А | Шайба |
Загрузка ...
|
|
| 46 | 40-4607037 | Болт |
Загрузка ...
|
|
| 47 | 40-4607038-А | Шайба |
Загрузка ...
|
|
| 47 | РМ1/2 | Шайба |
Загрузка ...
|
|
| 50 | 50-4607032-Б | Кронштейн |
Загрузка ...
|
|
| 53 | 50-4607096-А | Патрубок |
Загрузка ...
|
|
| 54 | 50-4607097 | Прокладка |
Загрузка ...
|
|
| 55 | 50-4607099 | Крышка |
Загрузка ...
|
|
| 56 | 70-4607144 | Шайба |
Загрузка ...
|
|
| 57 | М80-4607011 | Шланг |
Загрузка ...
|
|
| 59 | 952-4607061 | Штуцер |
Загрузка ...
|
|
| 64 | 70-4608019 | Крышка |
Загрузка ...
|
|
| 65 | 85-4608021 | Пробка |
Загрузка ...
|
|
| 66 | 70-4608033 | Прокладка |
Загрузка ...
|
|
| 68 | 50-4608027-В | Пробка |
Загрузка ...
|
|
| 70 | 530-4614029 | Угольник |
Загрузка ...
|
|
| 73 | Н.036.04.011 | Штуцер ввертной |
Загрузка ...
|
|
| 80 | БолтМ8-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 81 | БолтМ8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 82 | БолтМ8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 83 | БолтМ8-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 89 | БолтМ10-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 90 | БолтМ10-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 91 | БолтМ10-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 93 | БолтМ12-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 95 | ГайкаМ8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 96 | ГайкаМ10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 98 | ШпилькаМ103р/6gх20.66.019 | Шпилька М10 3р/6gх20.66.019 |
Загрузка ...
|
|
| 99 | ШпилькаМ103р/6gх35.66.019 | Шпилька |
Загрузка ...
|
|
| 101 | Шплинт3,2х18.019 | Шплинт |
Загрузка ...
|
|
| 103 | 013-017-25-1-4 | Кольцо |
Загрузка ...
|
|
| 104 | 017-022-30-1-4 | Кольцо |
Загрузка ...
|
|
| 105 | РМ24 | Шайба |
Загрузка ...
|
|
| 106 | 021-025-25-1-4 | Кольцо |
Загрузка ...
|
|
| 108 | 035-040-30-1-4 | Кольцо |
Загрузка ...
|
|
| 111 | ШайбаС8.01.019 | Шайба |
Загрузка ...
|
|
| 114 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 115 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 116 | Шайба12.ОТ | Шайба |
Загрузка ...
|
|
| 120 | Проволока | Проволока 1,0-0-С |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
