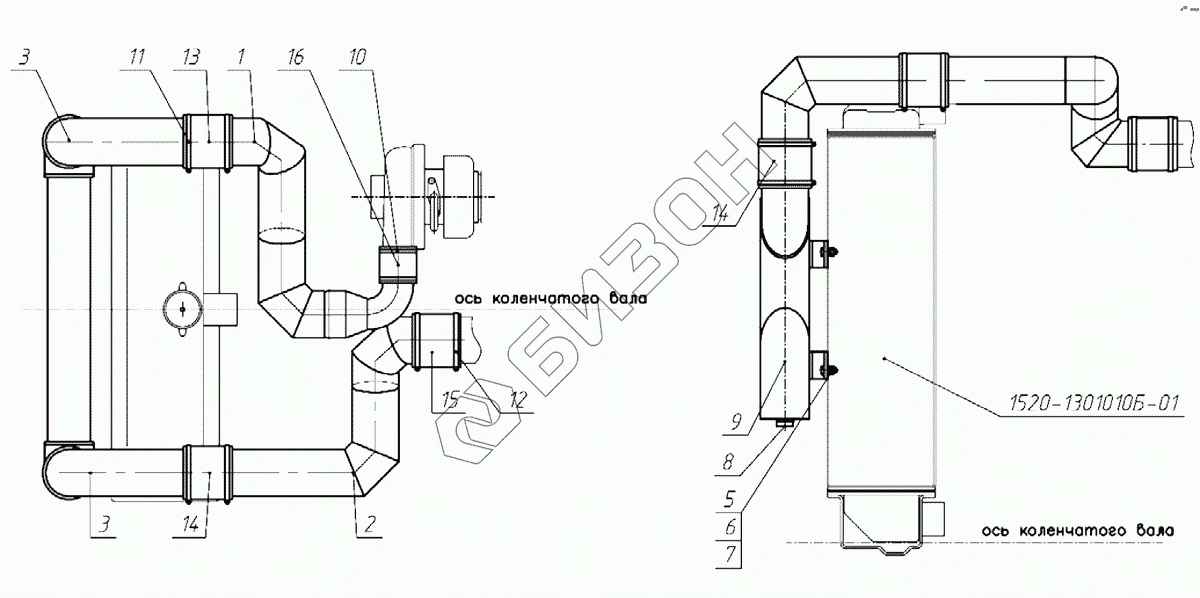

Графический каталог запасных частей к технике: МТЗ-1221.4. Установка охладителя 1523.4-1317010
/7.gif)
1520-1301010Б-01
1
2
3
3
5
6
7
8
9
10
11
12
13
13
13
14
14
14
14
15
15
15
16
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1520-1301010Б-01 | 1520-1301010Б-01 | Радиатор водяной |
Загрузка ...
|
|
| 1 | 1523-1317600-А | Воздухопровод |
Загрузка ...
|
|
| 2 | 1523.4-1317610 | Воздухопровод |
Загрузка ...
|
|
| 3 | 1523-1317620 | Воздухопровод |
Загрузка ...
|
|
| 4 | 2000-1317631 | Прокладка |
Загрузка ...
|
|
| 5 | М8-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 6 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 7 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 8 | КГ1/4dm.А12.019 | Пробка |
Загрузка ...
|
|
| 9 | 1522-1317100 | Охладитель |
Загрузка ...
|
|
| 10 | GBS61/20W2 | Хомут «Norma» |
Загрузка ...
|
|
| 11 | GBS82/25W2 | Хомут «Norma» |
Загрузка ...
|
|
| 12 | GBS101/25W2 | Хомут |
Загрузка ...
|
|
| 13 | Патрубок75х100 | Патрубок силиконовый |
Загрузка ...
|
|
| 13 | 270003152-В | Патрубок силиконовый |
Загрузка ...
|
|
| 13 | PR001-75-100-MA | Патрубок термостойкий |
Загрузка ...
|
|
| 14 | Патрубок75х100 | Патрубок силиконовый |
Загрузка ...
|
|
| 14 | 270003152-А | Патрубок силиконовый |
Загрузка ...
|
|
| 14 | PR001-75-100-PES | Патрубок термостойкий |
Загрузка ...
|
|
| 15 | 270003153-А | Патрубок силиконовый SicoRubena |
Загрузка ...
|
|
| 15 | Патрубок90х120 | Патрубок силиконовый |
Загрузка ...
|
|
| 15 | PR001-90-120-PES | Патрубок термостойкий |
Загрузка ...
|
|
| 16 | Патрубок50х100 | Патрубок силиконовый |
Загрузка ...
|
|
| 16 | 270003194-В | Патрубок силиконовый 50x100 красный |
Загрузка ...
|
|
| 16 | PR001-50-100-MA | Патрубок термостойкий |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
