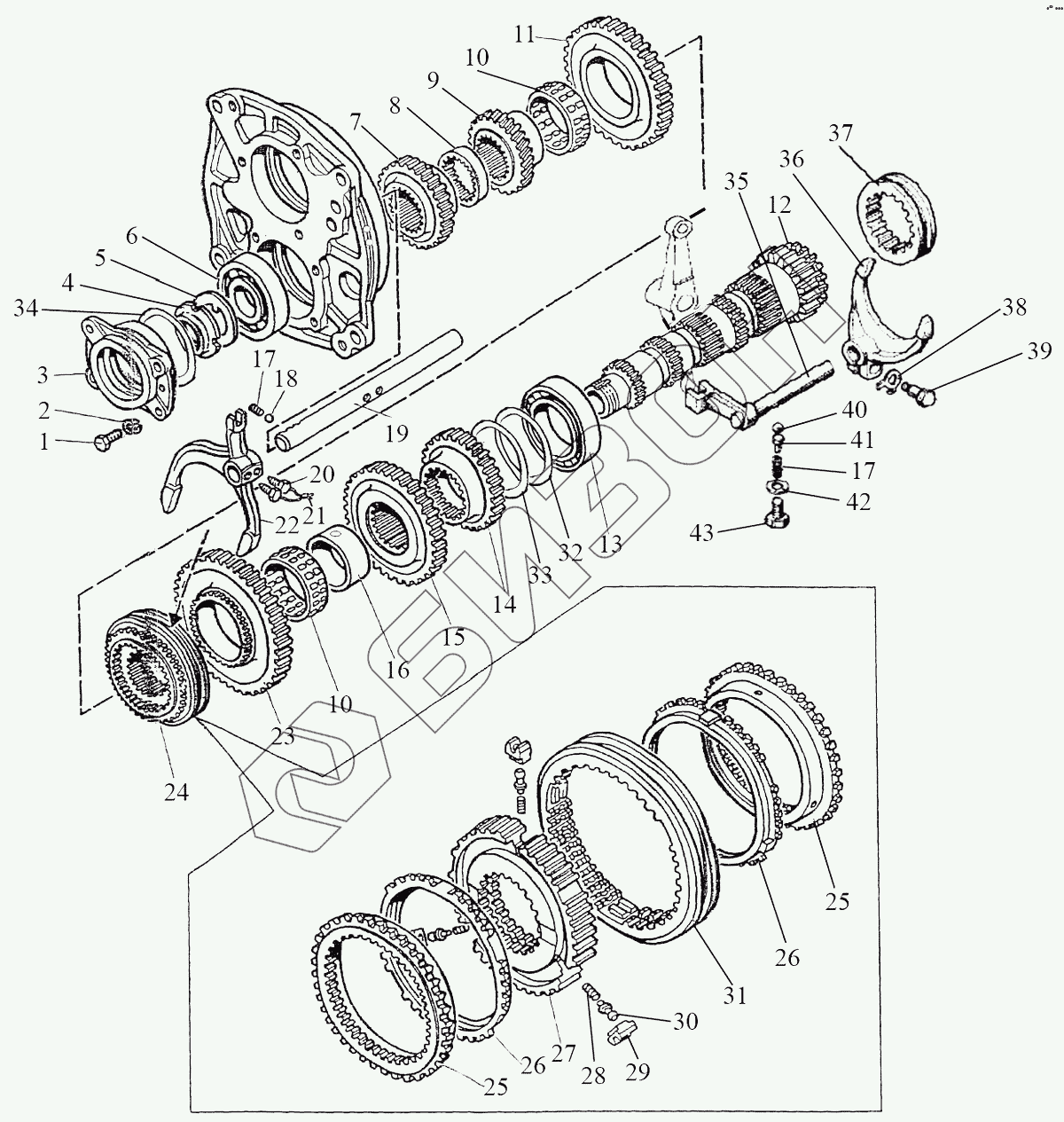

Графический каталог запасных частей к технике: МТЗ-1221.4. Вал промежуточный (24F+12R)
/22.gif)
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
24
25
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1222-1701190 | 1222-1701190 | Вал промежуточный |
Загрузка ...
|
|
| 1 | M10x30 | Болт |
Загрузка ...
|
|
| 2 | ШП10 | Шайба |
Загрузка ...
|
|
| 3 | 80-1701151 | Стакан |
Загрузка ...
|
|
| 4 | 80-1701047 | Гайка |
Загрузка ...
|
|
| 5 | 80-1701186 | Шайба |
Загрузка ...
|
|
| 6 | 6-311AШ1 | Подшипник |
Загрузка ...
|
|
| 7 | 1222-1701217 | Шестерня |
Загрузка ...
|
|
| 8 | 1222-1701213 | Втулка |
Загрузка ...
|
|
| 9 | 1222K-1701219 | Шестерня |
Загрузка ...
|
|
| 10 | 3KK78x89x38E | Подшипник |
Загрузка ...
|
|
| 11 | 1222-1701214 | Шестерня |
Загрузка ...
|
|
| 12 | 1222-1701182 | Вал-шестерня |
Загрузка ...
|
|
| 13 | 3514H | Подшипник |
Загрузка ...
|
|
| 14 | 1222-1701218 | Шестерня |
Загрузка ...
|
|
| 15 | 1222-1701216 | Шестерня |
Загрузка ...
|
|
| 16 | 1222-1701046 | Втулка |
Загрузка ...
|
|
| 17 | 50-1702148-А | Пружина фиксатора |
Загрузка ...
|
|
| 18 | 10,0-60 | Шарик ГОСТ 3722-81 |
Загрузка ...
|
|
| 19 | 1222-1702087 | Поводок |
Загрузка ...
|
|
| 20 | 220-1702061 | Болт |
Загрузка ...
|
|
| 21 | 1,6-О-C | Проволока |
Загрузка ...
|
|
| 22 | 1222-1702089 | Вилка |
Загрузка ...
|
|
| 23 | 1523-1701212 | Шестерня |
Загрузка ...
|
|
| 24 | GT-C114 | Синхронизатор |
Загрузка ...
|
|
| 24 | 1222-1701400 | Синхронизатор |
Загрузка ...
|
|
| 25 | 1222-1701393 | Кольцо коническое |
Загрузка ...
|
|
| 26 | 1222-1701390 | Кольцо блокировочное |
Загрузка ...
|
|
| 27 | 1222-1701392 | Каретка |
Загрузка ...
|
|
| 28 | 1222-1701396 | Пружина |
Загрузка ...
|
|
| 29 | 1222-1701397 | Толкатель |
Загрузка ...
|
|
| 30 | 1222-1701398 | Фиксатор |
Загрузка ...
|
|
| 31 | 1222-1701394 | Муфта |
Загрузка ...
|
|
| 32 | 1222-1701223 | Шайба |
Загрузка ...
|
|
| 33 | 1222-1701223-01 | Шайба |
Загрузка ...
|
|
| 34 | 1222-1701033 | Шайба |
Загрузка ...
|
|
| 35 | 1520-1702038 | Поводок |
Загрузка ...
|
|
| 36 | 85-1702034 | Вилка |
Загрузка ...
|
|
| 37 | 1520-1701184 | Муфта |
Загрузка ...
|
|
| 38 | 80-1702311 | Шайба |
Загрузка ...
|
|
| 39 | 80-1702108 | Болт |
Загрузка ...
|
|
| 40 | 10,0-60 | Шарик ГОСТ 3722-81 |
Загрузка ...
|
|
| 41 | 80-1704039 | Направляющая |
Загрузка ...
|
|
| 42 | 85-1702051 | Шайба |
Загрузка ...
|
|
| 43 | М12-6gх55.88.35.019 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
