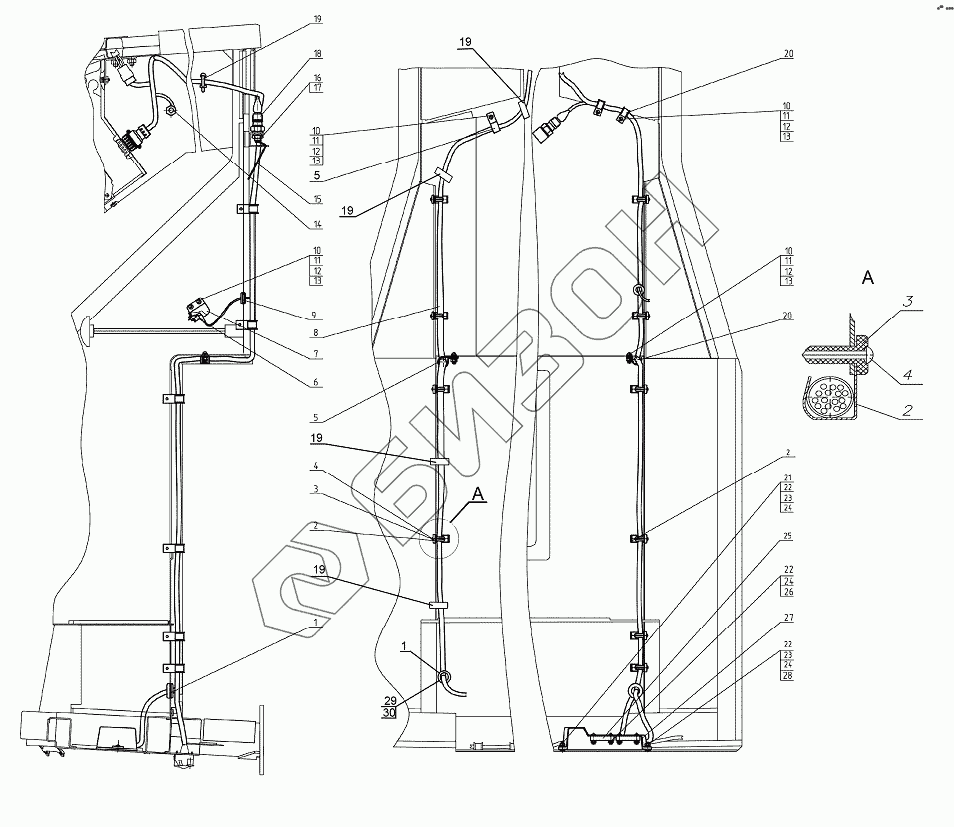

Графический каталог запасных частей к технике: МТЗ-1221.5. Электрооборудование кабины
1
1
2
2
2
3
3
4
4
5
5
6
7
8
9
10
10
10
10
11
11
11
11
12
12
12
12
13
13
13
13
14
15
16
17
18
19
19
19
19
19
20
20
21
22
22
22
23
23
24
24
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 80-3700050-Г-02 | 80-3700050-Г-02 | Электрооборудование кабины |
Загрузка ...
|
|
| 1 | 70-3723042-02 | Втулка |
Загрузка ...
|
|
| 2 | 85-3723041 | Скоба |
Загрузка ...
|
|
| 3 | А37.10.031 | Бонка |
Загрузка ...
|
|
| 4 | Шуруп2-4х16.019 | Шуруп |
Загрузка ...
|
|
| 5 | 70-1115012-01 | Хомутик |
Загрузка ...
|
|
| 6 | ВК409 | Выключатель |
Загрузка ...
|
|
| 7 | 80-3710012 | Кронштейн |
Загрузка ...
|
|
| 8 | 80-3724300-Г1 | Жгут |
Загрузка ...
|
|
| 9 | 70-3723042-01 | Втулка |
Загрузка ...
|
|
| 10 | ВинтВ.М5-6gx16.58.019 | Винт В.М5-6gx16.58.019 |
Загрузка ...
|
|
| 11 | ГайкаМ5-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 12 | ШайбаС5.01.019 | Шайба |
Загрузка ...
|
|
| 13 | Шайба5Т | Шайба |
Загрузка ...
|
|
| 14 | ДАДМ-03 | Датчик |
Загрузка ...
|
|
| 15 | 85-3710032 | Рычаг |
Загрузка ...
|
|
| 16 | 85-3710025 | Гайка |
Загрузка ...
|
|
| 17 | 14Л | Шайба |
Загрузка ...
|
|
| 18 | ВК12-21 | Выключатель |
Загрузка ...
|
|
| 19 | 80-3723045 | Манжета |
Загрузка ...
|
|
| 20 | 80-3723038 | Скоба |
Загрузка ...
|
|
| 21 | БолтМ6-6gx20.58.35.019 | Болт |
Загрузка ...
|
|
| 22 | ГайкаМ6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 23 | ШайбаС6.01.019 | Шайба |
Загрузка ...
|
|
| 24 | Шайба6Т | Шайба |
Загрузка ...
|
|
| 25 | 15.3723 | Панель соединительная |
Загрузка ...
|
|
| 26 | ВинтВ.М6-6gx20.58.019 | Винт В.М6-6gx20.58.019 |
Загрузка ...
|
|
| 27 | 70-3723034 | Крышка панели |
Загрузка ...
|
|
| 28 | БолтМ6-6gx25.88.35.019 | Болт М6-6gx25.88.35.019 |
Загрузка ...
|
|
| 29 | 70-3724041 | Провод |
Загрузка ...
|
|
| 30 | 80-3724367 | Провод |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
