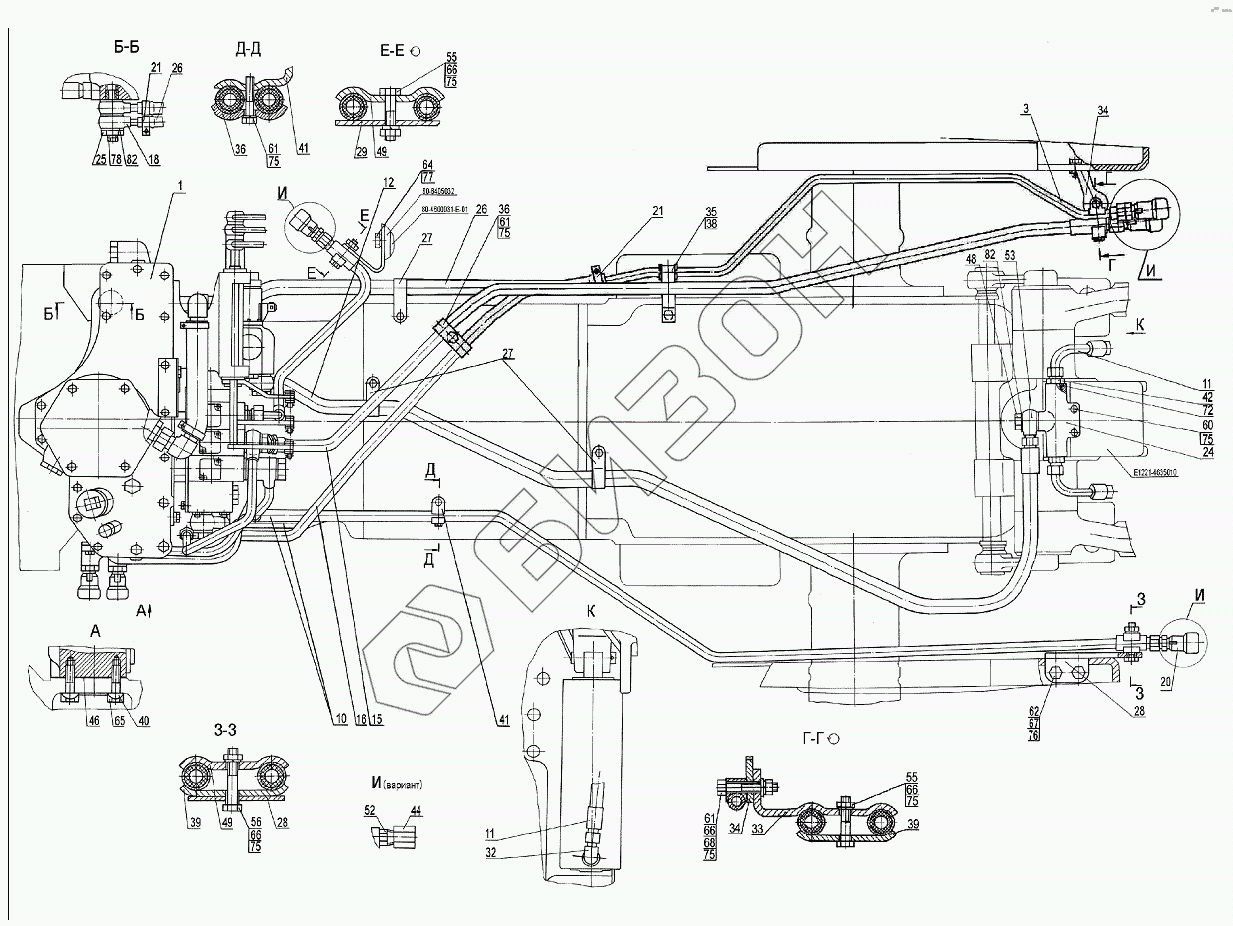

Графический каталог запасных частей к технике: МТЗ-1221.5. Гидросистема
1
3
10
11
11
12
15
16
18
20
21
21
24
25
26
26
27
28
28
29
32
33
34
34
35
36
36
38
39
39
40
41
41
42
44
46
48
49
49
52
53
55
55
56
60
61
61
61
62
64
65
66
66
66
66
67
68
72
75
75
75
75
75
75
75
76
77
78
82
82
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Е1221-4600010 | Е1221-4600010 | Гидросистема |
Загрузка ...
|
|
| НР10-4МХ0041А0 | НР10-4МХ0041А0 | Штекер |
Загрузка ...
|
|
| М036.50Б.20 | М036.50Б.20 | Корпус |
Загрузка ...
|
|
| 1 | Е1221-4600015 | Корпус гидросистемы |
Загрузка ...
|
|
| 3 | К1221-4607125 | Труба |
Загрузка ...
|
|
| 10 | 680-4607140-02 | Рукав высокого давления |
Загрузка ...
|
|
| 11 | 680-4607140-15 | Рукав высокого давления |
Загрузка ...
|
|
| 12 | 100-4607140 | Рукав высокого давления |
Загрузка ...
|
|
| 15 | П100-4607140 | Рукав высокого давления |
Загрузка ...
|
|
| 16 | П100-4607140-01 | Рукав высокого давления |
Загрузка ...
|
|
| 18 | С80-4607380 | Труба |
Загрузка ...
|
|
| 20 | М036.50Б.10 | Корпус левый |
Загрузка ...
|
|
| 20 | НР10-3МХ0041АО | Муфта |
Загрузка ...
|
|
| 21 | Хомут16-25,9-C6W | Хомут |
Загрузка ...
|
|
| 21 | Хомут16-25,9-C6W | Хомут |
Загрузка ...
|
|
| 24 | Е1221-4607111 | Тройник |
Загрузка ...
|
|
| 25 | Е1221-4607332 | Болт |
Загрузка ...
|
|
| 26 | К1221-4607011 | Шланг |
Загрузка ...
|
|
| 27 | П80-4607013 | Хомут |
Загрузка ...
|
|
| 28 | М80-4607014 | Кронштейн |
Загрузка ...
|
|
| 29 | М80-4607017 | Кронштейн |
Загрузка ...
|
|
| 32 | 1522-3514033 | Угольник |
Загрузка ...
|
|
| 33 | Н50-4607137 | Кронштейн |
Загрузка ...
|
|
| 34 | 85-4607431 | Кронштейн |
Загрузка ...
|
|
| 35 | 70-1405112 | Хомутик |
Загрузка ...
|
|
| 36 | 70-3407146 | Планка |
Загрузка ...
|
|
| 38 | 70-3506027 | Втулка |
Загрузка ...
|
|
| 39 | 70-4607156 | Планка |
Загрузка ...
|
|
| 40 | 70-4607168 | Пластина |
Загрузка ...
|
|
| 41 | М80-4607018 | Кронштейн |
Загрузка ...
|
|
| 42 | 70-1405089 | Штуцер |
Загрузка ...
|
|
| 44 | А50-4607302 | Заглушка |
Загрузка ...
|
|
| 46 | 50-4608049 | Прокладка |
Загрузка ...
|
|
| 48 | 40-4607032 | Болт |
Загрузка ...
|
|
| 49 | 40-4607029-А | Планка |
Загрузка ...
|
|
| 52 | Н.036.05.002 | Штуцер |
Загрузка ...
|
|
| 53 | 530-4614029 | Угольник |
Загрузка ...
|
|
| 55 | БолтМ8х40.88.35.019 | Болт |
Загрузка ...
|
|
| 56 | БолтМ8х45.88.35.019 | Болт |
Загрузка ...
|
|
| 60 | БолтМ8х30.88.35.019 | Болт М8х30.88.35.019 |
Загрузка ...
|
|
| 61 | БолтМ8х35.88.35.019 | Болт |
Загрузка ...
|
|
| 62 | БолтМ10-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 64 | БолтМ12-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 65 | БолтМ14х1,5х45.88.35.019 | Болт |
Загрузка ...
|
|
| 66 | ГайкаМ8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 67 | ГайкаМ10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 68 | ШайбаС8.01.019 | Шайба |
Загрузка ...
|
|
| 72 | 017-022-30-1-4 | Кольцо |
Загрузка ...
|
|
| 75 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 76 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 77 | Шайба12.ОТ | Шайба |
Загрузка ...
|
|
| 78 | ПробкаКГ1,4dm | Пробка |
Загрузка ...
|
|
| 82 | 4600.20 | Шайба РМ1/2 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
