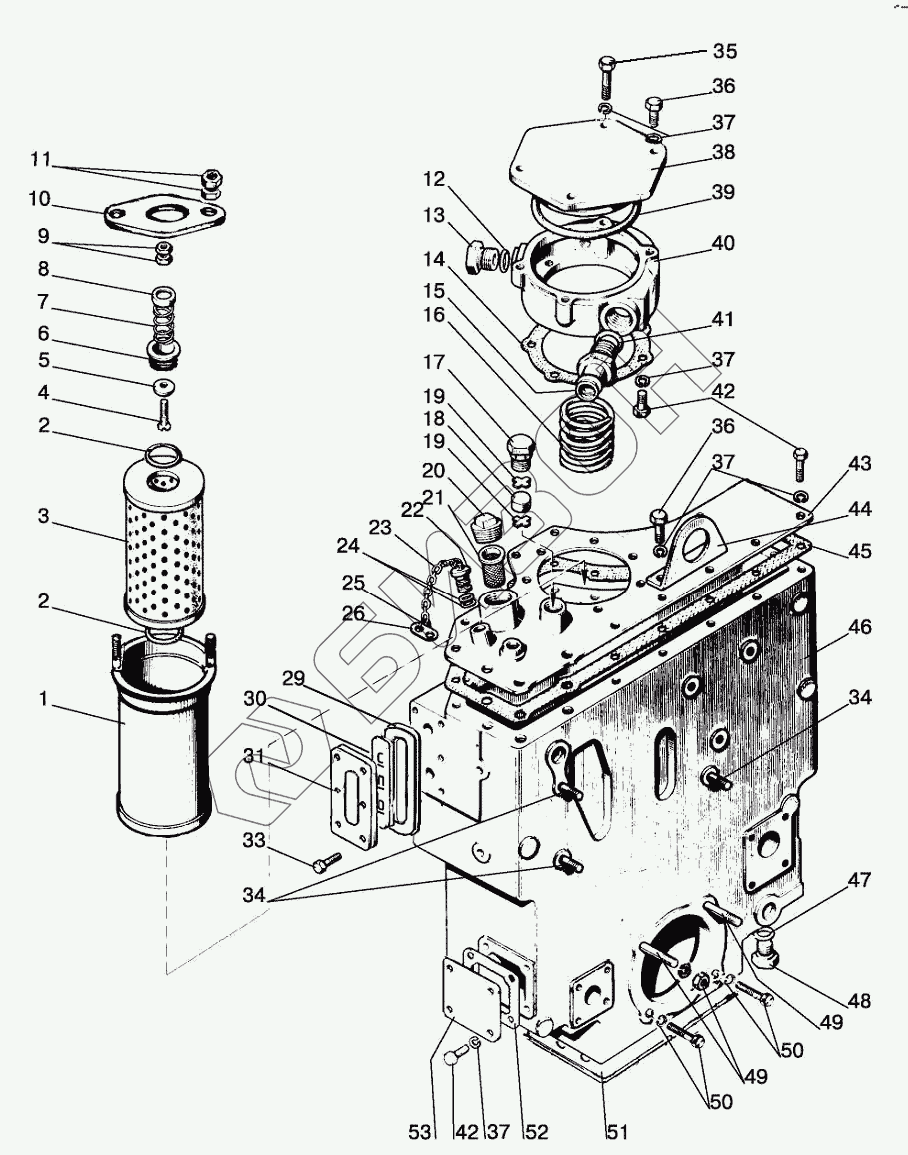

Графический каталог запасных частей к технике: МТЗ-1221.5. Гидросистема
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
29
30
31
33
34
34
35
36
36
37
37
37
37
38
39
40
41
42
42
43
44
45
46
47
48
49
49
50
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 85-4608010 | 85-4608010 | Корпус гидросистемы |
Загрузка ...
|
|
| 1 | A28.04.20.000-A1 | Корпус |
Загрузка ...
|
|
| 2 | 042-050-46-2-4 | Кольцо |
Загрузка ...
|
|
| 3 | ЭФОМ635-1 | Элемент фильтрующий |
Загрузка ...
|
|
| 4 | ВинтВ.М6х40.58.019 | Винт |
Загрузка ...
|
|
| 5 | A28.04.10.000 | Клапан |
Загрузка ...
|
|
| 5 | 8.20.004 | Клапан |
Загрузка ...
|
|
| 6 | A28.04.10.001 | Корпус клапана |
Загрузка ...
|
|
| 7 | 8.20.002 | Пружина |
Загрузка ...
|
|
| 8 | 8.20.005 | Шайба опорная |
Загрузка ...
|
|
| 9 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 10 | A28.04.00.001 | Ограничитель |
Загрузка ...
|
|
| 11 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 12 | РМ24 | Шайба |
Загрузка ...
|
|
| 12 | 40-4607033-А | Шайба |
Загрузка ...
|
|
| 13 | 85-4608021 | Пробка |
Загрузка ...
|
|
| 14 | 85-4608089 | Прокладка |
Загрузка ...
|
|
| 15 | 85-4607034 | Штуцер |
Загрузка ...
|
|
| 16 | 85-4608057 | Пружина |
Загрузка ...
|
|
| 17 | 50-4608059 | Пробка сапуна |
Загрузка ...
|
|
| 18 | 50-4608063 | Фильтр |
Загрузка ...
|
|
| 19 | 50-4608062 | Шайба сапуна |
Загрузка ...
|
|
| 20 | ПробкаКГ11,4dm | Пробка |
Загрузка ...
|
|
| 21 | A61-C06-A3 | Фильтр |
Загрузка ...
|
|
| 22 | 85-4608091 | Клапан |
Загрузка ...
|
|
| 22 | 85-4608090 | Клапан 85-4608091 в сборе |
Загрузка ...
|
|
| 23 | 50-1002450 | Цепочка |
Загрузка ...
|
|
| 24 | 011-015-25-2-4 | Кольцо |
Загрузка ...
|
|
| 25 | 36-1101067 | Кольцо |
Загрузка ...
|
|
| 26 | 50-3407069 | Чека |
Загрузка ...
|
|
| 29 | 85-4608086-Б | Уплотнитель |
Загрузка ...
|
|
| 30 | 85-4608087-Б | Указатель |
Загрузка ...
|
|
| 31 | 85-4608088-Б | Корпус |
Загрузка ...
|
|
| 33 | БолтМ6х20 | Болт |
Загрузка ...
|
|
| 34 | ШпилькаМ103р,6gх20.66.019 | Шпилька |
Загрузка ...
|
|
| 35 | БолтМ8х80.88.35.019 | Болт |
Загрузка ...
|
|
| 36 | БолтМ8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 37 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 38 | 85-4608022 | Крышка |
Загрузка ...
|
|
| 39 | 130-135-30-1-4 | Кольцо |
Загрузка ...
|
|
| 40 | 85-4608018 | Стакан |
Загрузка ...
|
|
| 41 | 027-032-30-1-4 | Кольцо |
Загрузка ...
|
|
| 42 | БолтМ8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 43 | 85-4608025 | Крышка |
Загрузка ...
|
|
| 44 | 80-4608073 | Кронштейн |
Загрузка ...
|
|
| 45 | 85-4608031-Б | Прокладка |
Загрузка ...
|
|
| 46 | 85-4608016-A | Корпус гидросистемы |
Загрузка ...
|
|
| 47 | РМ1,2 | Шайба |
Загрузка ...
|
|
| 47 | 40-4607038-A | Шайба |
Загрузка ...
|
|
| 48 | 70-4607163 | Пробка |
Загрузка ...
|
|
| 49 | ШпилькаМ103рх35.66.019 | Шпилька |
Загрузка ...
|
|
| 49 | ГайкаМ10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 50 | БолтМ10-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 50 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 51 | 50-4608049 | Прокладка |
Загрузка ...
|
|
| 52 | 70-4608033 | Прокладка |
Загрузка ...
|
|
| 53 | 70-4608019 | Крышка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
