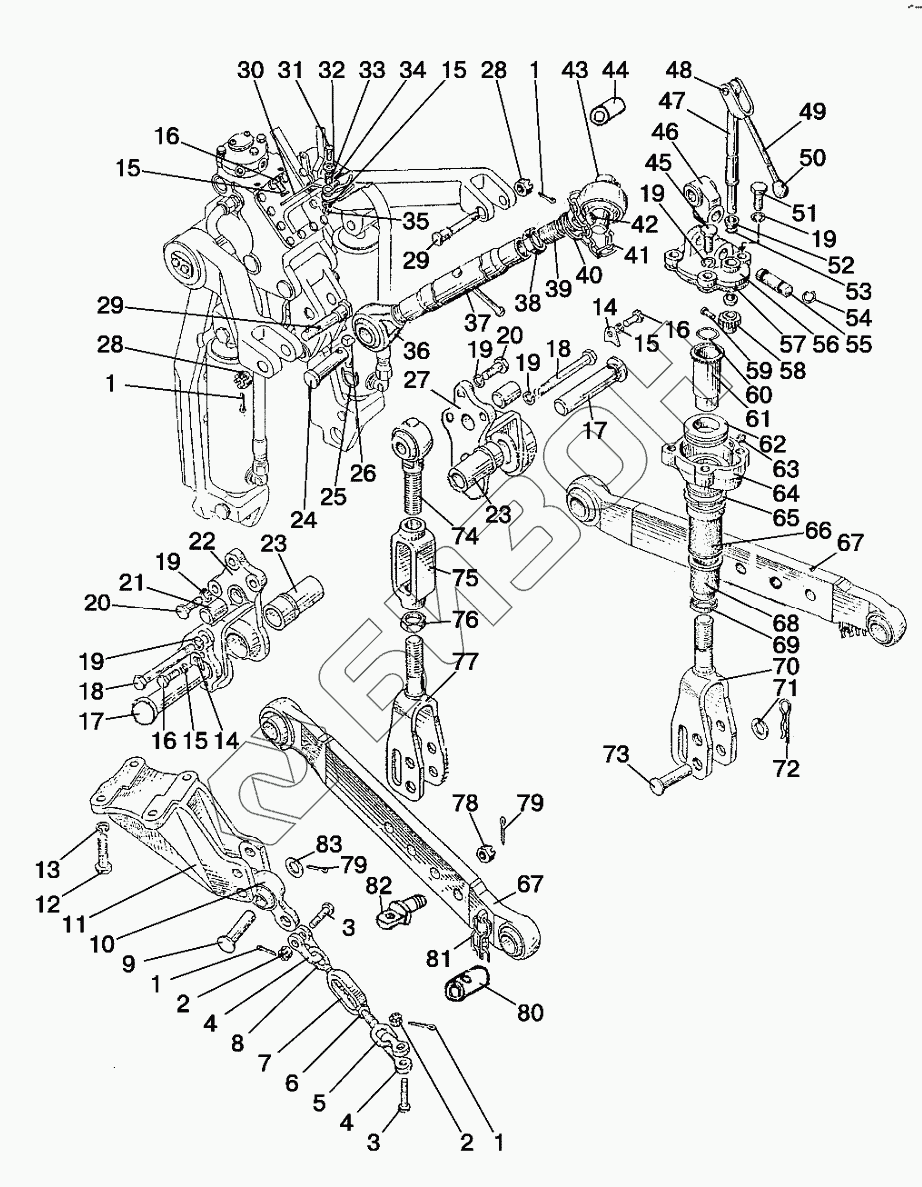

Графический каталог запасных частей к технике: МТЗ-1221.5. Гидросистема раздельно-агрегатная
1
1
1
1
2
2
3
3
4
4
5
6
7
8
9
10
11
11
12
13
14
14
15
15
15
15
16
16
16
17
17
18
18
19
19
19
19
19
19
20
20
21
22
23
23
24
25
26
27
28
28
29
29
30
31
32
33
34
35
36
37
38
39
39
39
40
41
42
43
43
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
67
68
69
70
71
72
73
74
75
76
77
78
79
79
80
81
82
83
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| К1220-4605510 | К1220-4605510 | Заднее навесное устройство |
Загрузка ...
|
|
| 1220-4605120 | 1220-4605120 | Стяжка |
Загрузка ...
|
|
| 1223-4605530-04 | 1223-4605530-04 | Тяга |
Загрузка ...
|
|
| 1220-4605530-04 | 1220-4605530-04 | Тяга без цепочки |
Загрузка ...
|
|
| 1220-4605530-06 | 1220-4605530-06 | Тяга без цепочки |
Загрузка ...
|
|
| 1220-4605590 | 1220-4605590 | Тяга верхняя |
Загрузка ...
|
|
| А61.03.000-01 | А61.03.000-01 | Тяга верхняя |
Загрузка ...
|
|
| 1220-4605610-01 | 1220-4605610-01 | Раскос регулируемый |
Загрузка ...
|
|
| 1220-4605612-01 | 1220-4605612-01 | Раскос винтовой |
Загрузка ...
|
|
| 1 | Шплинт4х36.019 | Шплинт |
Загрузка ...
|
|
| 2 | ГайкаМ16-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 3 | 1220-4605104 | Болт |
Загрузка ...
|
|
| 4 | 1220-4605107 | Серьга |
Загрузка ...
|
|
| 5 | 1220-4605102 | Винт |
Загрузка ...
|
|
| 6 | ГайкаМ24-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 7 | 1220-4605103 | Стяжка |
Загрузка ...
|
|
| 8 | 1220-4605102-01 | Винт |
Загрузка ...
|
|
| 9 | Ф50-4605084 | Палец |
Загрузка ...
|
|
| 10 | 1220-4605105 | Серьга |
Загрузка ...
|
|
| 11 | 1220-4605091-Б1 | Кронштейн правый |
Загрузка ...
|
|
| 11 | 1220-4605091-Б1-01 | Кронштейн левый |
Загрузка ...
|
|
| 12 | 680-2707024 | Болт |
Загрузка ...
|
|
| 13 | Шайба20.ОТ | Шайба |
Загрузка ...
|
|
| 14 | 1220-4605504 | Пластина |
Загрузка ...
|
|
| 15 | Шайба12.ОТ | Шайба |
Загрузка ...
|
|
| 16 | БолтМ12-6gx25.88.35.019 | Болт М12-6gx25.88.35.019 |
Загрузка ...
|
|
| 17 | 1220-4605503 | Палец |
Загрузка ...
|
|
| 18 | 80-2800016-01 | Болт |
Загрузка ...
|
|
| 19 | Шайба16.ОТ | Шайба |
Загрузка ...
|
|
| 20 | 1220-4605506 | Болт |
Загрузка ...
|
|
| 21 | 1220-4605507 | Штифт |
Загрузка ...
|
|
| 22 | 1220-4605501-01 | Кронштейн левый |
Загрузка ...
|
|
| 23 | 1220-4605502 | Втулка |
Загрузка ...
|
|
| 24 | A61.10.001-02 | Палец |
Загрузка ...
|
|
| 25 | A61.05.004 | Кольцо |
Загрузка ...
|
|
| 26 | A61.05.005 | Чека |
Загрузка ...
|
|
| 27 | 1220-4605501 | Кронштейн правый |
Загрузка ...
|
|
| 28 | ГайкаМ20х1,5-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 29 | 142-4605076 | Палец |
Загрузка ...
|
|
| 29 | 921-4605076 | Палец |
Загрузка ...
|
|
| 30 | 1220-4605670 | Кронштейн |
Загрузка ...
|
|
| 30 | 1220-4605675 | Кронштейн |
Загрузка ...
|
|
| 31 | М12-6gx35.88.35.019 | Болт |
Загрузка ...
|
|
| 32 | ШайбаС12.01.019 | Шайба |
Загрузка ...
|
|
| 33 | 50-4605069 | Втулка |
Загрузка ...
|
|
| 34 | A61.07.002 | Пружина |
Загрузка ...
|
|
| 35 | ГайкаМ12-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 36 | A61.02.100-03 | Винт |
Загрузка ...
|
|
| 37 | A61.03.100 | Труба |
Загрузка ...
|
|
| 38 | A61.02.003 | Контргайка |
Загрузка ...
|
|
| 39 | 1220-4605695 | Винт |
Загрузка ...
|
|
| 39 | 1220-4605570 | Винт с шарниром 0 32 |
Загрузка ...
|
|
| 39 | A61.02.100-04 | Винт с шарниром 0 22,5 |
Загрузка ...
|
|
| 39 | A61.02.100-05 | Винт с шарниром 0 25,7 |
Загрузка ...
|
|
| 40 | A61.03.002 | Кольцо |
Загрузка ...
|
|
| 41 | A61.08.001-03 | Цепочка |
Загрузка ...
|
|
| 42 | A61.05.100-05 | Чека с кольцом |
Загрузка ...
|
|
| 43 | 1220-4605693 | Палец 0 31,75 |
Загрузка ...
|
|
| 43 | A61.02.001-01 | Палец 0 25 |
Загрузка ...
|
|
| 43 | A61.02.001-02 | Палец 0 22 |
Загрузка ...
|
|
| 44 | 1220-4605557 | Втулка переходная |
Загрузка ...
|
|
| 45 | БолтМ16-6gx40.88.35.019 | Болт М16-6gx40.88.35.019 |
Загрузка ...
|
|
| 46 | 1220-4605668-Б | Серьга |
Загрузка ...
|
|
| 47 | A61.01.600 | Вал |
Загрузка ...
|
|
| 48 | A61.01.016 | Ось |
Загрузка ...
|
|
| 49 | A61.01.400 | Вилка |
Загрузка ...
|
|
| 50 | A61.01.014 | Рукоятка |
Загрузка ...
|
|
| 51 | 142-4605408 | Болт |
Загрузка ...
|
|
| 52 | A61.01.017 | Втулка |
Загрузка ...
|
|
| 53 | 016-021-30-2-4 | Кольцо |
Загрузка ...
|
|
| 53 | 016-021-30-2-4 | Кольцо |
Загрузка ...
|
|
| 54 | 142-4605431 | Кольцо |
Загрузка ...
|
|
| 55 | 142-4605404-Б | Палец |
Загрузка ...
|
|
| 56 | 142-4605418-Б | Крышка |
Загрузка ...
|
|
| 57 | 142-4605421 | Прокладка |
Загрузка ...
|
|
| 58 | 142-4605413 | Шестерня |
Загрузка ...
|
|
| 59 | A61.01.005 | Ось |
Загрузка ...
|
|
| 60 | 142-4605403 | Ограничитель |
Загрузка ...
|
|
| 61 | 142-4605425 | Труба |
Загрузка ...
|
|
| 62 | 8210 | Подшипник |
Загрузка ...
|
|
| 63 | Масленка1.3.Ц9.хр | Масленка1.3.Ц9.хр |
Загрузка ...
|
|
| 64 | 142-4605415 | Корпус |
Загрузка ...
|
|
| 65 | 142-4605417 | Втулка |
Загрузка ...
|
|
| 66 | 142-4605407 | Труба |
Загрузка ...
|
|
| 67 | 1223-4605530-04 | Тяга |
Загрузка ...
|
|
| 68 | 142-4605406 | Колпак |
Загрузка ...
|
|
| 69 | 142-4605401 | Ограждение |
Загрузка ...
|
|
| 70 | 1220-4605615 | Вилка |
Загрузка ...
|
|
| 71 | 50-3503071 | Шайба |
Загрузка ...
|
|
| 72 | A61.07.001 | Шплинт |
Загрузка ...
|
|
| 73 | 1220-4605084-01 | Палец |
Загрузка ...
|
|
| 74 | 1220-4605075 | Винт |
Загрузка ...
|
|
| 75 | 1220-4605422 | Стяжка |
Загрузка ...
|
|
| 76 | 1220-4605424 | Контргайка |
Загрузка ...
|
|
| 77 | 1220-4605620-Б | Вилка |
Загрузка ...
|
|
| 78 | 70-4605316 | Гайка упорная |
Загрузка ...
|
|
| 79 | Шплинт5х36.019 | Шплинт |
Загрузка ...
|
|
| 80 | 1220-4605558 | Втулка переходная на 2 кат. |
Загрузка ...
|
|
| 81 | A61.05.100 | Чека с цепочкой |
Загрузка ...
|
|
| 82 | 1220-4605108 | Проушина |
Загрузка ...
|
|
| 83 | ШайбаС16.01.019 | Шайба С 16.01.019 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
