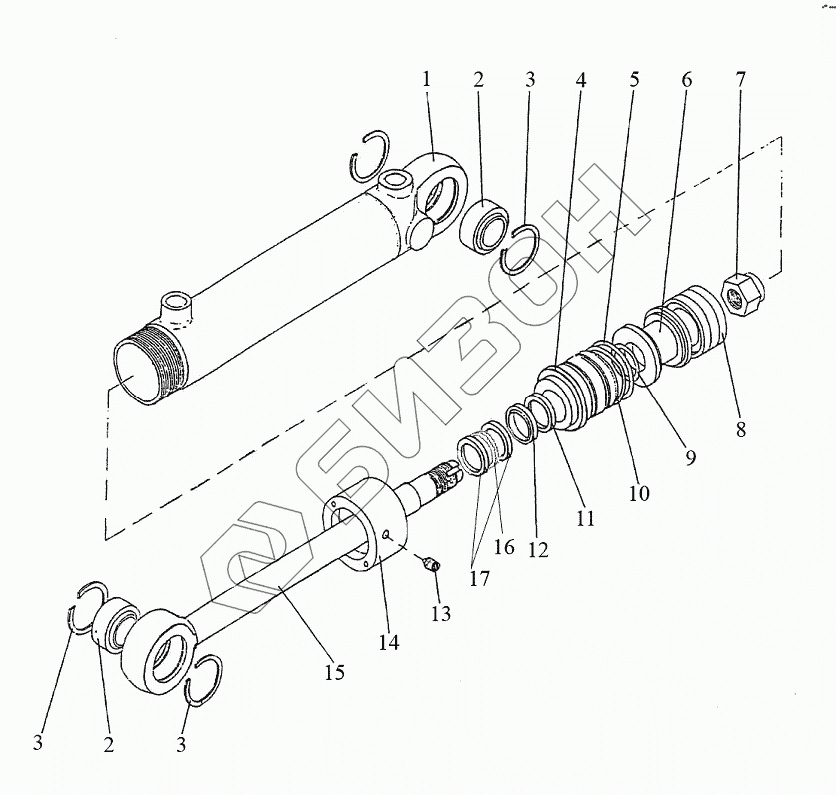

Графический каталог запасных частей к технике: МТЗ-1221.5. Гидроцилиндр 50x25-200
1
2
2
3
3
3
4
4
5
6
7
8
9
10
11
12
13
15
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Ц50-3405215-А | Ц50-3405215-А | Гидроцилиндр |
Загрузка ...
|
|
| 1 | Ц50-3405220 | Корпус цилиндра |
Загрузка ...
|
|
| 2 | ШС-25 | Подшипник |
Загрузка ...
|
|
| 3 | С42 | Кольцо |
Загрузка ...
|
|
| 4 | Ц50-3405218-Б | Крышка передняя |
Загрузка ...
|
|
| 4 | Ц50-3405224 | Гайка |
Загрузка ...
|
|
| 5 | 045-050-30-1-4 | Кольцо |
Загрузка ...
|
|
| 6 | Ц50-3405223-Б | Поршень |
Загрузка ...
|
|
| 7 | Ц50-3405222 | Гайка |
Загрузка ...
|
|
| 8 | 24251797L4350-34-20,5 | Уплотнение поршня |
Загрузка ...
|
|
| 8 | РСВ0В0500-NCRO | Уплотнение поршня |
Загрузка ...
|
|
| 9 | 025-028-19-1-4 | Кольцо |
Загрузка ...
|
|
| 10 | Ц50-3405228 | Кольцо защитное |
Загрузка ...
|
|
| 11 | RSK100250-T46N | Уплотнение штока |
Загрузка ...
|
|
| 11 | 24223269T2025-33-5,7 | Уплотнение штока |
Загрузка ...
|
|
| 12 | 24004792PU625-33,6-6,5 | Манжета штока |
Загрузка ...
|
|
| 12 | WNP000250-Z201 | Манжета штока |
Загрузка ...
|
|
| 13 | ВинтА.М8-6gx10.45Н.40Х.05 | Винт |
Загрузка ...
|
|
| 15 | Ц50-3405221-Б | Шток |
Загрузка ...
|
|
| 16 | 24223123OMS-MR25-32,3-3 | Уплотнение штока |
Загрузка ...
|
|
| 16 | RU2000250-Z2025х33х5,7 | Уплотнение штока |
Загрузка ...
|
|
| 17 | 24226044SB25-28-5,5 | Направляющая штока |
Загрузка ...
|
|
| 17 | GR25х28х5,5-С380 | Направляющая штока |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
