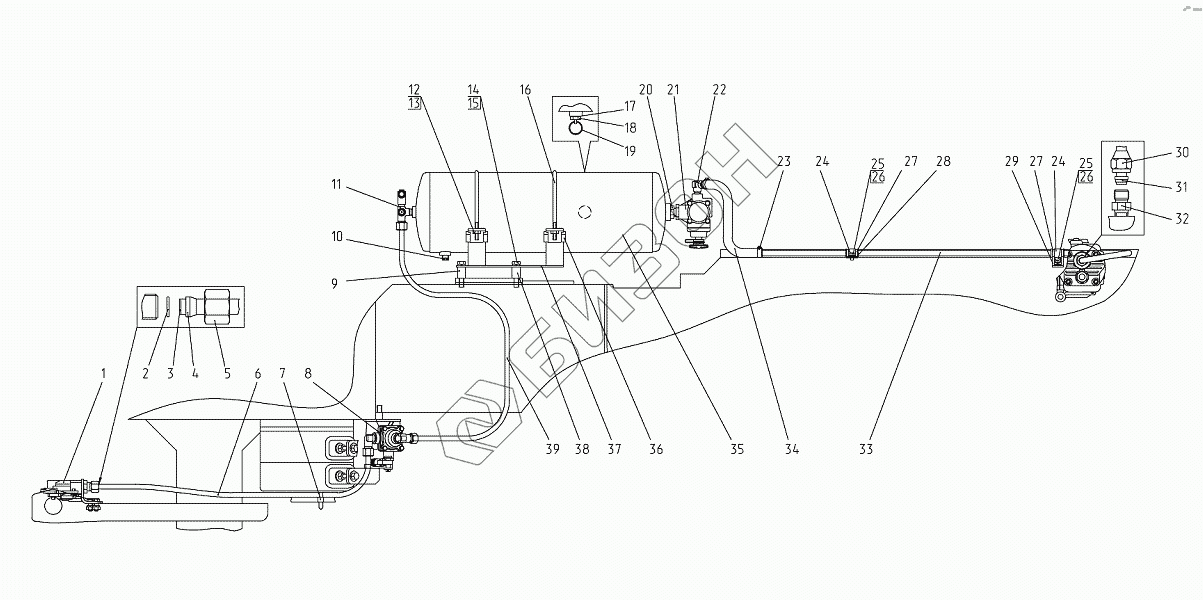

Графический каталог запасных частей к технике: МТЗ-1221.5. Пневмопривод (однопроводный)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
26
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1221.4-3506005 | 1221.4-3506005 | Пневмопривод |
Загрузка ...
|
|
| 1 | 1021-3521005 | Головка соединительная |
Загрузка ...
|
|
| 2 | 012-015-19-2-4 | Кольцо |
Загрузка ...
|
|
| 3 | 1522-3506022 | Нипель |
Загрузка ...
|
|
| 4 | 1522-3506024 | Муфта |
Загрузка ...
|
|
| 5 | 1522-3506023 | Гайка |
Загрузка ...
|
|
| 6 | 1522М-3506050 | Трубопровод |
Загрузка ...
|
|
| 6 | 1522М-3506051 | Трубка |
Загрузка ...
|
|
| 7 | 80-3723045-01 | Манжета |
Загрузка ...
|
|
| 8 | 85М-3514010-03 | Кран тормозной |
Загрузка ...
|
|
| 9 | 1522-4607252 | Втулка |
Загрузка ...
|
|
| 10 | Пробка | Пробка |
Загрузка ...
|
|
| 11 | 921-3513020 | Тройник |
Загрузка ...
|
|
| 12 | ГайкаМ6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 13 | Шайба6Т.ОТ | Шайба |
Загрузка ...
|
|
| 14 | БолтМ12-6gx60.88.35.019 | Болт М12-6gx60.88.35.019 |
Загрузка ...
|
|
| 15 | Шайба12 | Шайба 12 |
Загрузка ...
|
|
| 16 | В50-3513032 | Хомут |
Загрузка ...
|
|
| 17 | 4600.21 | Шайба РМ22 |
Загрузка ...
|
|
| 18 | 85-3513110 | Клапан в сборе |
Загрузка ...
|
|
| 19 | Н50-4202146 | Кольцо |
Загрузка ...
|
|
| 20 | 80-3512006 | Контргайка |
Загрузка ...
|
|
| 21 | 80-3512010 | Регулятор давления |
Загрузка ...
|
|
| 21 | А29.51.000Б | Регулятор давления |
Загрузка ...
|
|
| 21 | 11.3512010-30 | Регулятор давления |
Загрузка ...
|
|
| 21 | 25-3512010 | Регулятор давления |
Загрузка ...
|
|
| 22 | 70-3513015 | Угольник |
Загрузка ...
|
|
| 23 | 5000.02 | Хомут с червячной резьбой 16-27 |
Загрузка ...
|
|
| 24 | 1321-8700031 | Хомут |
Загрузка ...
|
|
| 25 | БолтМ10-6gx16.88.35.019 | Болт |
Загрузка ...
|
|
| 26 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 27 | 70-3506027 | Втулка |
Загрузка ...
|
|
| 28 | 1221М-3506012 | Планка |
Загрузка ...
|
|
| 29 | 1523.4-3506012 | Планка |
Загрузка ...
|
|
| 30 | 70-3506023 | Гайка накидная |
Загрузка ...
|
|
| 31 | 80-3506024 | Муфта |
Загрузка ...
|
|
| 32 | 70-3506022 | Штуцер |
Загрузка ...
|
|
| 33 | 1523.4-3506011 | Трубка |
Загрузка ...
|
|
| 33 | 1523.4-3506010 | Трубопровод |
Загрузка ...
|
|
| 34 | 1523.4-3506014 | Шланг |
Загрузка ...
|
|
| 35 | 1021-3513020 | Баллон |
Загрузка ...
|
|
| 36 | ПР-43-01 | Уплотнитель |
Загрузка ...
|
|
| 37 | 1221-3513010 | Кронштейн |
Загрузка ...
|
|
| 38 | 122103513012 | Втулка |
Загрузка ...
|
|
| 39 | 1021-3506020-03 | Трубопровод |
Загрузка ...
|
|
| 39 | 1021-3506021-03 | Трубка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
