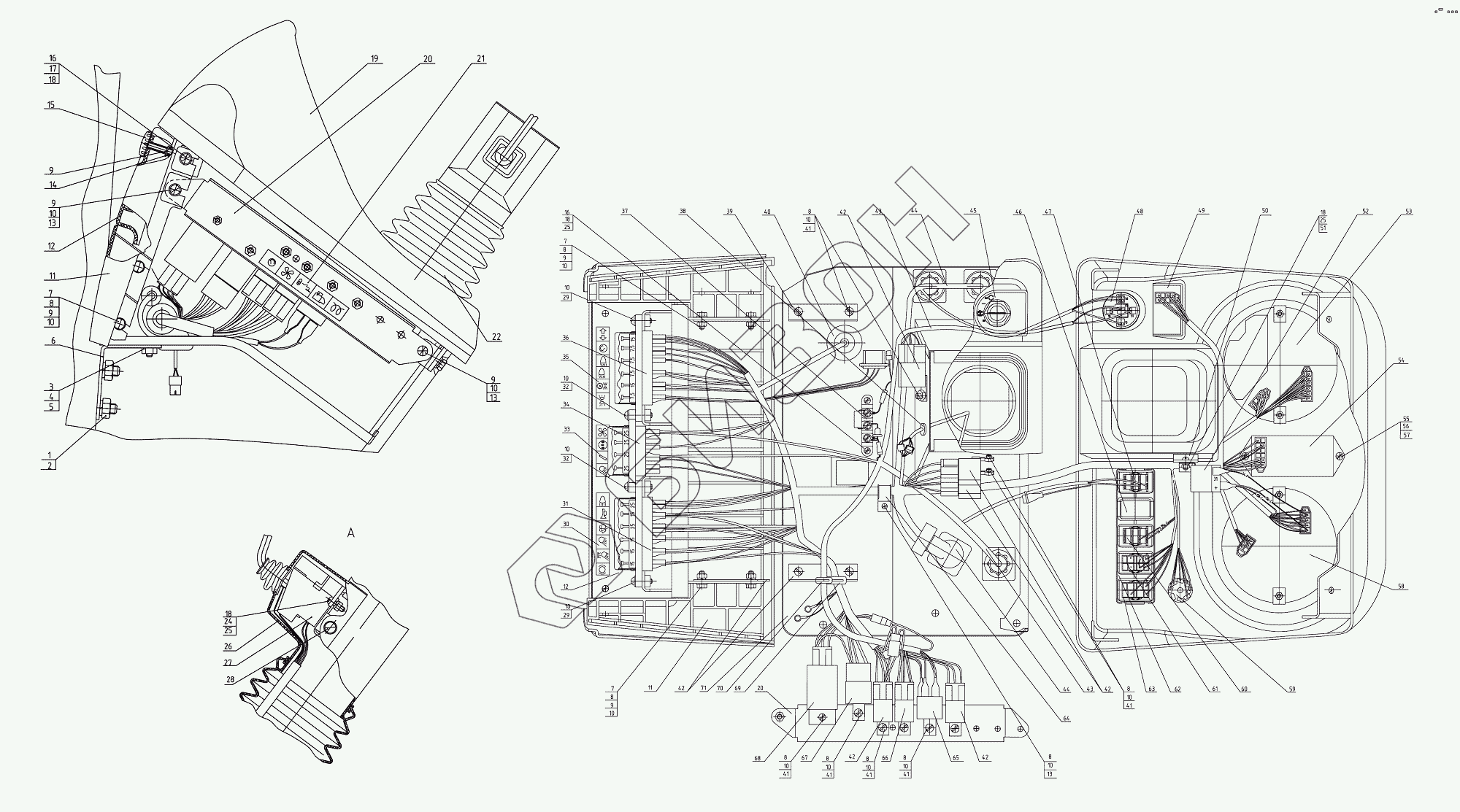

Графический каталог запасных частей к технике: МТЗ-1221.5. Щиток приборов
1
2
3
4
5
6
7
7
7
8
8
8
8
8
8
8
8
8
8
9
9
9
9
9
9
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
11
11
12
12
13
13
13
14
15
16
16
17
18
18
18
18
19
20
20
21
22
24
25
25
25
26
27
28
29
29
30
31
32
32
33
34
35
36
37
38
39
40
41
41
41
41
41
41
42
42
42
42
42
43
43
44
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 926-3805010-11 | 926-3805010-11 | Щиток приборов |
Загрузка ...
|
|
| 1 | ГайкаМ10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 2 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 3 | БолтМ8-6gx16.88.35.019 | Болт |
Загрузка ...
|
|
| 4 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 5 | ШайбаС.8.01.019 | Шайба С.8.01.019 |
Загрузка ...
|
|
| 6 | 80-3805030 | Кронштейн |
Загрузка ...
|
|
| 7 | БолтМ6-6gx16.88.35.019 | Болт |
Загрузка ...
|
|
| 8 | ГайкаМ6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 9 | ШайбаС.6.01.019 | Шайба С.6.01.019 |
Загрузка ...
|
|
| 10 | Шайба6Т | Шайба |
Загрузка ...
|
|
| 11 | 826-3805045 | Стенка |
Загрузка ...
|
|
| 12 | 826-3805061 | Крышка |
Загрузка ...
|
|
| 13 | ВинтВ.М6-6gx16.58.019 | Винт В.М6-6gx16.58.019 |
Загрузка ...
|
|
| 14 | 006-010-25-1-4 | Кольцо |
Загрузка ...
|
|
| 14 | 006-010-25-1-4 | Кольцо |
Загрузка ...
|
|
| 15 | 826-3805065 | Винт |
Загрузка ...
|
|
| 16 | ВинтВ.М5-6gx20.58.019 | Винт |
Загрузка ...
|
|
| 17 | ШайбаС.5.01.019 | Шайба С.5.01.019 |
Загрузка ...
|
|
| 18 | Шайба5Т | Шайба |
Загрузка ...
|
|
| 19 | 826-3805021 | Щиток |
Загрузка ...
|
|
| 20 | 80-3805070 | Панель |
Загрузка ...
|
|
| 21 | 826-3805025 | Табличка |
Загрузка ...
|
|
| 22 | 80-3805012-Б | Уплотнитель |
Загрузка ...
|
|
| 24 | ВинтВ.М5-6gx16.58.019 | Винт В.М5-6gx16.58.019 |
Загрузка ...
|
|
| 25 | ГайкаМ5-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 26 | 80-3709023 | Кожух |
Загрузка ...
|
|
| 27 | 3912.3769-03 | Переключатель указателей поворота и света |
Загрузка ...
|
|
| 27 | 9779 | Переключатель указателей поворота и света |
Загрузка ...
|
|
| 28 | ВинтВ.2.М6-6gx16.58.05 | Винт |
Загрузка ...
|
|
| 29 | ВинтВ.М6-6gx20.58.019 | Винт В.М6-6gx20.58.019 |
Загрузка ...
|
|
| 30 | 80-3805027-В | Табличка |
Загрузка ...
|
|
| 31 | БП-2-01В.М6-6gx30.58.019 | Блок предохранителей |
Загрузка ...
|
|
| 32 | Винт | Винт |
Загрузка ...
|
|
| 33 | 80-3805037-Г | Табличка |
Загрузка ...
|
|
| 34 | БП-6-02 | Блок предохранителей |
Загрузка ...
|
|
| 34 | Б4.3722.2.01 | Блок предохранителей |
Загрузка ...
|
|
| 35 | 80-3805026 | Табличка |
Загрузка ...
|
|
| 36 | БП-1-01 | Блок предохранителей |
Загрузка ...
|
|
| 37 | СДФ-4.1 | Сопротивление добавочное |
Загрузка ...
|
|
| 38 | 50-4607064 | Втулка |
Загрузка ...
|
|
| 39 | 80-3805043 | Кронштейн |
Загрузка ...
|
|
| 40 | 80-3723048 | Втулка |
Загрузка ...
|
|
| 41 | ВинтВ.М6-6gx12.58.019 | Винт |
Загрузка ...
|
|
| 42 | 752.3777.000-10 | Реле |
Загрузка ...
|
|
| 43 | 926-3724517 | Жгут |
Загрузка ...
|
|
| 44 | 926.4-3724395 | Жгут |
Загрузка ...
|
|
| 45 | 826-3805013-01 | Табличка |
Загрузка ...
|
|
| 46 | 80-3801327 | Заглушка |
Загрузка ...
|
|
| 47 | П150М-14.48 | Переключатель |
Загрузка ...
|
|
| 47 | ПК150-14.48 | Переключатель |
Загрузка ...
|
|
| 48 | 14.0313.0000 | Выключатель стартера |
Загрузка ...
|
|
| 49 | КД8105-П | Пульт управления |
Загрузка ...
|
|
| 50 | 80-3723038 | Скоба |
Загрузка ...
|
|
| 51 | ВинтВ.М5-6gx12.58.019 | Винт В.М5-6gx12.58.019 |
Загрузка ...
|
|
| 52 | 733.3747 | Реле |
Загрузка ...
|
|
| 53 | КД8105-1 | Индикатор комбинированный |
Загрузка ...
|
|
| 54 | БИ8112.3803-1 | Блок индикаторов |
Загрузка ...
|
|
| 55 | ВинтВ.М4-6gx12.58.019 | Винт |
Загрузка ...
|
|
| 56 | ШайбаС.4.01.019 | Шайба С.4.01.019 |
Загрузка ...
|
|
| 57 | Шайба4 | Шайба |
Загрузка ...
|
|
| 58 | КД8110-2 | Комбинация приборов КП-6 CAN |
Загрузка ...
|
|
| 59 | 245.3710 | Выключатель аварийный |
Загрузка ...
|
|
| 59 | 249.3710-05 | Выключатель аварийной сигнализации |
Загрузка ...
|
|
| 60 | П150М-14.10 | Переключатель |
Загрузка ...
|
|
| 60 | ПК150-14.10 | Выключатель стеклоомывателя |
Загрузка ...
|
|
| 61 | П147М-04.29 | Переключатель |
Загрузка ...
|
|
| 61 | ПК147-04.29 | Переключатель |
Загрузка ...
|
|
| 62 | 826-3710011 | Гнездо выключателей |
Загрузка ...
|
|
| 63 | ПК150-25.52 | Выключатель фар рабочих |
Загрузка ...
|
|
| 63 | П150М-25.52 | Переключатель |
Загрузка ...
|
|
| 64 | 80-3723043 | Скоба |
Загрузка ...
|
|
| 65 | 738.3747-30 | Реле стартера |
Загрузка ...
|
|
| 66 | 752.3777.000-20 | Реле на размыкание |
Загрузка ...
|
|
| 67 | 738.3747-40 | Реле питания приборов |
Загрузка ...
|
|
| 68 | ЭРП-1 | Прерыватель указателей поворота |
Загрузка ...
|
|
| 68 | РП-1 | Прерыватель указателей поворота |
Загрузка ...
|
|
| 69 | 70-3723042-02 | Втулка |
Загрузка ...
|
|
| 70 | 70-3723042-01 | Втулка |
Загрузка ...
|
|
| 71 | 80-3805050-Б1-03 | Основание |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
