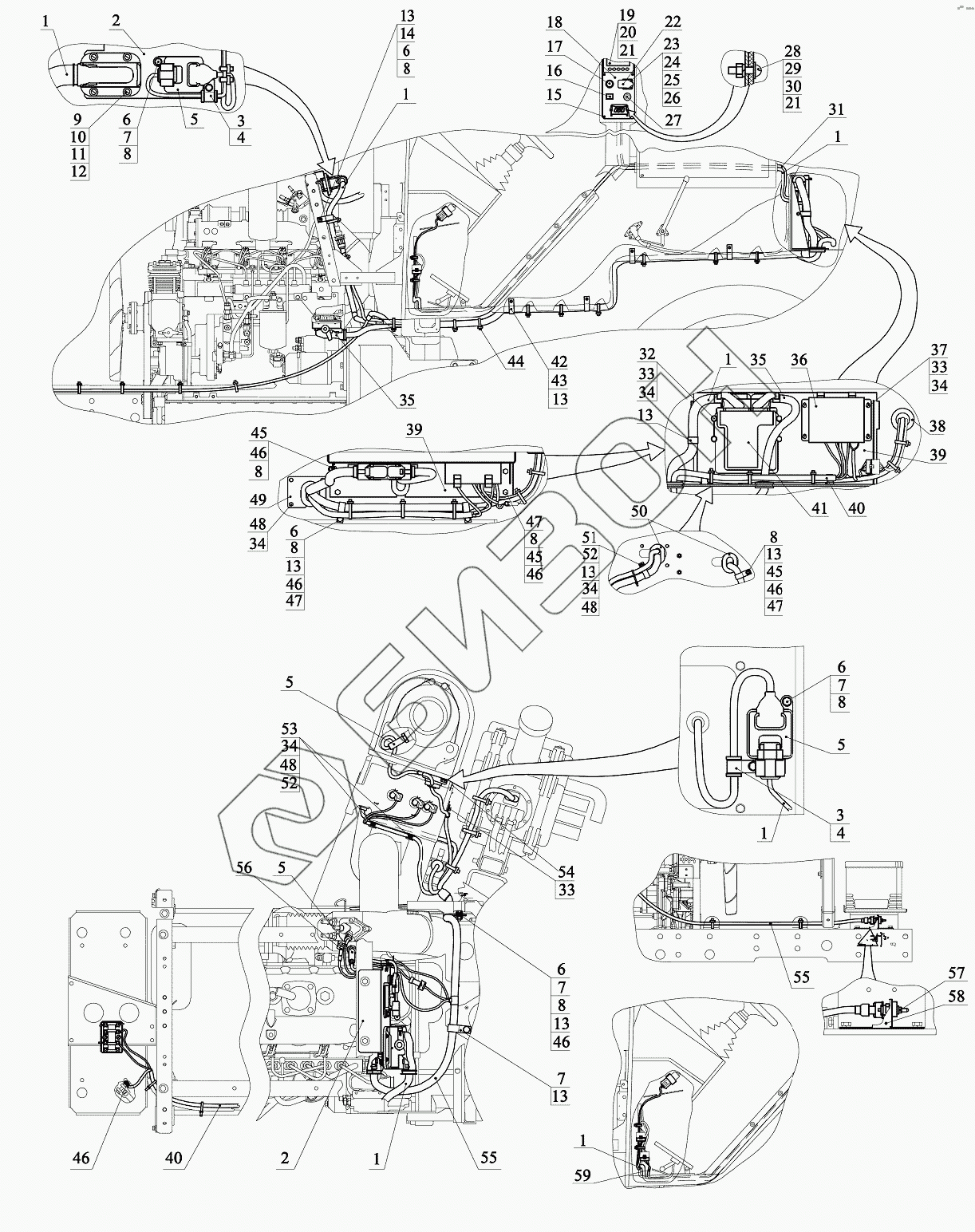

Графический каталог запасных частей к технике: МТЗ-1221.5. Управление двигателем
1
1
1
1
1
1
1
2
2
3
3
4
4
5
5
5
5
6
6
6
6
6
7
7
7
7
8
8
8
8
8
8
8
8
9
10
11
12
13
13
13
13
13
13
13
13
14
15
16
17
18
19
20
21
21
22
23
25
26
27
28
29
30
31
32
33
33
33
34
34
34
34
34
35
35
36
37
38
39
39
40
40
41
42
43
44
45
45
45
46
46
46
46
46
46
47
47
47
48
48
48
49
50
51
52
52
53
54
55
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1221.5-8700910-М | 1221.5-8700910-М | Управление двигателем |
Загрузка ...
|
|
| 1 | ВинтВ.М4-6gx20.58.019 | Винт В.М4-6gx20.58.019 |
Загрузка ...
|
|
| 2 | 3803.55 | Лампа контрольная оранжевая |
Загрузка ...
|
|
| 3 | 3761.060 | Прикуриватель |
Загрузка ...
|
|
| 4 | 1221.4-8700916-М | Панель |
Загрузка ...
|
|
| 5 | 3761.077 | Монитор информационный |
Загрузка ...
|
|
| 6 | ВинтВ.М4-6gx10.58.019 | Винт В.М4-6gx10.58.019 |
Загрузка ...
|
|
| 7 | Шайба | Шайба |
Загрузка ...
|
|
| 8 | 25.038.100 | Розетка |
Загрузка ...
|
|
| 9 | ВинтВ.М3-6gx16.58.019 | Винт В.М3-6gx16.58.019 |
Загрузка ...
|
|
| 10 | ГайкаМ3-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 11 | ШайбаС3.01.019 | Шайба |
Загрузка ...
|
|
| 12 | Шайба3Т | Шайба |
Загрузка ...
|
|
| 13 | 3710.075 | Выключатель |
Загрузка ...
|
|
| 14 | ВинтВ.М4-6gx16.58.019 | Винт В.М4-6gx16.58.019 |
Загрузка ...
|
|
| 15 | ГайкаМ4-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 16 | ШайбаС4.01.019 | Шайба |
Загрузка ...
|
|
| 17 | 1221.4-3724801 | Жгут |
Загрузка ...
|
|
| 18 | 1221.5-3724960-М | Жгут |
Загрузка ...
|
|
| 19 | 923-3723012 | Хомутик |
Загрузка ...
|
|
| 20 | БолтМ8-6gx16.88.35.019 | Болт |
Загрузка ...
|
|
| 21 | ГайкаМ8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 22 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 23 | 80-3723045-01 | Манжета |
Загрузка ...
|
|
| 25 | А37.10.031 | Бонка |
Загрузка ...
|
|
| 26 | Шуруп2-4х16.019 | Шуруп |
Загрузка ...
|
|
| 27 | БолтМ6-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 28 | Шайба6Т | Шайба |
Загрузка ...
|
|
| 29 | ШайбаС6.01.019 | Шайба |
Загрузка ...
|
|
| 30 | 3761.101 | Удлинитель жгута |
Загрузка ...
|
|
| 31 | 3761.75 | Блок коммутации и защиты |
Загрузка ...
|
|
| 32 | ВинтВ.М6-6gx30.58.019 | Винт |
Загрузка ...
|
|
| 33 | 1221.4-8700913 | Кольцо |
Загрузка ...
|
|
| 34 | 1221.5-8700940-М | Кронштейн |
Загрузка ...
|
|
| 35 | 1025.5-3724845-М | Жгут |
Загрузка ...
|
|
| 36 | 517519 | Блок управления |
Загрузка ...
|
|
| 37 | ШайбаС8.01.019 | Шайба |
Загрузка ...
|
|
| 38 | БолтМ8-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 39 | БолтМ6-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 40 | ГайкаМ6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 41 | ШайбаС6.01.019 | Шайба |
Загрузка ...
|
|
| 42 | ШайбаС8.01.019 | Шайба |
Загрузка ...
|
|
| 43 | БолтМ6-6gx16.88.35.019 | Болт |
Загрузка ...
|
|
| 44 | 1221.5-8700912-М | Пластина |
Загрузка ...
|
|
| 45 | 1221.5-3724980-М | Жгут |
Загрузка ...
|
|
| 46 | 1025.5-8700925-М | Кронштейн |
Загрузка ...
|
|
| 47 | 70-3723042-02 | Втулка |
Загрузка ...
|
|
| 48 | 517510 | Датчик температуры |
Загрузка ...
|
|
| 49 | 517511 | Датчик |
Загрузка ...
|
|
| 50 | 70-3506027 | Втулка |
Загрузка ...
|
|
| 51 | 70-1115012-01 | Хомутик |
Загрузка ...
|
|
| 52 | БолтМ8-6gx25.88.35.019 | Болт М8-6gx25.88.35.019 |
Загрузка ...
|
|
| 53 | ВинтВ.М5-6gx20.58.019 | Винт |
Загрузка ...
|
|
| 54 | ГайкаМ5-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 55 | ШайбаС5.01.019 | Шайба |
Загрузка ...
|
|
| 56 | Шайба5Т | Шайба |
Загрузка ...
|
|
| 57 | 517512 | Датчик температуры окружающей среды |
Загрузка ...
|
|
| 58 | 1025.5-8700930-М | Кронштейн |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
