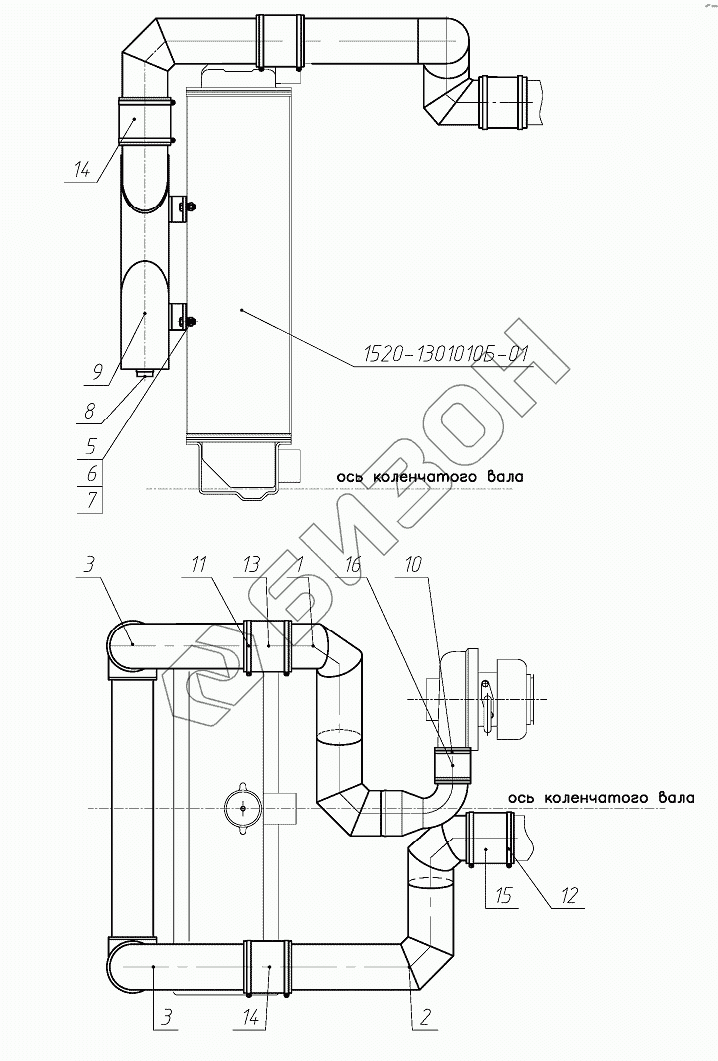

Графический каталог запасных частей к технике: МТЗ-1221.5. Установка охладителя
1520-1301010Б-01
1
2
3
3
5
6
7
8
9
10
11
12
13
14
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1523.4-1317010 | 1523.4-1317010 | Установка охладителя |
Загрузка ...
|
|
| 1520-1301010Б-01 | 1520-1301010Б-01 | Радиатор водяной |
Загрузка ...
|
|
| 1 | 1523-1317600-А | Воздухопровод |
Загрузка ...
|
|
| 2 | 1523.4-1317610 | Воздухопровод |
Загрузка ...
|
|
| 3 | 1523-1317620 | Воздухопровод |
Загрузка ...
|
|
| 4 | 2022-1317631 | Прокладка |
Загрузка ...
|
|
| 5 | БолтМ8х16 | Болт М8х16 |
Загрузка ...
|
|
| 6 | ГайкаМ8 | Гайка |
Загрузка ...
|
|
| 7 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 8 | КГ1,4dmА12.019 | Пробка |
Загрузка ...
|
|
| 9 | 1522-1317100 | Охладитель |
Загрузка ...
|
|
| 10 | GBS61,20W2 | Хомут |
Загрузка ...
|
|
| 11 | GBS82,25W2 | Хомут |
Загрузка ...
|
|
| 12 | GBS101,25W2 | Хомут |
Загрузка ...
|
|
| 13 | 1317.01 | Патрубок силиконовый |
Загрузка ...
|
|
| 13 | 270003152-ВTPD282 | Патрубок силиконовый |
Загрузка ...
|
|
| 13 | PR001-75-100-MA | Патрубок термостойкий |
Загрузка ...
|
|
| 14 | 1317.02 | Патрубок силиконовый |
Загрузка ...
|
|
| 14 | 270003152-АTPD282 | Патрубок силиконовый |
Загрузка ...
|
|
| 14 | PR001-75-100-PE | Патрубок термостойкий |
Загрузка ...
|
|
| 15 | 1317.04 | Патрубок силиконовый |
Загрузка ...
|
|
| 15 | 270003153-АTPD282 | Патрубок силиконовый |
Загрузка ...
|
|
| 15 | PR001-90-120-PES | Патрубок термостойкий |
Загрузка ...
|
|
| 16 | 1317.09 | Патрубок силиконовый 50x100 красный |
Загрузка ...
|
|
| 16 | 270003194-ВTPD282 | Патрубок силиконовый |
Загрузка ...
|
|
| 16 | PR001-50-100-PES | Патрубок термостойкий |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
