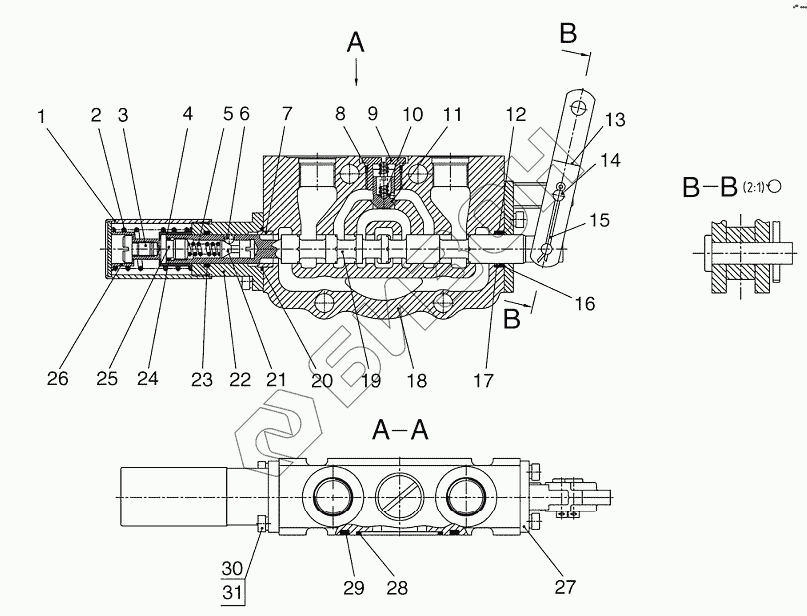

Графический каталог запасных частей к технике: МТЗ-1221 (2009). Гидрораспределитель РП70
/100.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| РП70-8-0-М | РП70-8-0-М | Гидрораспределитель |
Загрузка ...
|
|
| 1 | РП70-090 | Труба |
Загрузка ...
|
|
| 2 | Р16.3.10.10 | Пружина |
Загрузка ...
|
|
| 3 | РП70-026 | Винт |
Загрузка ...
|
|
| 4 | РП70-018-01 | Тарелка |
Загрузка ...
|
|
| 5 | РП70-033 | Пружина |
Загрузка ...
|
|
| 6 | 5-100 | Шарик |
Загрузка ...
|
|
| 7 | РП70-021 | Втулка |
Загрузка ...
|
|
| 8 | 017-020-19-2-2 | Кольцо |
Загрузка ...
|
|
| 9 | РП70-024 | Пробка |
Загрузка ...
|
|
| 10 | РП70-027 | Пружина |
Загрузка ...
|
|
| 11 | РП70-023 | Затвор |
Загрузка ...
|
|
| 12 | РП70-031 | Кольцо |
Загрузка ...
|
|
| 13 | РП70-042 | Планка |
Загрузка ...
|
|
| 14 | 6х18 | Палец |
Загрузка ...
|
|
| 15 | 2х40.019 | Шплинт |
Загрузка ...
|
|
| 16 | РП70-032 | Кольцо |
Загрузка ...
|
|
| 17 | 017-020-19-2-2 | Кольцо |
Загрузка ...
|
|
| 18 | РП70-011 | Корпус секции распределителя |
Загрузка ...
|
|
| 19 | РП70-013 | Золотник |
Загрузка ...
|
|
| 20 | 021-024-19-2-6 | Кольцо |
Загрузка ...
|
|
| 21 | РП70-019 | Фиксатор |
Загрузка ...
|
|
| 22 | РП70-014 | Обойма |
Загрузка ...
|
|
| 23 | 016-020-25-2-2 | Кольцо |
Загрузка ...
|
|
| 24 | 009-012-19-1-4 | Кольцо |
Загрузка ...
|
|
| 25 | РП70-016 | Футорка |
Загрузка ...
|
|
| 26 | РП70-018 | Тарелка |
Загрузка ...
|
|
| 27 | РП70-070 | Кронштейн |
Загрузка ...
|
|
| 28 | 036-040-25-2-2 | Кольцо |
Загрузка ...
|
|
| 29 | 060-066-36-2-2 | Кольцо |
Загрузка ...
|
|
| 30 | ВМ5х12 | Винт |
Загрузка ...
|
|
| 31 | ШП5 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
